4. Scoateți clema de sârmă și deconectați conducta de admisie a aerului.
5. Deconectați cablajul electric.
6. Scoateți tija de transport (vezi fotografia).

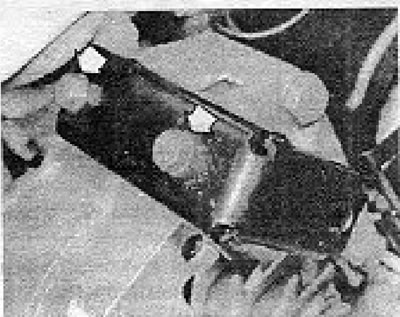

Foto 13A.6. Șuruburi de montare a barei de transport.
7. După aceasta, șurubul de montare superior al generatorului se va deschide, din care trebuie să scoateți piulița (la instalarea generatorului, va fi necesară o piuliță nouă).
8. Scoateți șurubul și piulița de la suportul de reglare a generatorului (vezi fotografia).

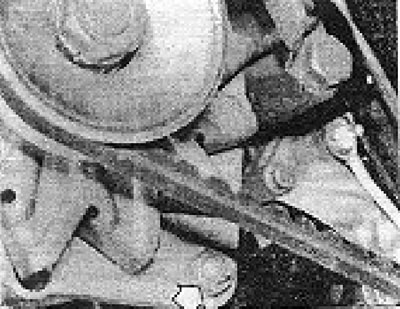

Fotografia 13A8. Piuliță și șurub (indicat de săgeată) suport de reglare a generatorului.
9. Scoateți cureaua de transmisie de la roata generatorului (la modelele cu servodirecție, pentru a scoate complet cureaua alternatorului, este necesar să scoateți cureaua de antrenare a pompei servodirecției).
10. Deșurubați șurubul superior de montare a generatorului și scoateți generatorul.
11. Pentru a scoate suportul generatorului de pe blocul cilindrilor, deșurubați 2 șuruburi (vezi fotografia).
[Articolul este publicat pe această resursă VWManual.ru]

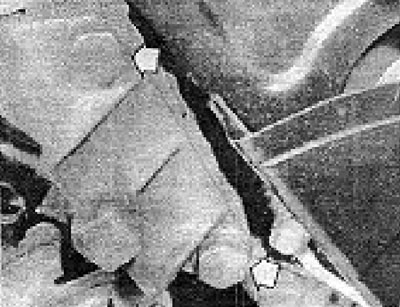

Foto 13A.11. Șuruburi ale suportului generatorului (rostogolite de săgeți).
12. Generatorul este instalat în ordine inversă.
13. Tensionați cureaua (curelele) de transmisie așa cum este descris în Capitolul 2 pentru cureaua alternatorului (nu uita că pompa de apă este acum acționată de o curea de distribuție) și în secțiunea 14 din prezenta anexă pentru cureaua de antrenare a pompei de servodirecție.
