Снятие
1. Поднимите автомобиль и снимите передние колеса.
2. Отсоедините тормозной суппорт и прикрепите его к кузову проволокой (рис. 6.6а).

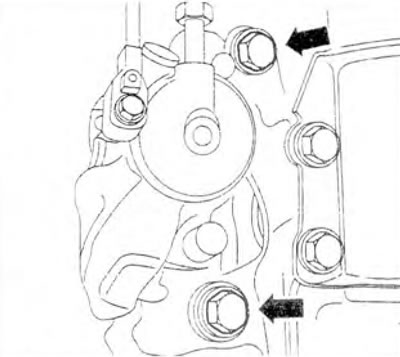

Рис. 6.6а. Отсоедините тормозной суппорт.
3. Снимите тормозной диск.
4. На автомобилях с ABS отсоедините резиновую втулку 1 от кронштейна 2 на амортизаторе (рис. 6.6б).

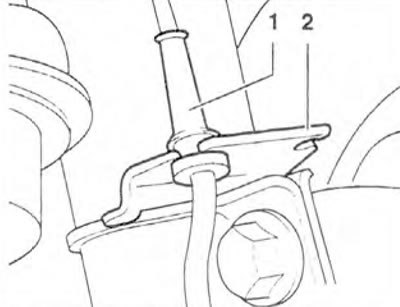

Рис. 6.6б. На автомобилях с ABS отсоедините резиновую втулку 1 от кронштейна 2 на амортизаторе.
5. Осторожно отсоедините датчик 1 частоты вращения колеса от поворотного кулака 2 с помощью отвертки (рис. 6.7).

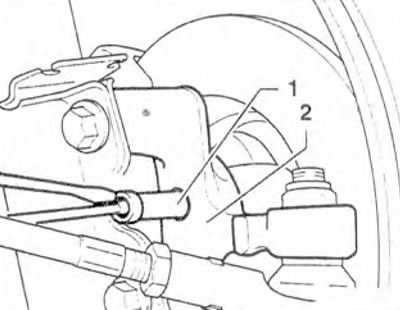

Рис. 6.7. Осторожно отсоедините датчик 1 частоты вращения колеса от поворотного кулака 2 с помощью отвертки.
6. Открутите гайку крепления наконечника поперечной тяги. На автомобилях LT 46: снимите кожух для наконечника поперечной тяги.
7. Выпрессуйте наконечник поперечной тяги из поворотного кулака с помощью съемника 3287 А (рис. 6.8).

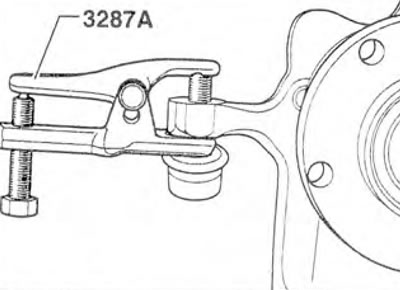

Рис. 6.8. Выпрессуйте наконечник поперечной тяги из поворотного кулака с помощью съемника 3287 А.
8. Открутите гайку крепления нижней шаровой опоры.
9. На автомобилях LT 46: снимите кожух для нижней шаровой опоры.
10. Выпрессуйте нижнюю шаровую опору из поворотного кулака с помощью съемника Т50002 (рис. 6.9).

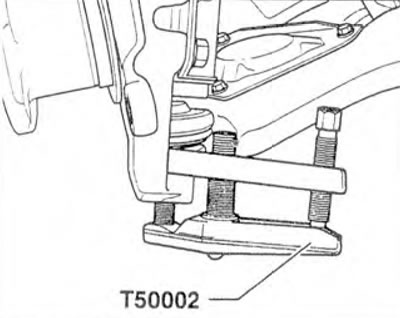

Рис. 6.9. Выпрессуйте нижнюю шаровую опору из поворотного кулака с помощью съемника Т50002.
11. Открутите болты крепления амортизатора к поворотному кулаку (стрелка) и снимите поворотный кулак (рис. 6.10).

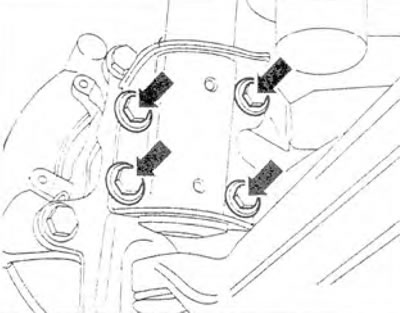

Рис. 6.10. Открутите болты крепления амортизатора к поворотному кулаку (стрелка) и снимите поворотный кулак.
[Информация размещена на этом ресурсе: vwmanual.ru]
Установка
12. Установка проводится в порядке, обратном снятию.
