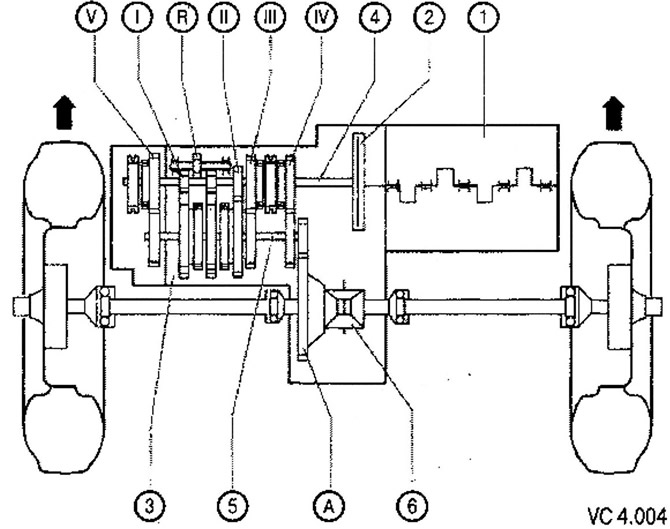

Схема трансмиссии
Стрелки показывают направление движения
I, II, III, IV, V, R. Передачи
А. Главная передача
1. Двигатель
2. Сцепление
3. Механическая КПП
4. Первичный вал
5. Вторичный вал
6. Дифференциал

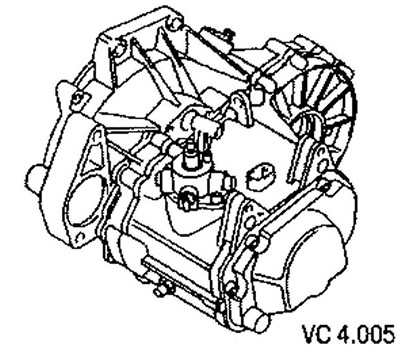

Перечень 5-ступенчатых механических коробок передач типа 0AH
| Буквенное обозначение КПП | Номер агрегата по каталогу | Передаточное число |
| FZU, HFN | 0AH 300040 В | 75/16 |
| FZT | 0AH 300040 C | 76/15 |
| GXZ | 0AH 300040 F | 76/15 |
| GUG | 0AH 300040 E | 69/14 |
| KBQ | 0AH 300040 P | 75/16 |
(Статья размещена на этом веб-ресурсе: www.vwmanual.ru)

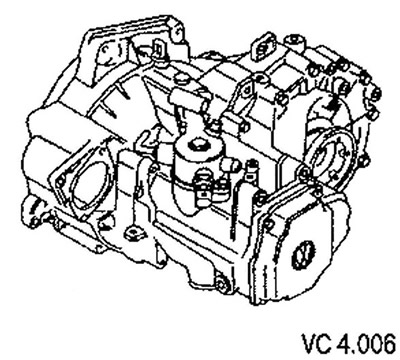

Перечень 5-ступенчатых механических коробок передач типа 0А4
| Буквенное обозначение КПП | Номер агрегата по каталогу | Передаточное число |
| GQR | 0А4 300044 D | 62/17 |
| JCS | 0А4 300045 А | 62/17 |
| HQS | 0А4 300044 Т | 63/16 |
| JCY | 0A4 300045 G | 63/16 |
| KBN | 0А4 300045 К | 62/17 |
| КВР | 0А4 300045 L | 62/17 |
