Снятие
Выключить зажигание.
Снять облицовки в пространстве для ног.
Извлечь из накладки чехол рычага переключения передач.
Снять передние сиденья.
Снять переднюю часть центральной консоли (универсал).
В зависимости от комплектации автомобиля извлечь из центральной консоли вещевой отсек (1) или отделение для хранения мелочей (2).
Открыть подстаканник и выкрутить винт (3) (1,5 Нм).
Извлечь подстаканник из центральной консоли.

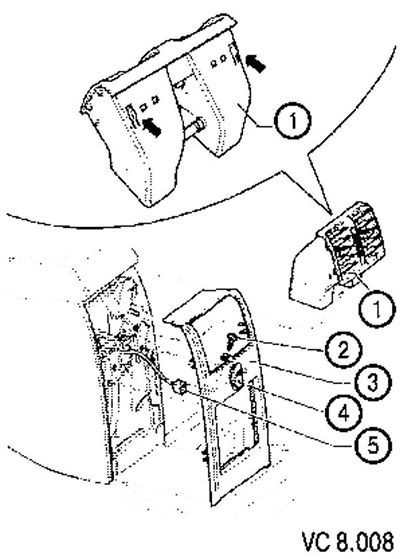

Открыв подлокотник, разблокировать две защелки (стрелки) и извлечь дефлектор (1) из центральной консоли.
Выкрутить винт (2) (1,5 Нм) и снять декоративную накладку (3) центральной консоли.
Отсоединить жгут электрических проводов (5) от розетки (4).

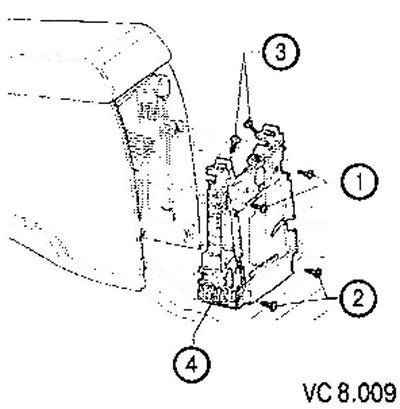

Выкрутить два винта (1) (1,5 Нм).
Выкрутить два винта (2) (1,5 Нм).
Выкрутить два винта (3) (1,5 Нм).
При сборке винты устанавливать в той же самой последовательности.
Развести в стороны боковые стенки центральной консоли и извлечь вставку (4).

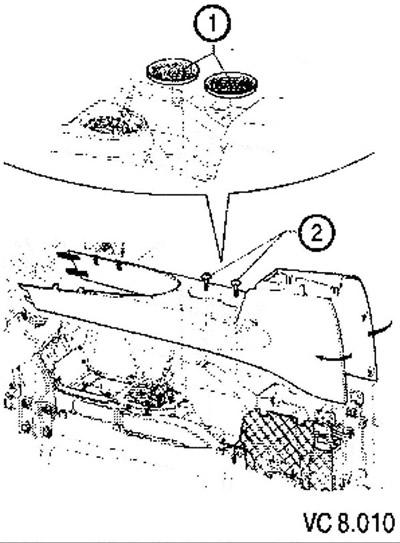

Извлечь коврики (1) из подстаканников.
Выкрутить два винта (2) (1,5 Нм).
Установить рычаг переключения передач (селектор коробки передач) в крайнее переднее положение.
Развести в стороны боковые стенки (стрелки) и извлечь из автомобиля верхнюю часть центральной консоли.

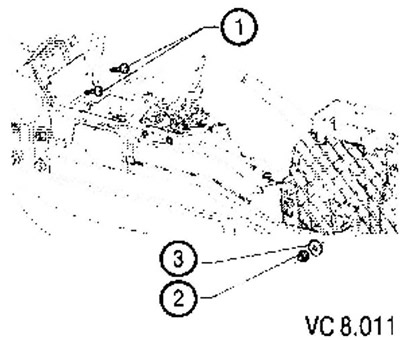

Выкрутить два винта (1) (1,5 Нм).
Открутить с обеих сторон заднего каркаса центральной консоли гайки (2) (4,5 Нм) и снять подкладные шайбы (3).
При сборке сначала вкрутить винты (1) и только после этого закрутить гайки (2).
Информация представлена на сайте VWmanual

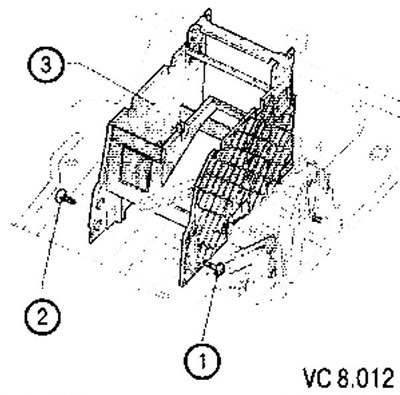

Выкрутить винты (1) и (2) (1,5 Нм).
Извлечь задний каркас центральной консоли (3) из автомобиля.
Выкрутить два винта (1) (1,5 Нм).
Выкрутить винт (2) (1,5 Нм).
Извлечь каркас центральной консоли (3) из автомобиля.
