Система центральной блокировки дверей (VW Transporter T4)

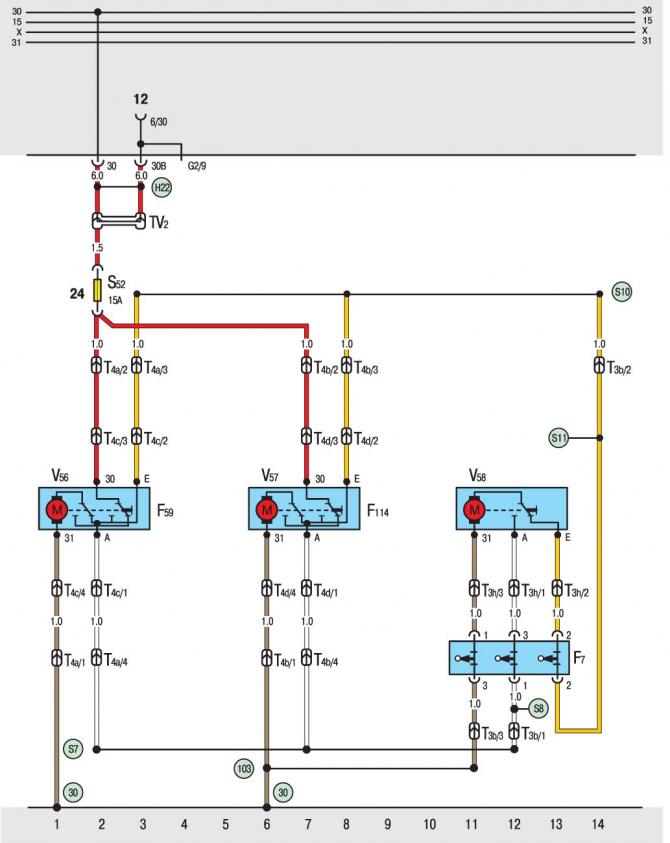

Система центральной блокировки дверей

• F7. Концевой выключатель сзади справа (сдвижной двери)
• F59. Выключатель системы центральной блокировки дверей (на водительском месте)
• F114. Выключатель системы центральной блокировки дверей (на пассажирском месте)
• S52. Предохранитель системы центральной блокировки дверей
• ТЗb. Трехконтактный разъем за щитком приборов справа
• T3h. Трехконтактный разъем в сдвижной двери
• Т4а. Четырехконтактный разъем за платой реле
• Т4b. Четырехконтактный разъем за щитком приборов справа
• Т4с. Четырехконтактный разъем в водительской двери
• T4d. Четырехконтактный разъем в двери пассажира
• TV2. Колодка клеммы 30
• V56. Электродвигатель замка двери водителя
• V57. Электродвигатель замка двери пассажира
• V58. Электродвигатель замка сдвижной двери справа
• 30. Точка подключения к массе около платы реле
• 103. Точка подключения к массе в жгуте системы центральной блокировки дверей
• Н22. Положительный контакт (30) в жгуте клеммы 30/30B
• 57. Соединение (А) «2» в жгуте системы центральной блокировки дверей
• 58. Соединение (А) «3» в жгуте системы центральной блокировки дверей в салоне
• S10. Соединение (Е) «2» в жгуте системы центральной блокировки дверей
• S11. Соединение (Е) «3» в жгуте системы центральной блокировки дверей в салоне
