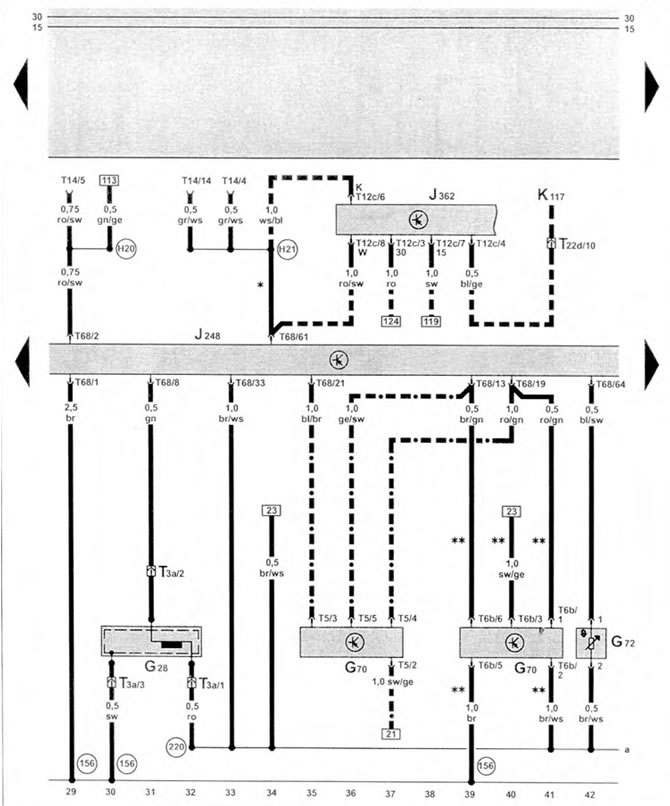

Motorvezérlő rendszer AHD 2.5 TDI 1997 novembere óta (III).
Dízel üzemanyag-befecskendező vezérlőegység, motor főtengely fordulatszám-érzékelő, légáramlásmérő, szívócső hőmérséklet-érzékelő, elektronikus motorindításgátló vezérlőegység
| G28 | motor főtengely fordulatszám-érzékelője. |
| G70 | a motoron bal hátul, elöl a szívócsőben található egy légáramlásmérő |
| G72 | hőmérséklet-érzékelő a szívócsonkban, a motortérben, bal első |
| J248 | dízel üzemanyag-befecskendező vezérlőegység, az akkumulátor közelében |
| J362 | elektronikus motorindításgátló vezérlőegység, a műszerfal mögött bal oldalon |
| K117 | elektronikus motorindításgátló figyelmeztető lámpa |
| T3a | 3 tűs kábelcsatlakozó, a motor főtengely-fordulatszám-érzékelője közelében |
| T5 | 5 tűs kábelcsatlakozó |
| T6b | 6 tűs kábelcsatlakozó |
| T12-esek | 12 tűs kábelcsatlakozó |
| T14 | 14 tűs kábelcsatlakozó, az utastér alsó részén, bal elöl, csatlakozó a VAG 1551 teszterhez |
| T22d | 22 tűs kábelcsatlakozó, bal oldalon a műszerfal alatt |
| T68 | 68 tűs kábelcsatlakozó |
| (T6b) | csatlakozás a karosszériához a dízel üzemanyag-befecskendező rendszer kábelkészletében |
| (220) | kapcsolat a testtel (tömegérzékelő) a motor kábelkötegével együtt szállítjuk |
| (H20) | 1. csatlakozó a diagnosztikai kábelkészletben (forgási sebesség jel) |
| (H21) | 2. csatlakozó a diagnosztikai kábelkötegben |
| * | nem érhető el elektronikus motorindításgátlóval felszerelt járműveken |
| --- | csak elektronikus motorindításgátlóval felszerelt járműveken |
| ** | 1998 májusa óta hiányzik a járművekből |
| -.-.- | csak 1998 májusa óta járműveken |
