2. Vegye le a motortér burkolatát.
3. Oldja ki a rugós bilincseket, vegye le az elosztófedelet, és hajtsa oldalra. Távolítsa el a futószőnyeget.

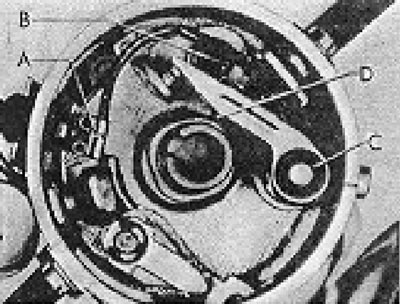

4.1. ábra Elosztó fedél nélkül (2. szakasz): A - Alacsony feszültségű csatlakozó; B - Érintkező megszakító csavar; C - A mozgatható érintkezőkar forgástengelye; D - A kar műanyag hátulja.
4. Válassza le a vezetéket az alacsony feszültségű csatlakozóról.
5. Húzza ki és távolítsa el a csavart, amely a megszakító mozgatható érintkezőkarját a tartólaphoz rögzíti.
6. Távolítsa el az érintkezőket az elosztóról.
7. Törölje át az elosztó belsejét és a fedelét a felhalmozódott olaj és szennyeződés eltávolításához. Ellenőrizd a központi szénkefe és az elosztófedél elektródáinak állapotát. Vizsgálja meg az elosztó fedelét repedések szempontjából. Ha bármilyen hiba van, a burkolatot ki kell cserélni.
8. Szerelje be az új megszakító érintkezőket anélkül, hogy még meghúzná a rögzítőcsavart.
9. Forgassa el a főtengelyt úgy, hogy a csúszó érintkezőkar műanyag hátulja az elosztóbütyök egyik kiemelkedésének közepére essen.
10. Állítsa be a megszakító érintkezői közötti rést a kívánt értékre a mozgatható érintkező megfelelő mozgatásával, amelyen speciális nyílás található a csavarhúzó számára. Ez a beállítás alapvető, és szükséges a motor beindításához. Az érintkezők közötti rés végső beállítását az érintkezők zárt állapotának szögét mérő eszközzel kell elvégezni (lásd a 3. szakaszt).

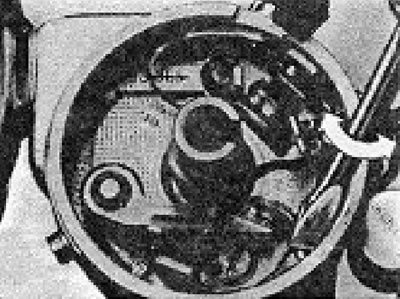

4.2. ábra. A megszakító érintkezői közötti rés beállítása csavarhúzóval.
11. Cseppentsen 2 csepp motorolajat az elosztótengely tetején lévő filcpárnára, és egy csepp olajat a csúszó érintkezőkar forgócsapjára. Vigyen fel kis mennyiségű magas hőmérsékletű zsírt a bütyköstengelyekre.
12. Szerelje fel a rotort és az elosztófedelet.
