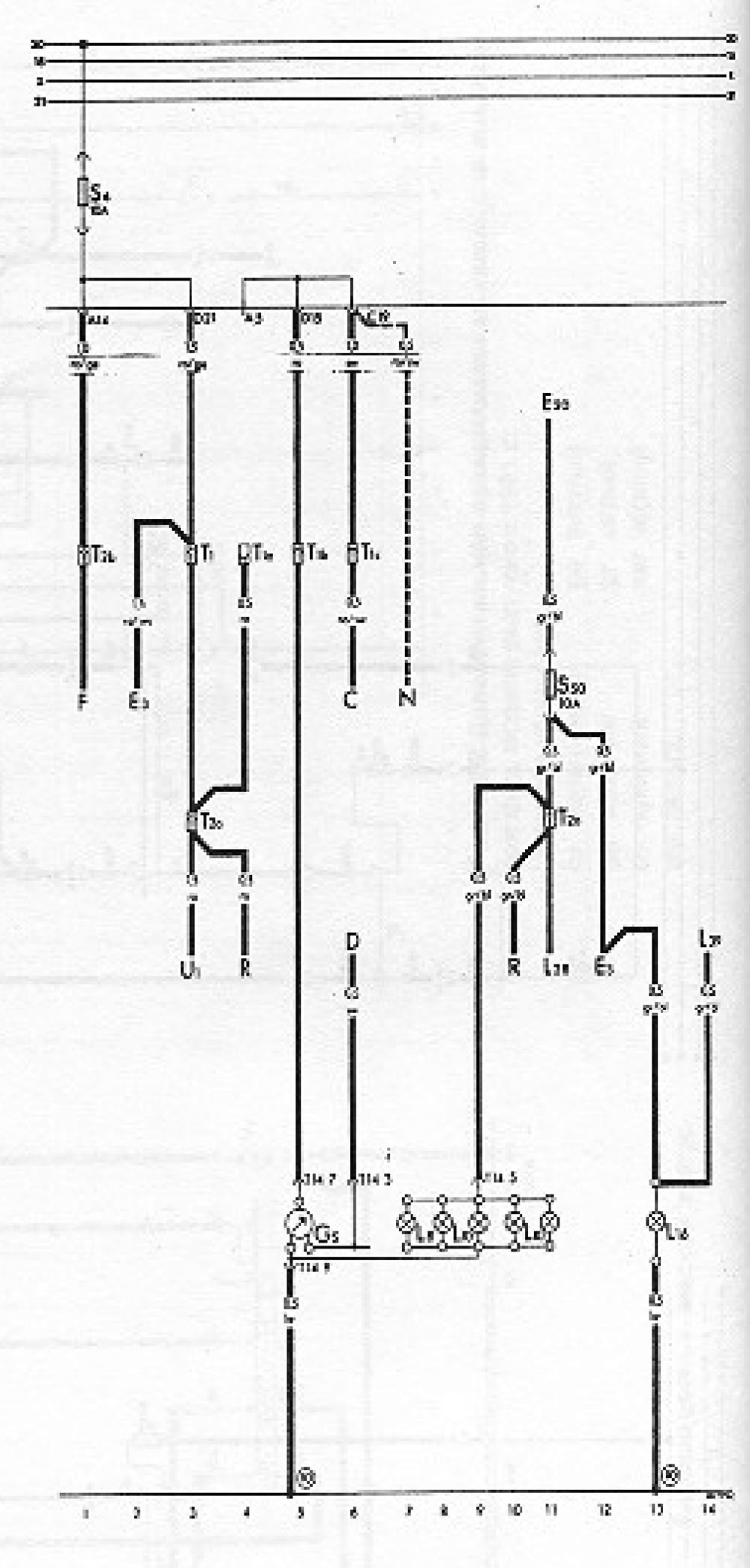

Kiegészítő kapcsolási rajz a műszerfalon található, fordulatszámmérővel felszerelt lámpák biztosítékaihoz, 1985 óta gyártott modellek
Hagyományos megnevezések
| Kijelölés | Eszköz | Szám száma |
| VEL | Generátor (csak dízelmotorokhoz) | 6 |
| D | Gyújtás/indító kapcsoló | 6 |
| EZ | Elakadásjelző kapcsoló | 2, 12 |
| E20 | Műszerfal fényerőszabályzó | 11 |
| F | Féklámpa kapcsoló | 1 |
| G5 | Fordulatszámmérő | 5 |
| L8 | Óra háttérvilágítás lámpája | 7 |
| L10 | Műszerfal betét világító lámpa | 8-11 |
| L16 | Friss levegős szellőzés vezérlőpanel megvilágító lámpája | 13 |
| L28 | Cigarettagyújtó megvilágító lámpa | 11 |
| L39 | Hátsó ablak páramentesítő kapcsoló világító lámpája | 14 |
| N | Gyújtótekercs (csak benzinmotorokhoz) | 7 |
| R | Rádióvevő csatlakozó | 4, 10 |
| S6 | Biztosíték a biztosítékdobozban | |
| S50 | Biztosíték a relé adapteren | |
| T1 | Egypólusú csatlakozó, a műszerfal mögött | |
| T1a | Egypólusú csatlakozó, a műszerfal mögött | |
| T1b | Egypólusú csatlakozó, a műszerfal mögött | |
| T1-ek | Egypólusú csatlakozó, a műszerfal mögött | |
| T2a | 2 tűs csatlakozó, a műszerfal mögött | |
| T2b | 2 tűs csatlakozó, a műszerfal mögött | |
| T14/ | 14 tűs csatlakozó, a műszerfal mögött | |
| U1 | Szivargyújtó | 3 |
| 10 | Földelési pont, a műszerfal mögött | |
Színkódolás
- bl - kék
- barna
- ge - sárga
- gn - zöld
- gr - szürke
- ro - piros
- sw - fekete
- ws - fehér
