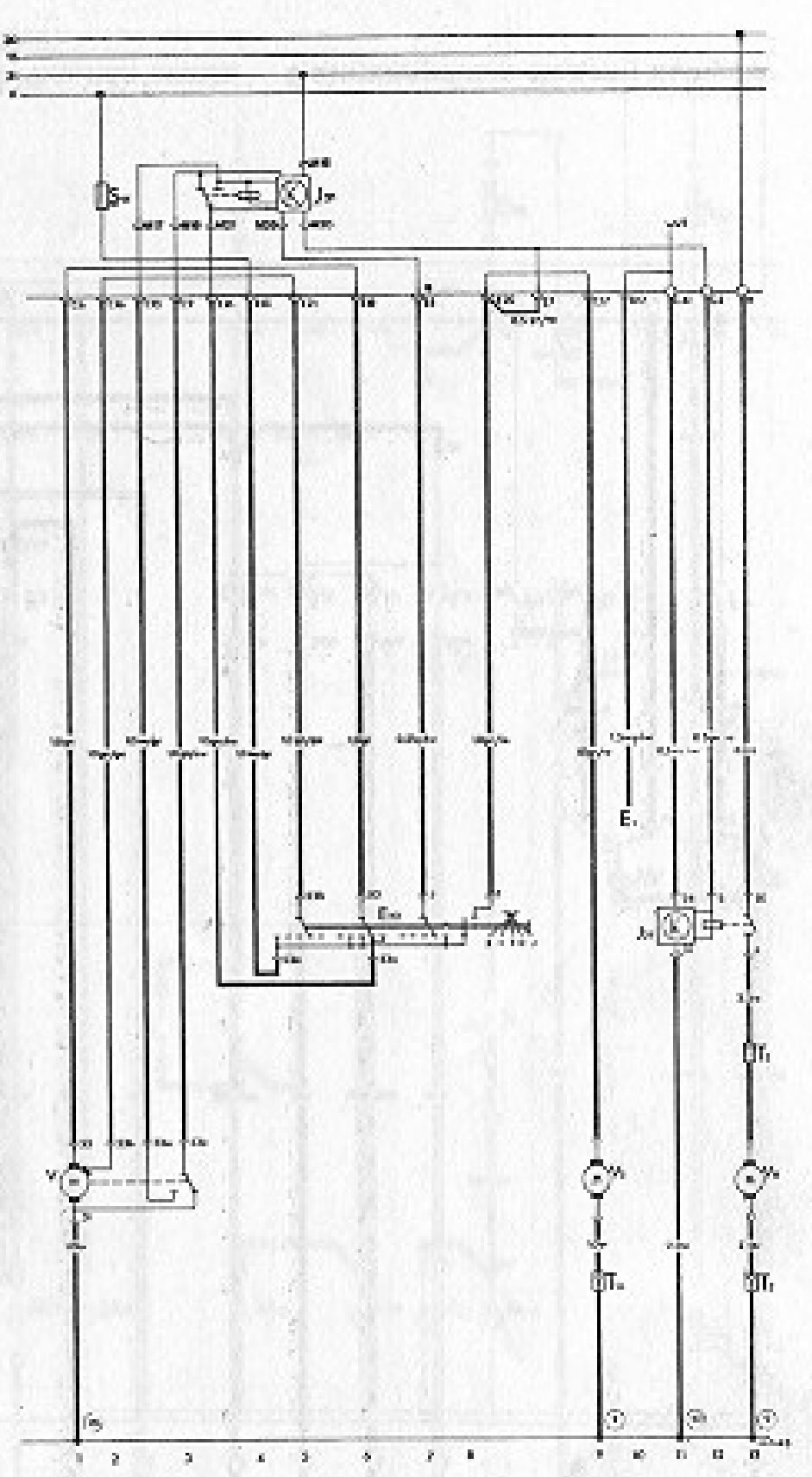

Kiegészítő vázlatos rajz a fényszórómosókról, 1981 óta gyártott modellek
Hagyományos megnevezések
| Kijelölés | Eszköz | Szám száma |
| E1 | A villanykapcsolóhoz, 56-os csatlakozó | 10 |
| E22 | Ablaktörlő kapcsoló (szünet üzemmód) | 4-8 |
| J31 | Ablaktörlő/mosó relé (szünet üzemmód) | 3-6 |
| J39 | Fényszórómosó relé | 11-13 |
| S11 | Biztosíték a biztosítékdobozban | |
| T1a | Egypólusú csatlakozó, a műszerfal mögött | |
| T1b | Egypólusú csatlakozó, a műszerfal mögött | |
| T2 | 2 tűs csatlakozó, az ablakmosó szivattyú mellett | |
| V | Szélvédő tisztító elektromos motor | 1-3 |
| V5 | Szélvédőmosó szivattyú | 9 |
| V11 | Fényszórómosó szivattyú | 13 |
Földelési pontok
| 9 | Földelési pont a biztosítékdobozon |
| 10 | Földelési pont, a műszerfal mögött, a biztosítékdoboz mellett |
Színkódolás
- barna
- ge - sárga
- gn - zöld
- gr - szürke
- ro - piros
- sw - fekete
- ws - fehér
