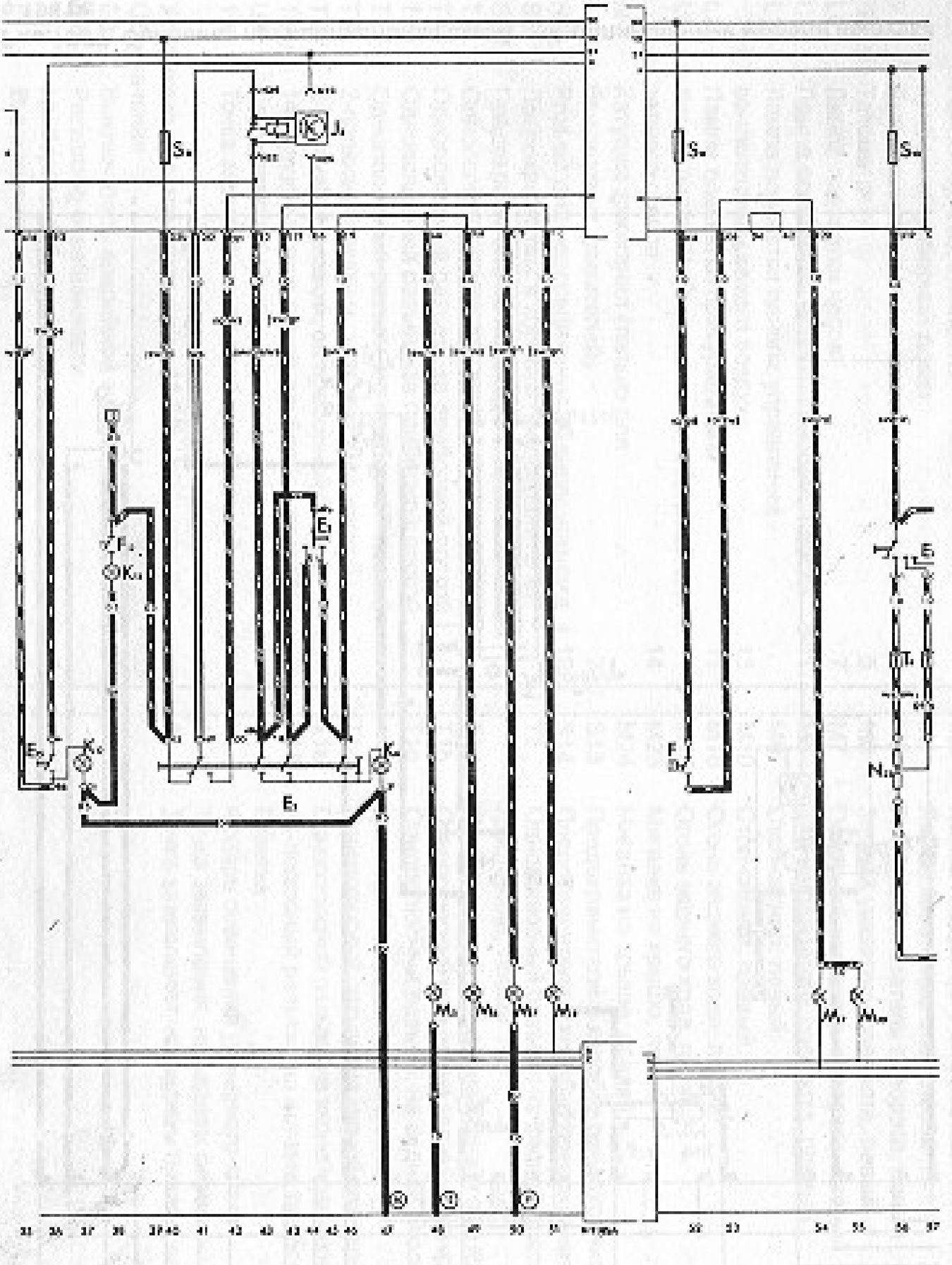

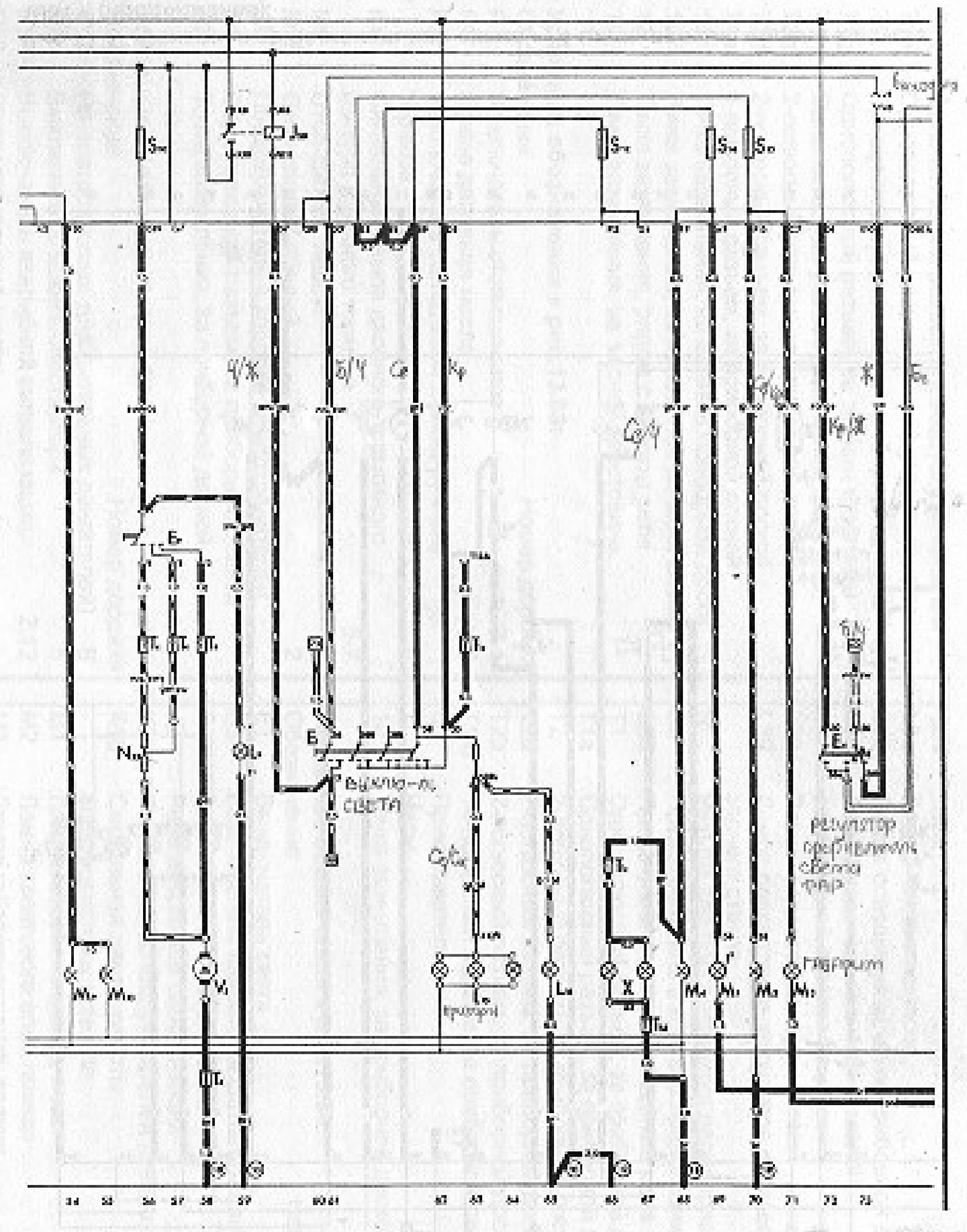

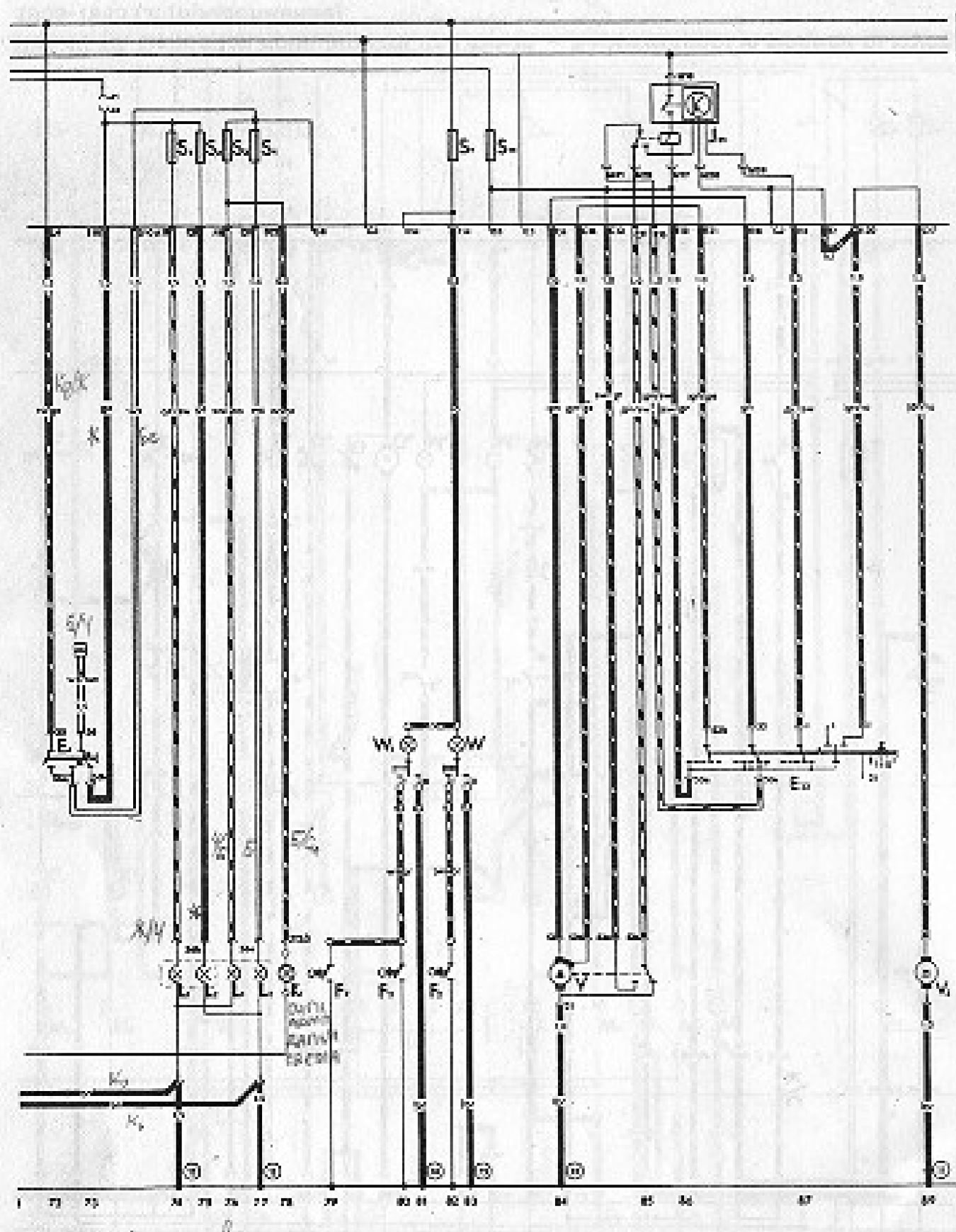

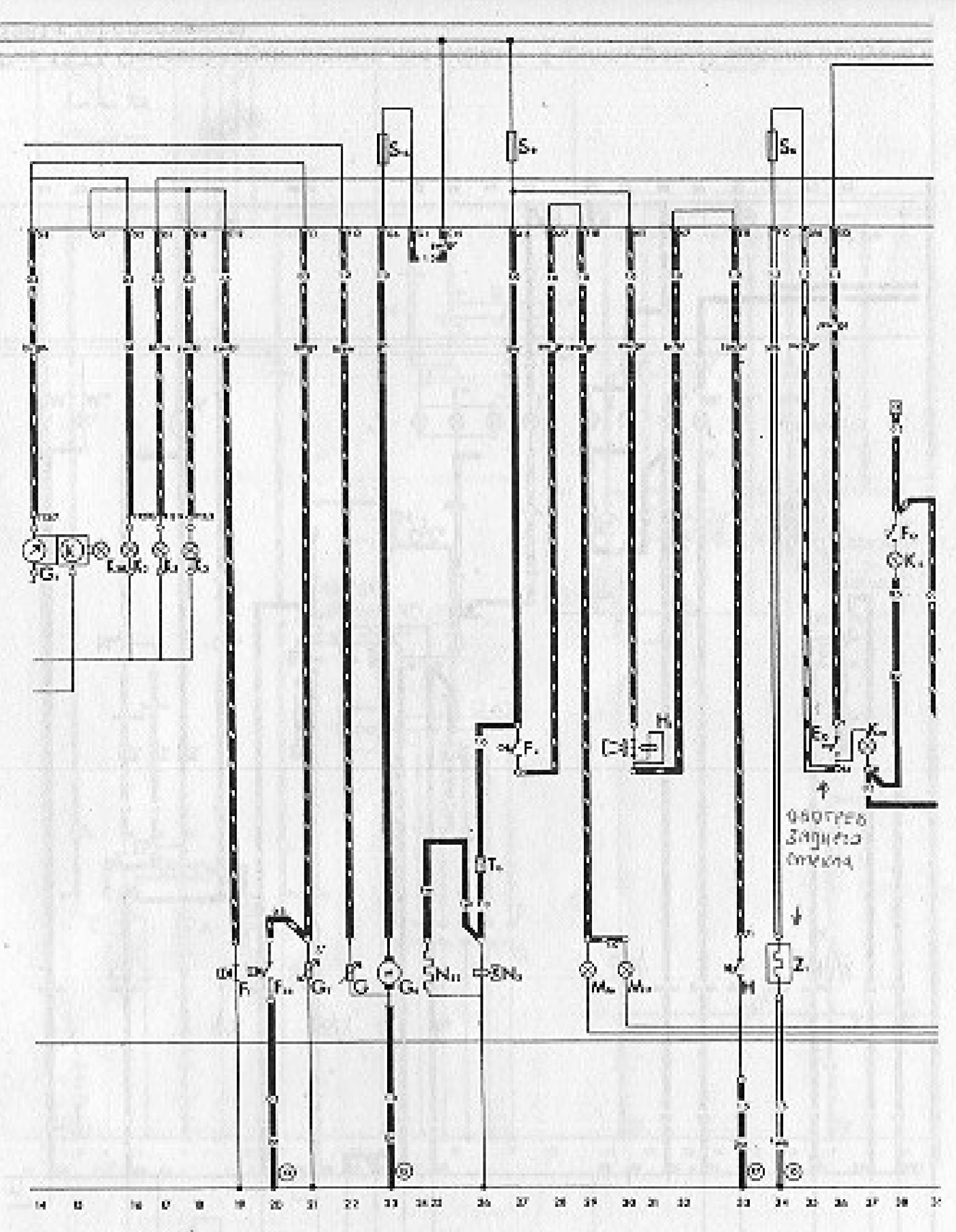

Alapvető vázlatos rajz - 1981 óta gyártott 4 hengeres modellek.
A diagram hagyományos szimbólumai
| Kijelölés | Eszköz | Szám száma |
| Egy | Akkumulátor | 4 |
| BE | Indító | 5,6 |
| VEL | Generátor | 2,3 |
| C1 | Feszültségszabályozó | 2,3 |
| D | Gyújtás/indító kapcsoló | 9-11 |
| E1 | Villanykapcsoló | 61-63 |
| E2 | Irányjelző kapcsoló | 44-46 |
| EZ | Elakadásjelző kapcsoló | 40-47 |
| E4 | Fényszóró tompító kapcsoló | 72,73 |
| E9 | Frisslevegő-befúvó kapcsoló | 56-58 |
| E15 | Hátsó ablak páramentesítő kapcsoló | 36-37 |
| E22 | Ablaktörlő kapcsoló (szünet üzemmód) | 86,87 |
| F | Féklámpa kapcsoló | 52 |
| F1 | Olajnyomás relé | 19 |
| F2 | Érintkezőkapcsoló az ajtón (bal első) | 82 |
| F4 | Tolatólámpa kapcsoló | 27 |
| F7 | Érintkezőkapcsoló az ajtón (hátsó tolóajtó) | 79 |
| F11 | Érintkezőkapcsoló az ajtón (jobb hátsó) | 80 |
| F12 | Indítórendszer jelzőlámpájának érintkezője | 38 |
| F66 | Alacsony hűtőfolyadékszint-jelző kapcsoló | 20 |
| G | Üzemanyagszint-érzékelő | 22 |
| G1 | Üzemanyagszint-jelző | 13 |
| G2 | Hűtőfolyadék hőmérséklet-érzékelő | 21 |
| G3 | Hűtőfolyadék hőmérsékletmérő | 14 |
| G6 | Elektromos üzemanyag-szivattyú | 23 |
| É | Kürt kapcsoló | 33 |
| H1 | Hangjelzés | 30 |
| J2 | Riasztórelé | 43,44 |
| J6 | Feszültségstabilizátor | 13 |
| J31 | Ablakmosó/törlő időrelé | 85-87 |
| J59 | Relé visszaállítása (az X kapcsolattartóhoz) | 59,60 |
| K1 | Távolsági fényszóró visszajelző lámpája | 78 |
| K2 | Generátor figyelmeztető lámpa | 16 |
| KZ | Alacsony olajnyomás figyelmeztető lámpa | 18 |
| K5 | Irányjelző lámpa | 17 |
| KB | Elakadásjelző lámpa | 47 |
| K10 | Hátsó ablak páramentesítő figyelmeztető lámpa | 37 |
| K15 | Fojtószelep bekapcsolva jelzőfény | 38 |
| K28 | Magas hűtőfolyadék-hőmérséklet figyelmeztető lámpa | 15 |
| L | Fényszóró, bal oldali | 74,76 |
| L2 | Fényszóró, jobb oldali | 75,77 |
| L9 | Világításkapcsoló háttérvilágítása | 59 |
| L10 | Műszerfalbetét-világítás | 62-64 |
| L16 | Háttérvilágítású friss levegő szellőzésvezérlők | 65 |
| M1 | Bal oldali helyzetjelző lámpa | 69 |
| M2 | Hátsó lámpa, jobb | 70 |
| M3 | Jobb oldali helyzetjelző lámpa | 71 |
| M4 | Hátsó lámpa, bal oldali | 68 |
| M5 | Irányjelző, bal első | 48 |
| M6 | Irányjelző, bal hátsó | 49 |
| M7 | Irányjelző, jobb első | 50 |
| M8 | Irányjelző, jobb hátsó | 51 |
| M9 | Féklámpa, bal oldali | 54 |
| M10 | Féklámpa, jobb oldali | 55 |
| M16 | Tolatólámpa, bal oldali | 29 |
| M17 | Tolatólámpa, jobb oldali | 30 |
| N | Gyújtótekercs | 7 |
| N3 | Levegő bypass elzáró szelep | 26 |
| Mb | Soros ellenállás | 7 |
| N23 | Frisslevegő-befúvó soros ellenállása | 56 |
| N52 | Termisztor (a fojtószelep-csatorna szakaszának fűtése - karburátor) | 25 |
| KÖRÜLBELÜL | Elosztó | 7,8 |
| R | Gyertya csatlakozó | 7,8 |
| Q | Gyertyák | 7,8 |
| S1 - S15 | Biztosítékok a biztosítékdobozban | |
| T1b | Egypólusú csatlakozó a motortérben, a karburátor mellett | |
| T1-ek | Egypólusú csatlakozó a hátsó ajtóban | |
| T1d | Egypólusú csatlakozó a hátsó ajtóban | |
| T1e | Egypólusú csatlakozó a műszerfal mögött | |
| T4 | 4 tűs csatlakozó a műszerfal mögött | |
| T12/ | 12 tűs csatlakozó a műszerfalon | 84,85 |
| V | Szélvédő tisztító elektromos motor | 58 |
| V2 | Friss levegőfúvó | 89 |
| V6 | Szélvédőmosó szivattyú | 82 |
| W | Belső világítás, elöl | 80 |
| W1 | Belső világítás, hátsó/csomagtartó (csak szállító furgonhoz) | 66,67 |
| X | Rendszámtábla világítás (csak szállító furgonhoz) | 66,67 |
| Z1 | Hátsó ablak páramentesítő | 34 |
Földelési pontok
| 1 | Akkumulátor földelővezetéke |
| 3 | Földelővezeték a motortól a karosszériáig |
| 10 | Földelési pont betét műszerfal |
| 11 | Földelési pont, a műszerfal mögött |
| 12 | Testelési pont a műszerfal alatt, a biztosítékdoboz mellett |
| 13 | Földelési pont, a hátsó ajtón |
| 14 | Földelési pont, a fedél kereszttartóján (utastér) |
| 15 | Vékony földelés, a hossztartó hátulján |
| 17 | Földelési felhő a kormányművön |
| 18 | Földelési pont a hossztartón (bal hátsó) |
| 19 | Földelési pont a hossztartón (jobb hátsó) |
Színkódolás
- sw - fekete
- ws - fehér
- légy - kék
- ro - piros
- gn - zöld
- gr - szürke
- ge - sárga
- p¡ - rózsaszín
- barna
- li - lila
