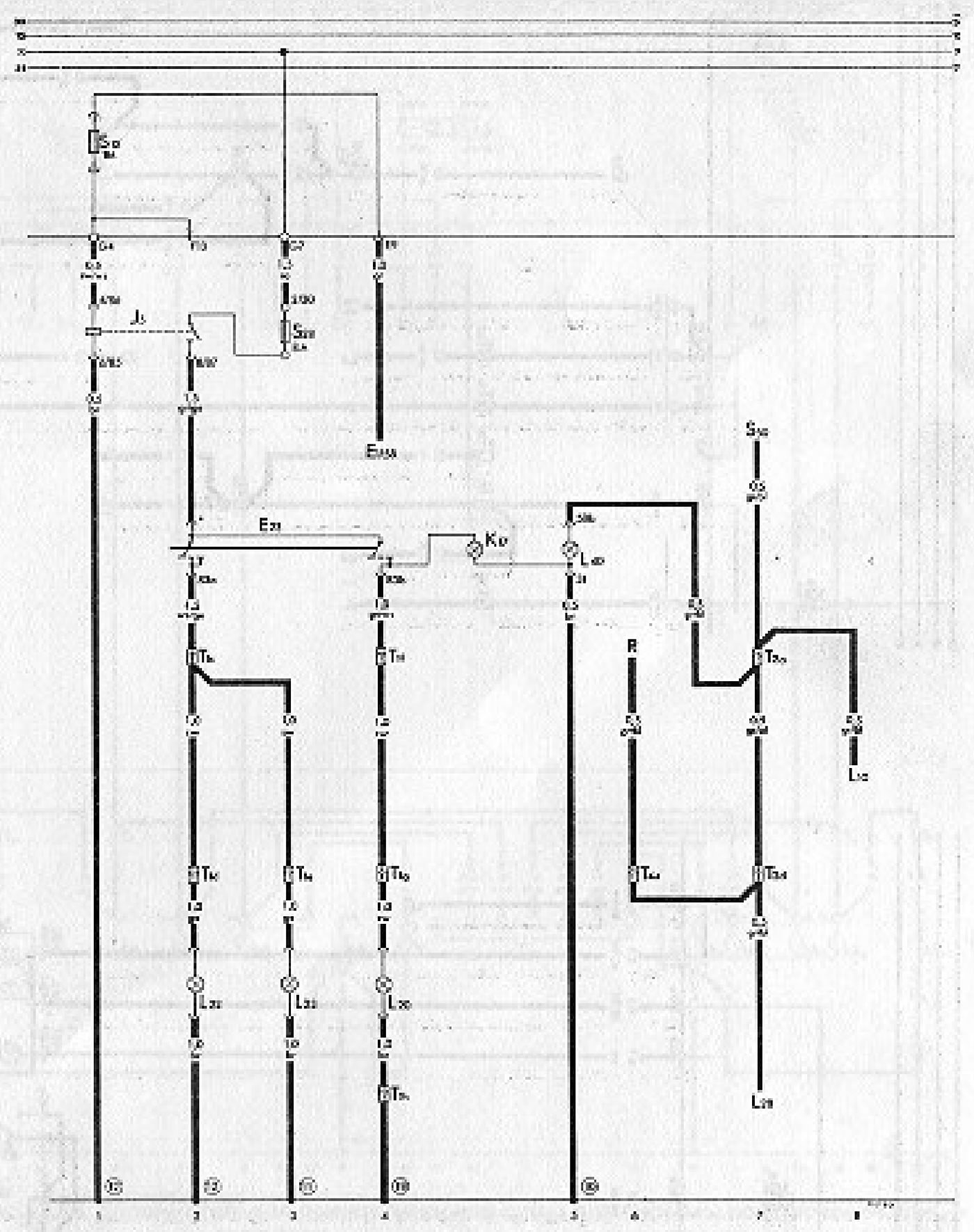

Kiegészítő vázlatos rajz az első és hátsó ködlámpákhoz, 1986 óta gyártott modellek
Hagyományos megnevezések
| Kijelölés | Eszközök | Szám száma |
| E1 | Villanykapcsoló | 4 |
| E23 | Ködlámpa és hátsó ködlámpa kapcsoló | 2-5 |
| J5 | Ködlámpa relé, segédrelé adapteren | 1-3 |
| K17 | Ködlámpa visszajelző lámpája | 4,5 |
| L10 | Műszerfal betét világító lámpa | 8 |
| L20 | Hátsó ködlámpa izzó | 4 |
| L22 | Bal oldali ködlámpa izzó | 2 |
| L23 | Jobb oldali ködlámpa izzó | 3 |
| L28 | Cigarettagyújtó megvilágító lámpa | 7 |
| L40 | Ködlámpa kapcsoló megvilágító lámpa | 5 |
| R | Rádió | 6 |
| S12 | Biztosíték a biztosítékdobozban | |
| S28 | Külön biztosíték a ködlámpákhoz | 3 |
| S50 | Biztosíték, 58b csatlakozó, a segédrelé adapteren | 7 |
| T1-ek | Egypólusú csatlakozó, a műszerfal mögött | |
| T1d | Egypólusú csatlakozó, a légcsatorna mögött | |
| T1e | Egypólusú csatlakozó, a légcsatorna mögött | |
| T1f | Egypólusú csatlakozó, a műszerfal mögött | |
| T1g | Egypólusú aljzat, a hátsó kötény mögött | |
| T1h | Egypólusú aljzat, a hátsó kötény mögött | |
| T2a | 2 tűs csatlakozó, a műszerfal mögött | |
| T2d | 2 tűs csatlakozó, a műszerfal mögött | |
| T4a | 4 tűs csatlakozó, a műszerfal mögött | |
(A cikk ezen a weboldalon: VWmanual.ru)
Földelési pontok
| 10 | Földelési pont a műszerfal betétjén |
| 11 | Földelési pont, a műszerfal mögött, bal oldalon |
| 12 | Földelési pont, a relétisztító mellett |
| 18 | Földelési pont a hátsó kereszttartón |
Színkódolás
- bl - kék
- barna
- ws - fehér.
- ge - sárga
- gn - zöld
- ro - piros
- gr - szürke
- li - lila
- sw - fekete
