Tipikus elrendezés — 1986-ban és 1987-ben gyártott 6 hengeres modellek (VW Lt 28)

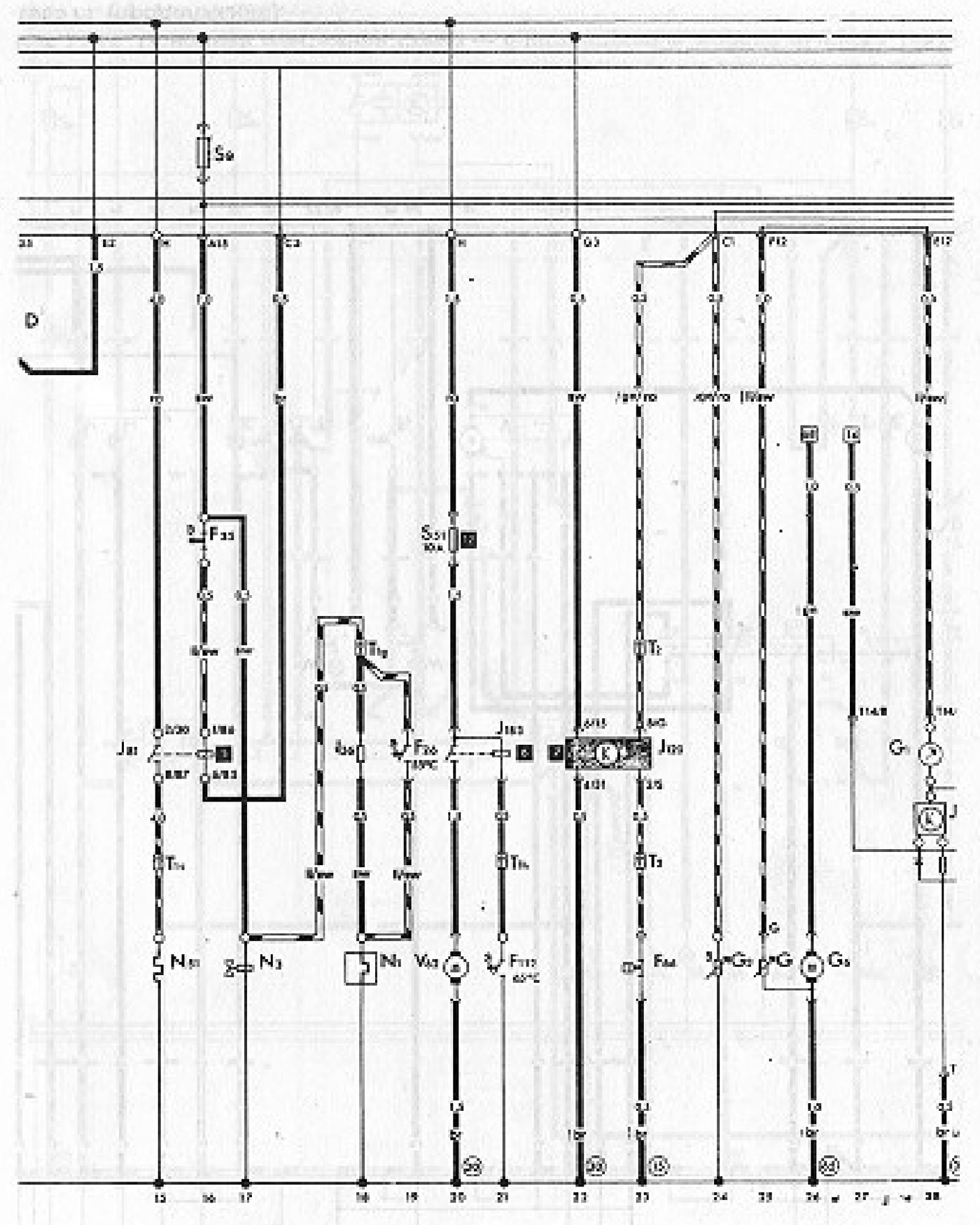

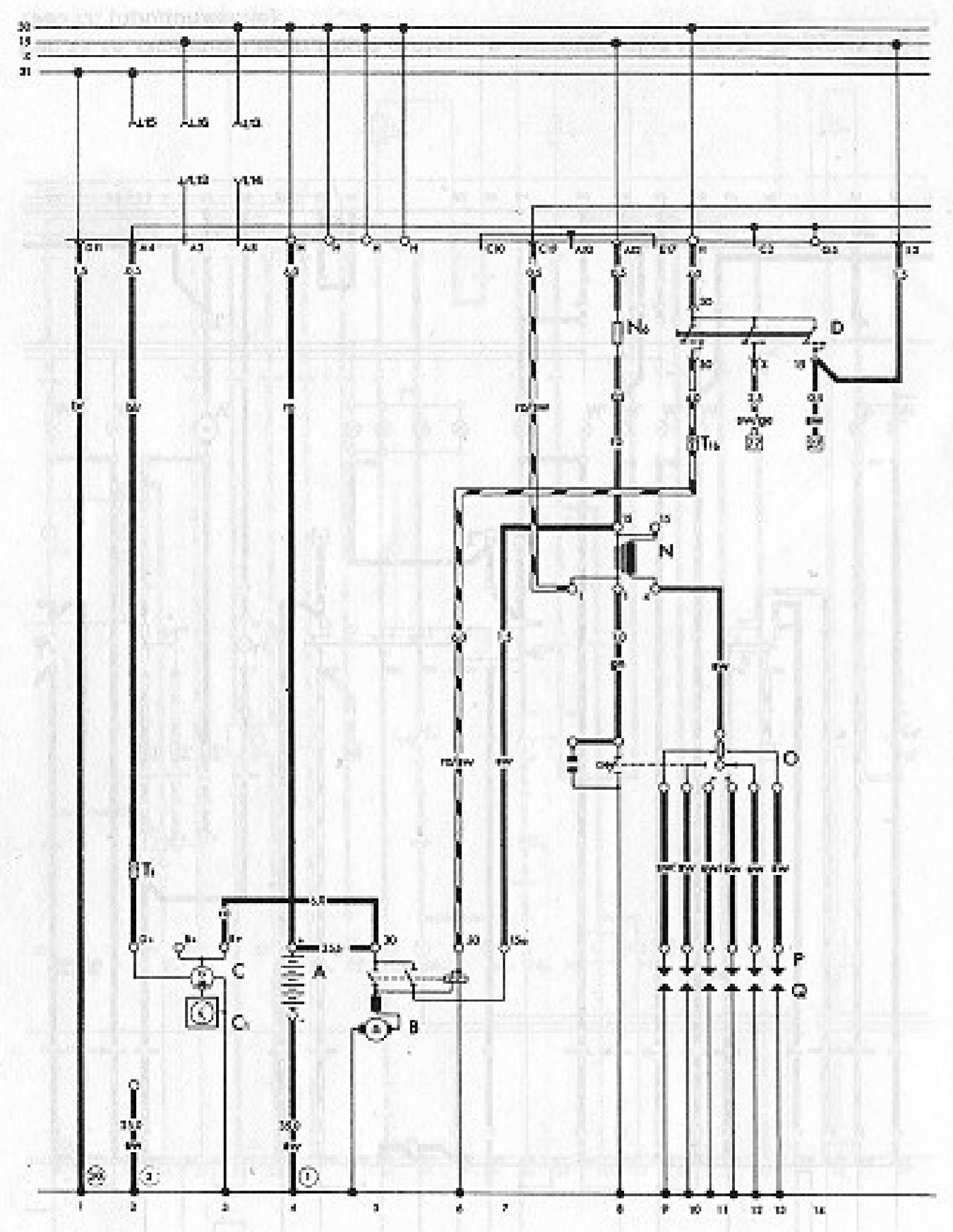

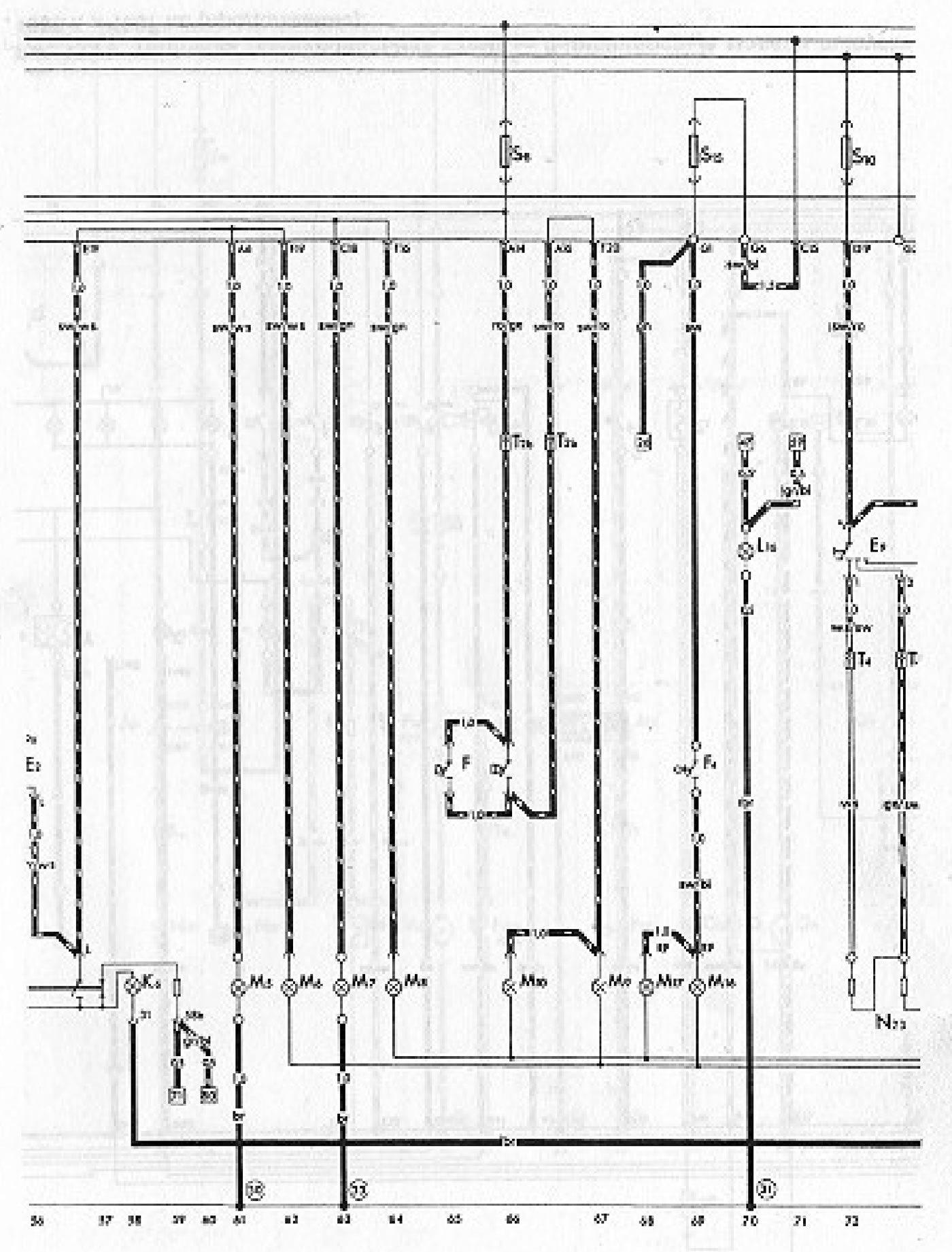

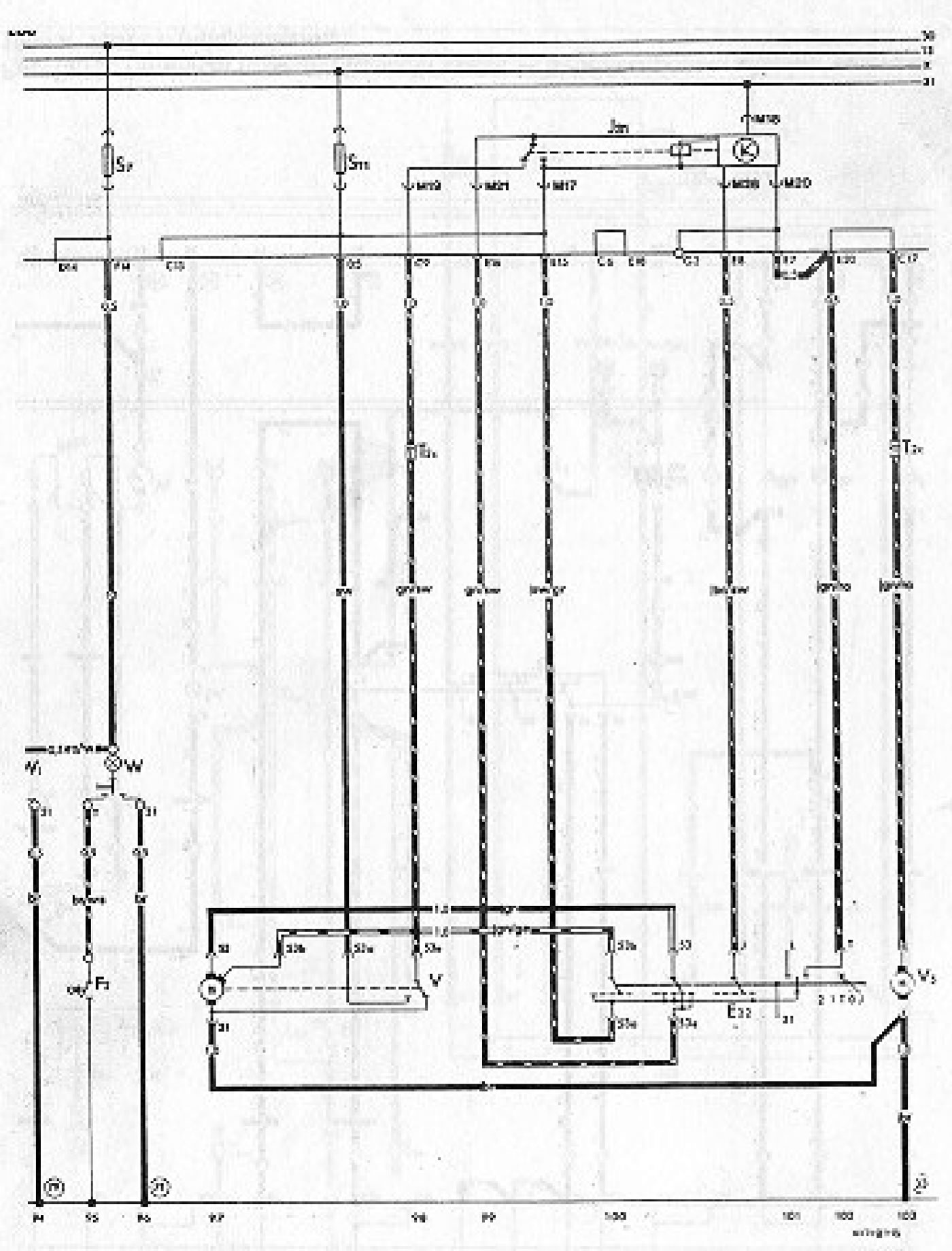

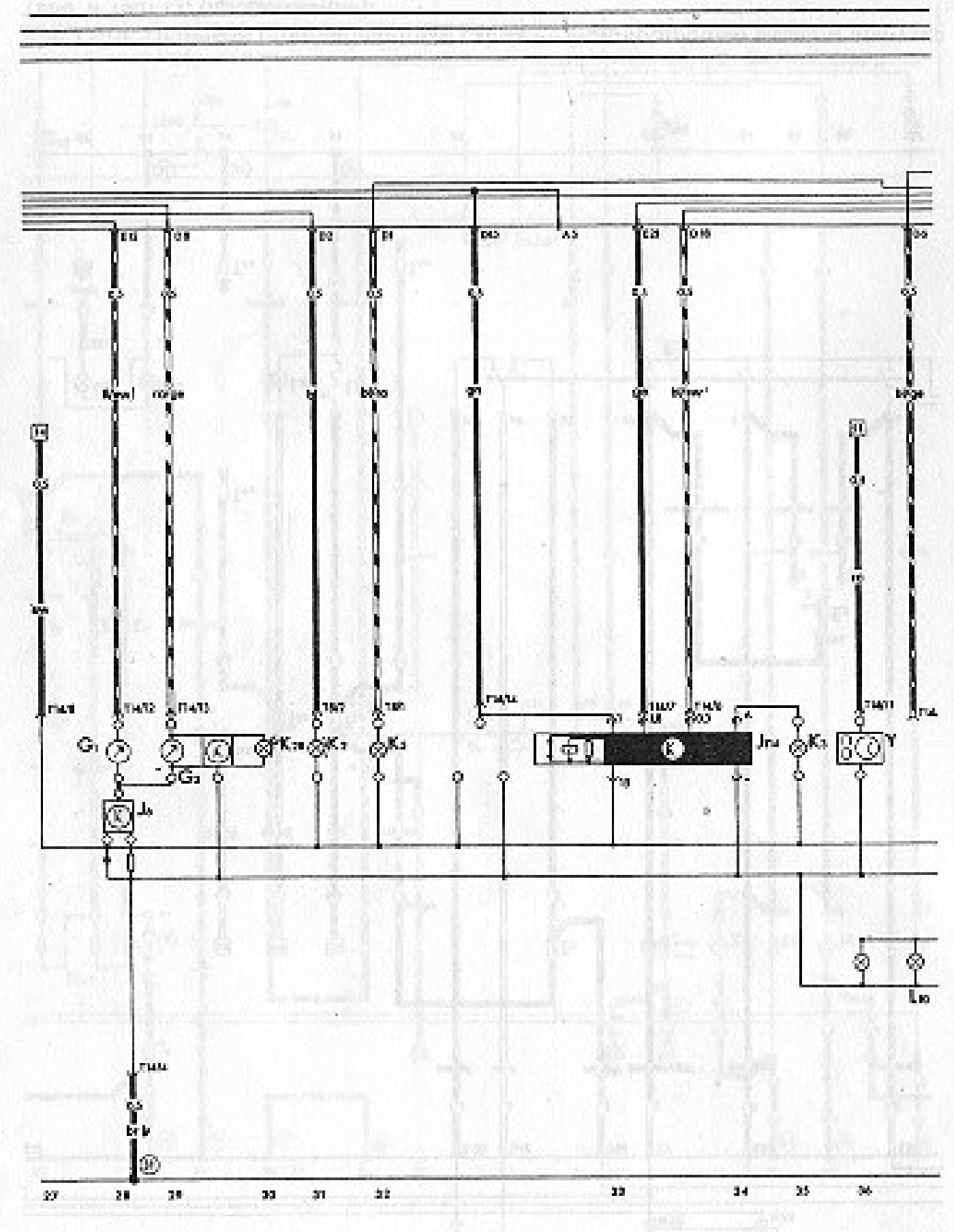

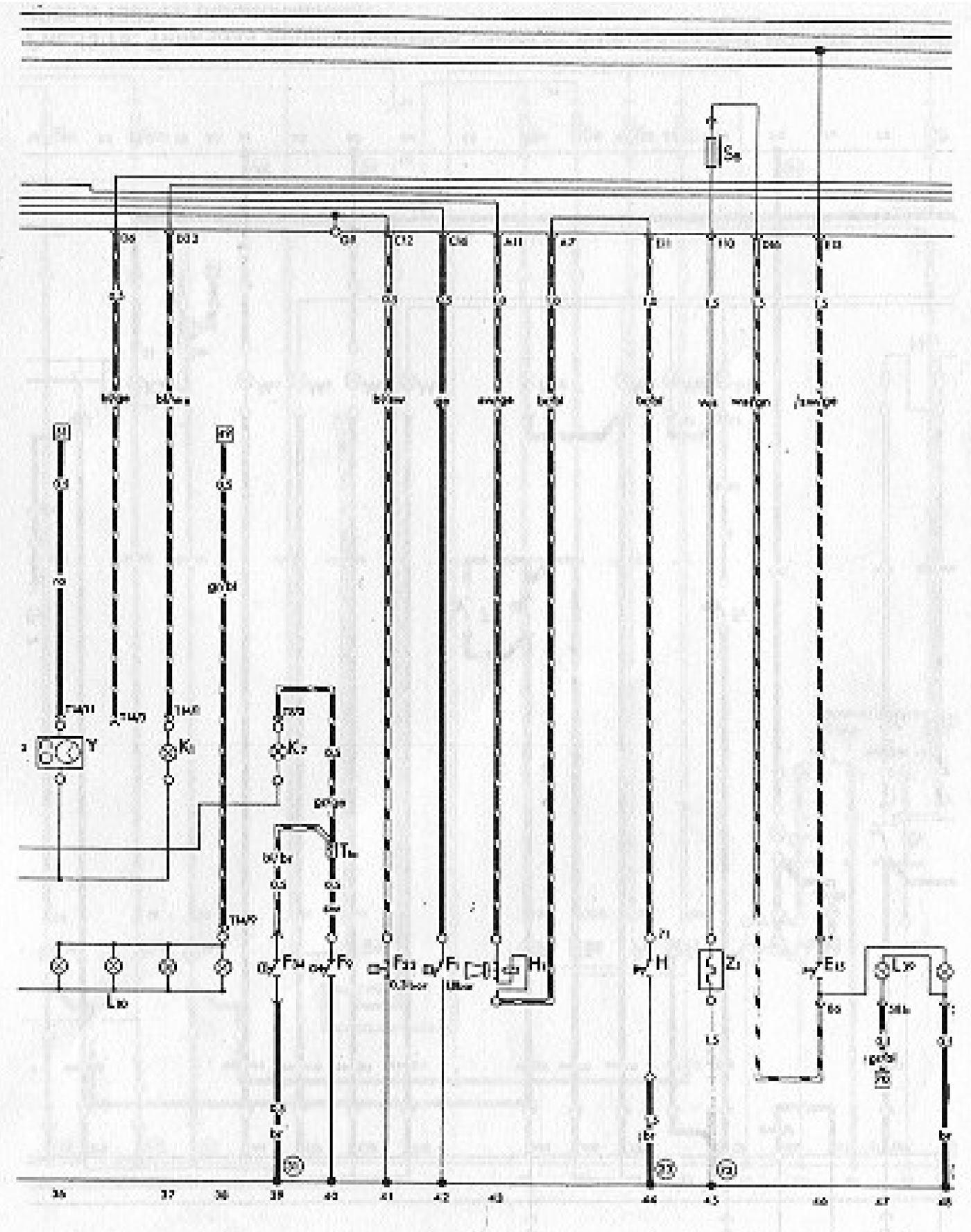

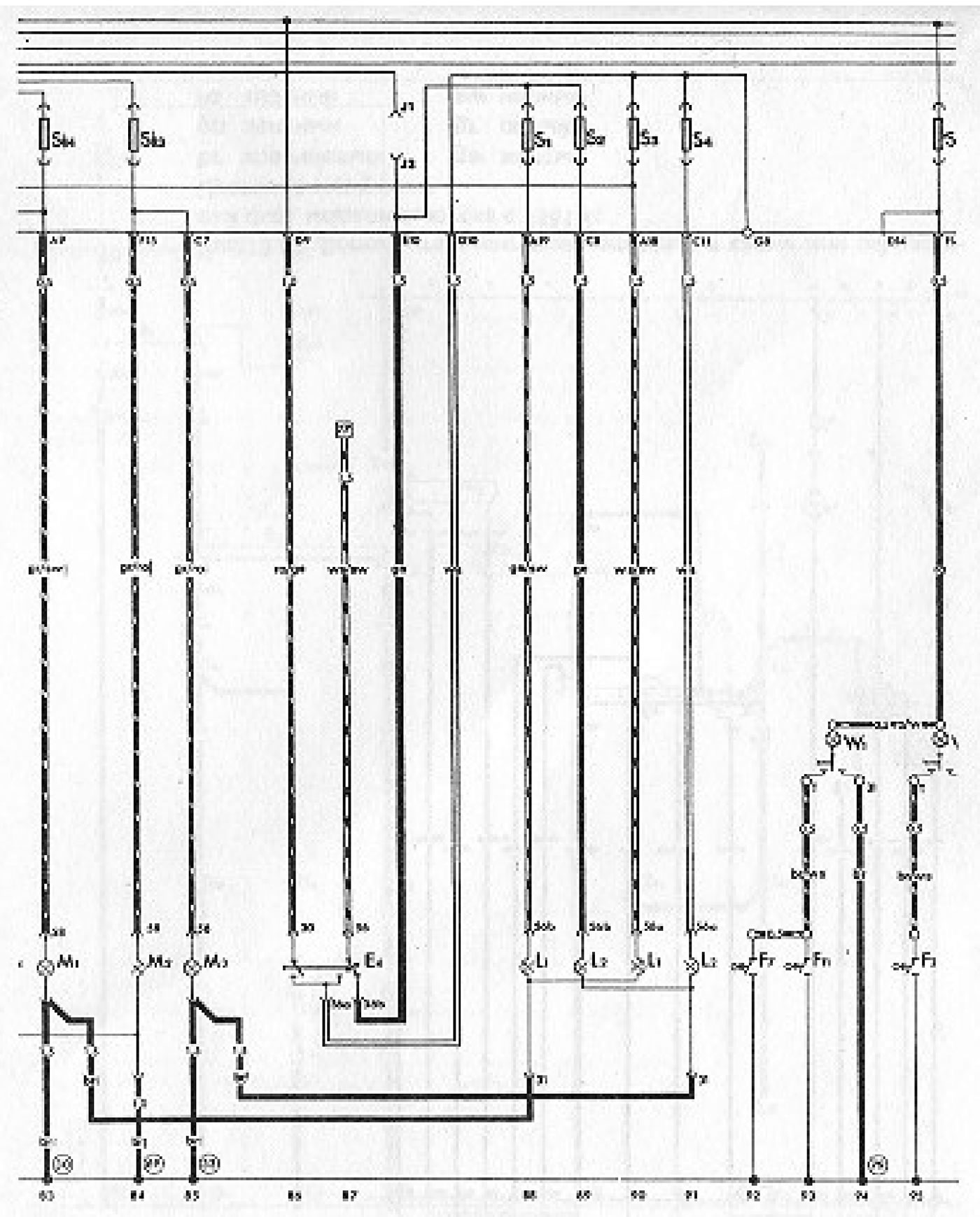

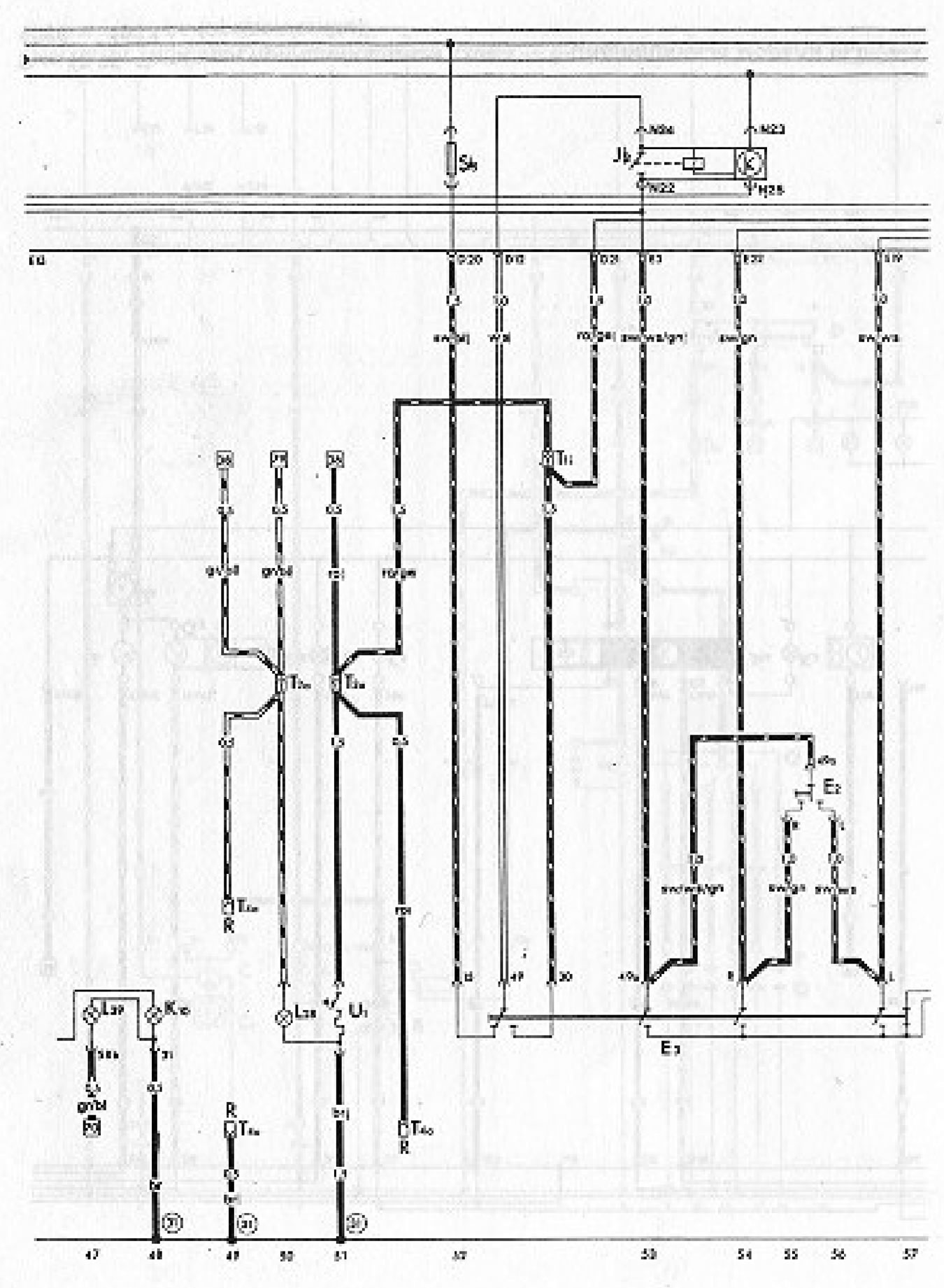

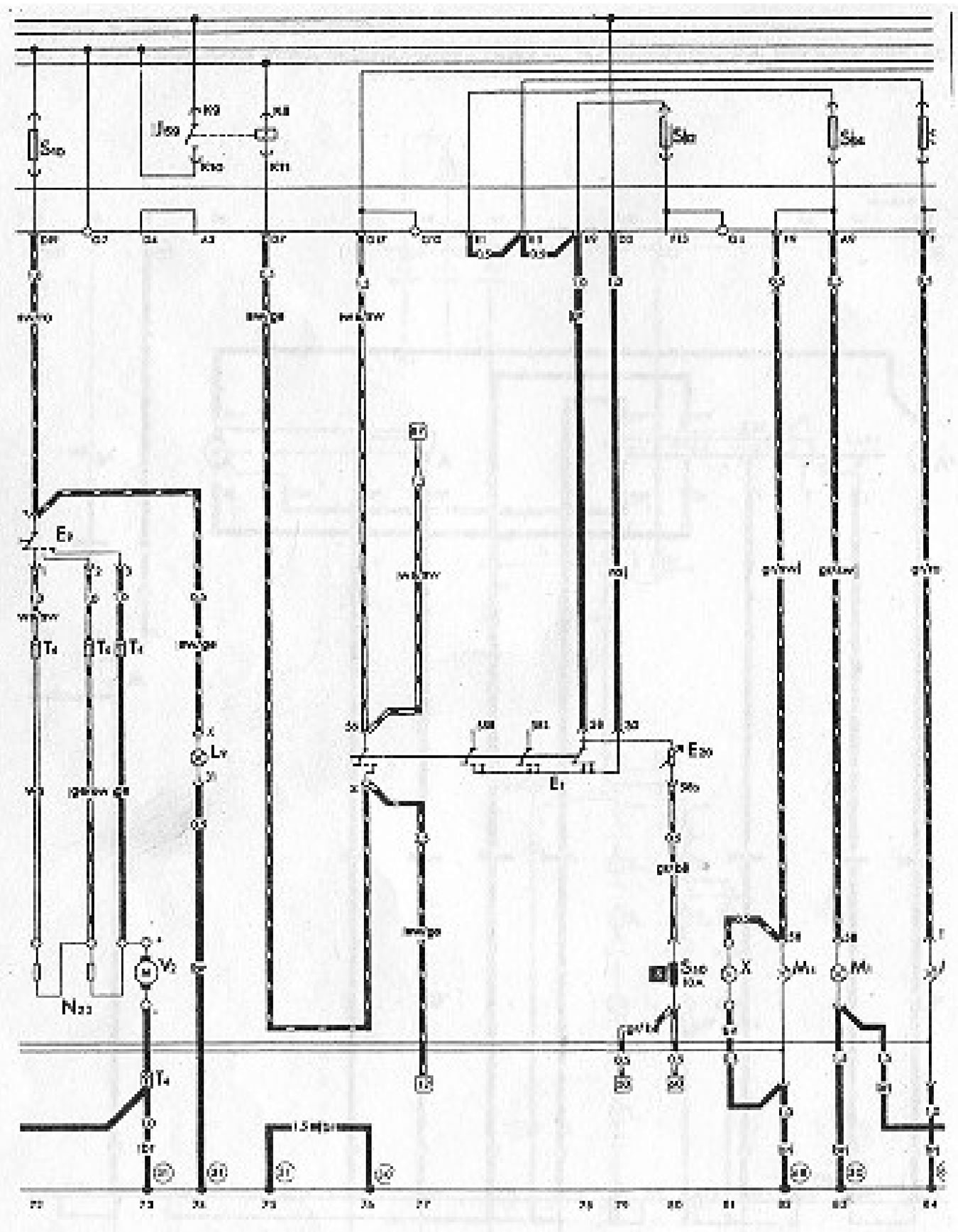

Tipikus vázlatos rajz - 1986-ban és 1987-ben gyártott 6 hengeres modellek

Nagyobb kép megnyitása új ablakban »

A diagram hagyományos szimbólumai

Kijelölés	Eszköz	Szám száma
Egy	Akkumulátor	4
BE	Indító	5-7
VEL	Generátor	2,3
C1	Feszültségszabályozó	2,3
D	Gyújtás/indító kapcsoló	10-14
E1	Villanykapcsoló	76-80
E2	Irányjelző kapcsoló	55,56
E3	Elakadásjelző kapcsoló	52-59
E4	Fényszóró tompító kapcsoló	86,87
E9	Frisslevegő-befúvó kapcsoló	72,73
E15	Hátsó ablak páramentesítő kapcsoló	46-48
E20	Műszerfal fényerőszabályzó	80
E22	Ablaktörlő kapcsoló (szünet üzemmód)	100-102
F	féklámpa kapcsoló	65,66
F1	Olajnyomás-kapcsoló (1,8 bar)	42
F2	Érintkezőkapcsoló az ajtón (bal első)	95
F4	tolatólámpa kapcsoló	69
F7	Érintkezőkapcsoló az ajtón (hátsó tolóajtó)	92
F9	Kézifék bekapcsolva jelzőlámpa kapcsoló	40
F11	Érintkezőkapcsoló a hátsó ajtón	93
F22	Olajnyomás-kapcsoló (0,3 bar)	41
F26	Automatikus fojtószelep hőkapcsoló, első levegőszívócső	19
F34	Alacsony fékfolyadékszint riasztó érintkező	39
F35	Szívócső fűtő hőkapcsolója	16
F66	Alacsony hűtőfolyadékszint figyelmeztető lámpa kapcsoló	23
F112	Karburátor hűtőlevegő-fúvó hőkapcsolója	21
G	Üzemanyagszint-érzékelő	25
G1	Üzemanyagszint-jelző	28
G2	Hűtőfolyadék hőmérséklet-érzékelő	24
GЗ	Hűtőfolyadék hőmérsékletmérő	29
G6	Elektromos üzemanyag-szivattyú	26
É	Kürt kapcsoló	44
H1	Hangjelzés	43
J2	Riasztórelé	53,54
J6	Feszültségstabilizátor	28
J31	Ablakmosó/törlő időrelé	98-101
J59	Relé visszaállítása (az X kapcsolattartóhoz)	74,75
J81	Szívócső fűtőrelé, segédrelé adapteren	15,16
J114	Olajnyomás-ellenőrző rendszer vezérlőegysége	33,34
J120	Alacsony fékfolyadékszintre figyelmeztető lámpa kapcsoló, segédrelé adapteren	22,23
J183	Karburátor hűtőlevegő-fúvó relé (időrelé)	20,21
K1	Távolsági fényszóró visszajelző lámpája	37
K2	Generátor figyelmeztető lámpa	31
KZ	Alacsony olajnyomás figyelmeztető lámpa	35
K5	Irányjelző lámpa	32
K6	Elakadásjelző lámpa	58
K7	Kettős fékkör és kézifék figyelmeztető lámpa	39
K10	Hátsó ablak páramentesítő figyelmeztető lámpa	48
K28	Magas hőmérséklet/alacsony hűtőfolyadékszint figyelmeztető lámpa	30
L1	Kétszálas fényszóróizzó, bal oldali	88,90
L2	Dupla izzószálas fényszóróizzó, jobb oldali	89,91
L9	Világításkapcsoló megvilágító lámpa	74
L10	Műszerfal betét világító lámpa	36-38
L16	Friss levegős szellőzésvezérlő megvilágító lámpa	70
L28	Cigarettagyújtó megvilágító lámpa	50
L39	Hátsó ablak páramentesítő kapcsoló világító lámpája	47
M1	Bal oldali helyzetjelző lámpa	83
M2	Hátsó lámpa, jobb	84
M3	Jobb oldali helyzetjelző lámpa	85
M4	Hátsó lámpa, bal oldali	82
M5	Irányjelző, bal első	61
M6	Irányjelző, bal hátsó	62
M7	Irányjelző, jobb első	63
M8	Irányjelző, jobb hátsó	64
M9	Féklámpa, bal oldali	67
M10	Féklámpa, jobb oldali	66
M16	Tolatólámpa, bal oldali	69
M17	Tolatólámpa, jobb oldali	68
N	Gyújtótekercs	8
N1	Automatikus fojtószelep	18
N3	Levegő bypass elzáró szelep	17
N6	Soros ellenállás	8
N23	Frisslevegő-befúvó soros ellenállása	72
N36	Az automatikus fojtótekercs soros ellenállása	18
N51	A szívócsonk fűtőelem fűtőeleme	15
KÖRÜLBELÜL	Elosztó	9-13
R	Gyertya csatlakozó	9-13
Q	Gyertyák	9-13
R	Rádióvevő csatlakozó	49,51
S1-S15	Biztosítékok a biztosítékdobozban
S50	10 A-es biztosíték, 58b csatlakozó, a segédrelé adapteren	80
S51	Karburátor hűtőlevegő-fúvó biztosítéka	20
T1	Egypólusú csatlakozó a motortérben
T1a	Egypólusú csatlakozó, a műszerfal mögött
T1b	Egypólusú csatlakozó, a relépanel mögött
T1-ek	Egypólusú csatlakozó, a műszerfal mögött
1. típusú	Egypólusú csatlakozó, a karburátor közelében
T1h	Egypólusú csatlakozó, a karburátor közelében
T1i	Egypólusú csatlakozó, a műszerfal mögött
T2	2 pólusú csatlakozó, a relépanel mögött
T2a	2 tűs csatlakozó, a műszerfal mögött
T2b	2 tűs csatlakozó, a műszerfal mögött
T2-k	2 tűs csatlakozó, a műszerfal mögött
T4	4 tűs csatlakozó a műszerfal mögött
T4a	4 tűs csatlakozó a műszerfal mögött
T8/	8 tűs csatlakozó a műszerfal betétjén
T14/	14 tűs csatlakozó a műszerfal betétjén*
U1	Szivargyújtó	51
V	Szélvédő tisztító elektromos motor	97,98
V2	Friss levegőfúvó	73
V5	Szélvédőmosó szivattyú	103
V62	Karburátor hűtőventilátor, a motor bal oldalán	20
W	Belső világítás, elöl	95,96
W1	Belső világítás, hátsó/csomagtartó	93,94
X	Rendszámtábla világítás	82
Y	Óra	36
Z1	Hátsó ablak páramentesítő	45

*A T14 csatlakozó érintkezőinek kijelölése a műszerfal betétjének NYÁK-elrendezése szerint van, nem pedig a csatlakozóhoz csatlakoztatott kábelköteg szerint.

1	Földelővezeték az akkumulátortól a testig
3	Földelővezeték a motortól a karosszériáig
15	Földelési pont a hengerfejen
23	Földelővezeték a kormánymű felett
30	Földelési pont a relépanel mellett
31	Földelési pont a műszerfal betétjén
33	Földelési pont a műszerfal mögött, jobb oldalon
65	Testelési pont a hátsó hossztartón
68	Földelési pont a hátsó kereszttartón, bal oldalon
69	Földelési pont a hátsó kereszttartón, jobb oldalon
71	Földelési pont az első tetősínen
72	Földelési pont a tetősínen
79	Földelési pont a belső világítás mellett, hátul
