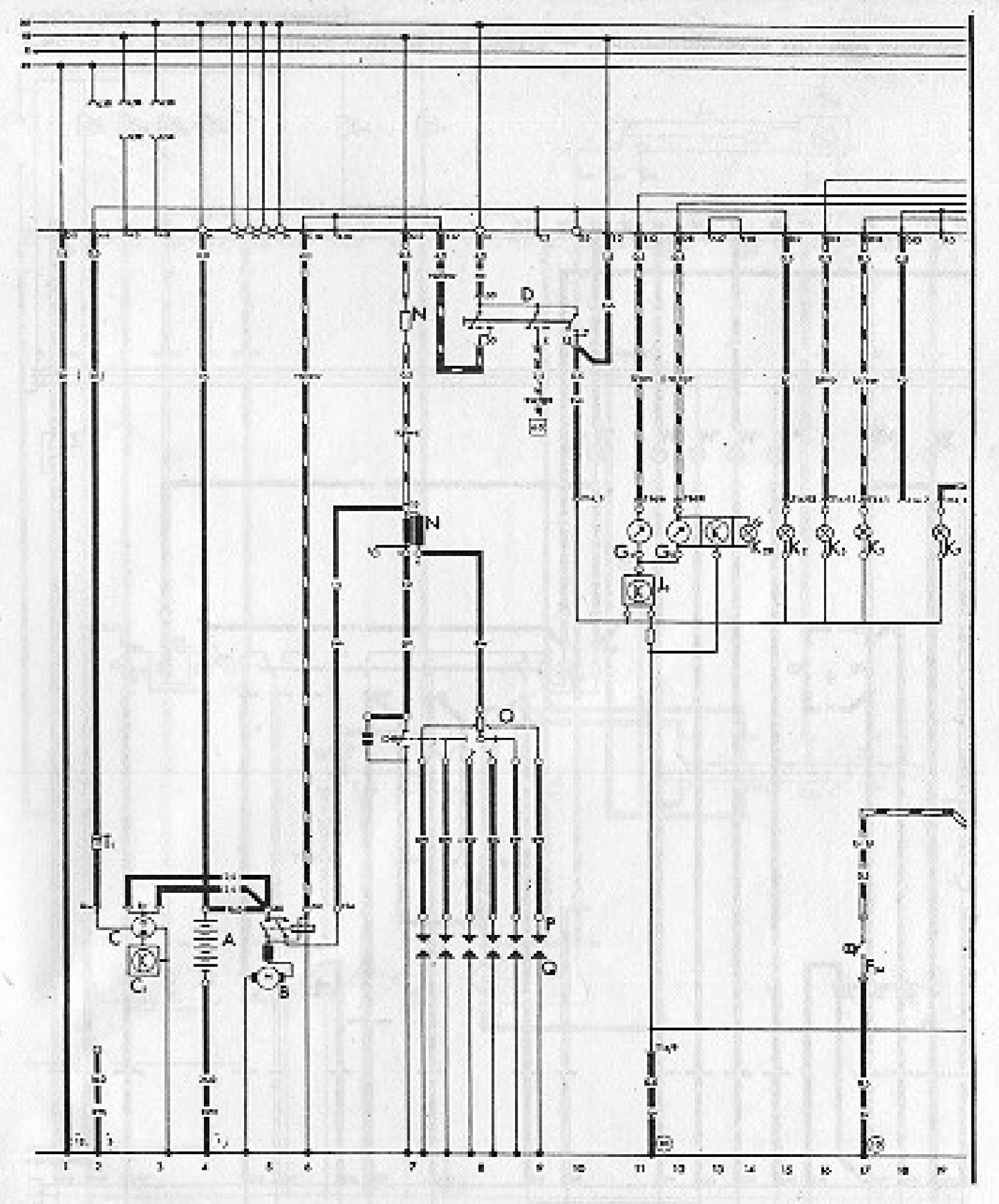

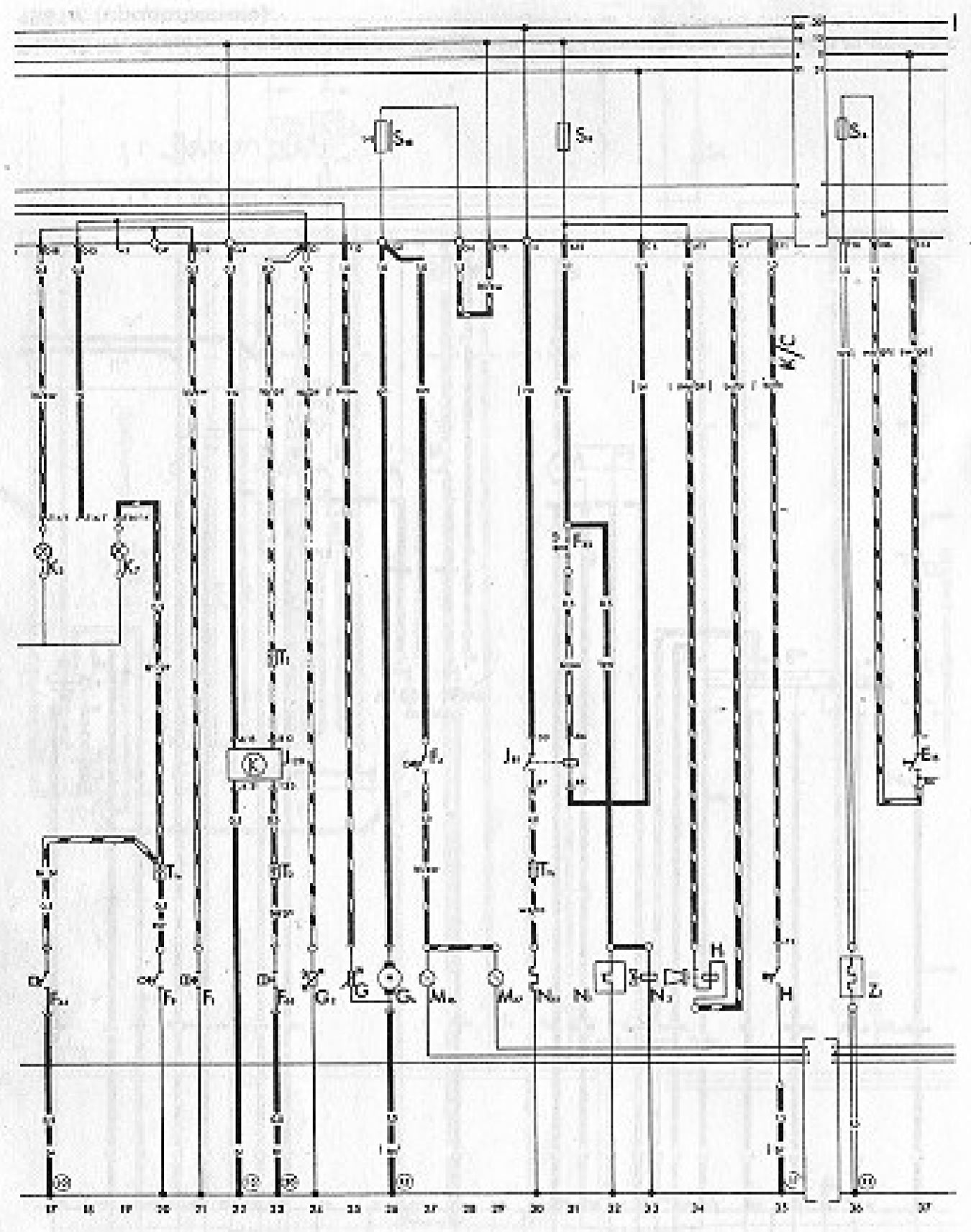

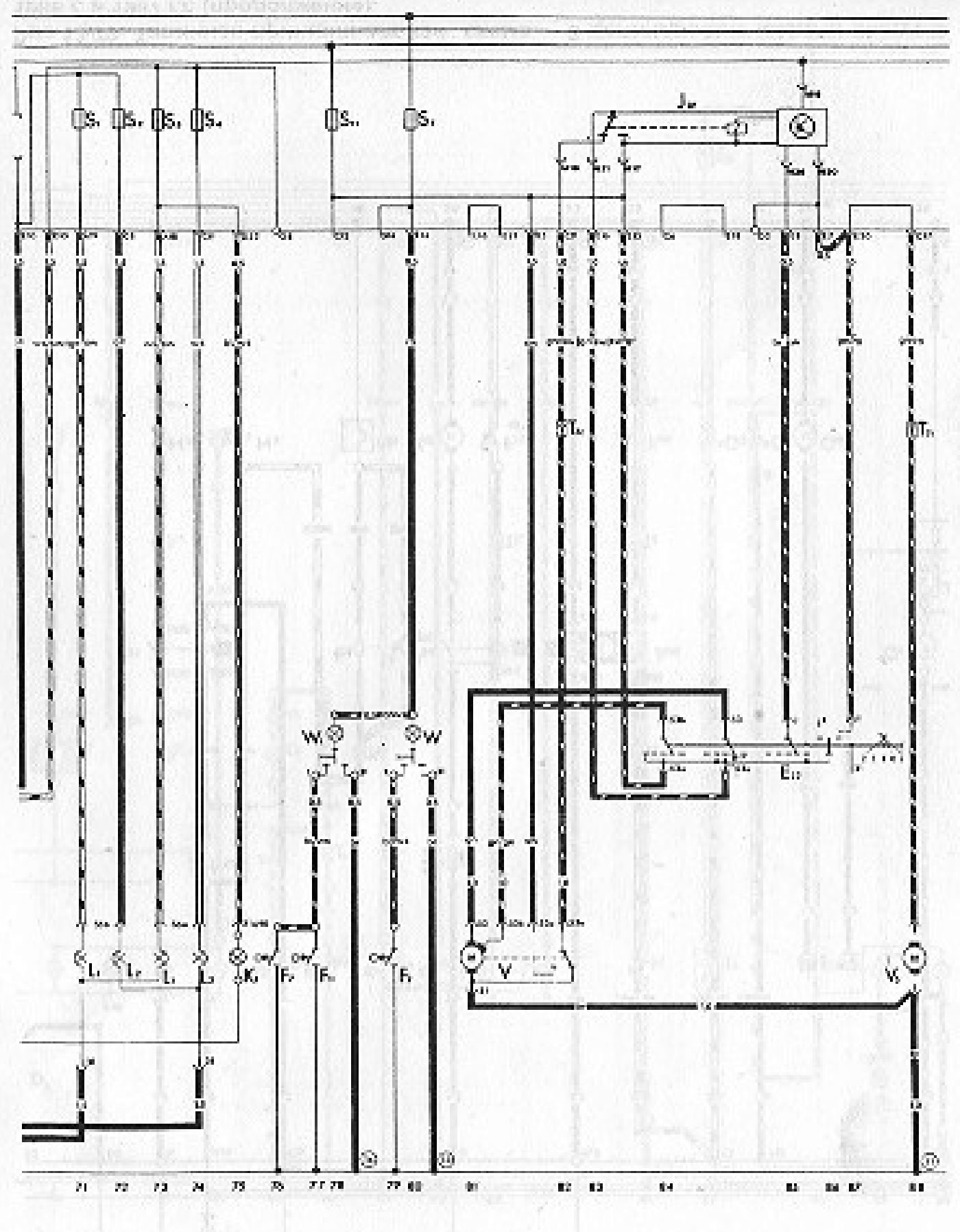

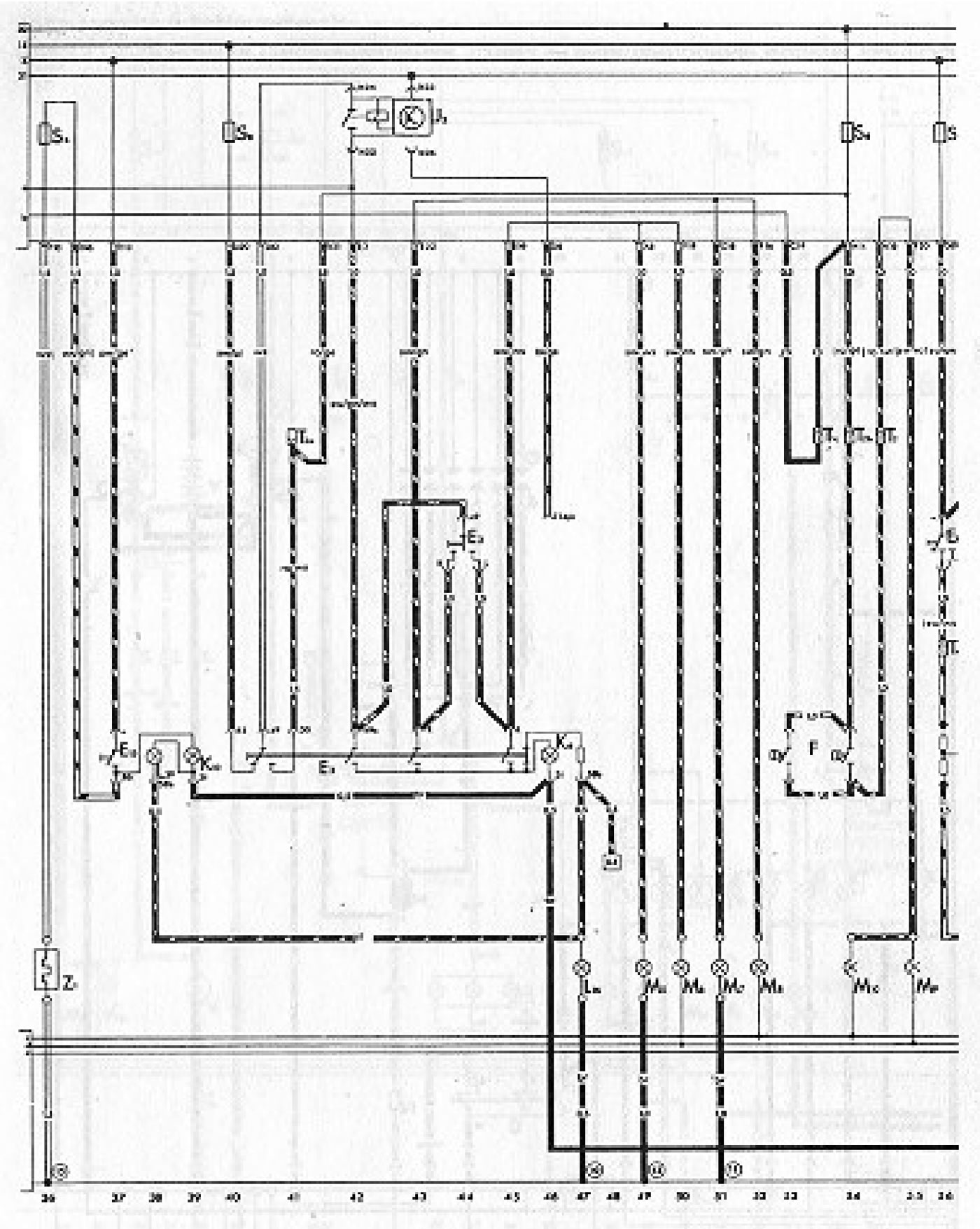

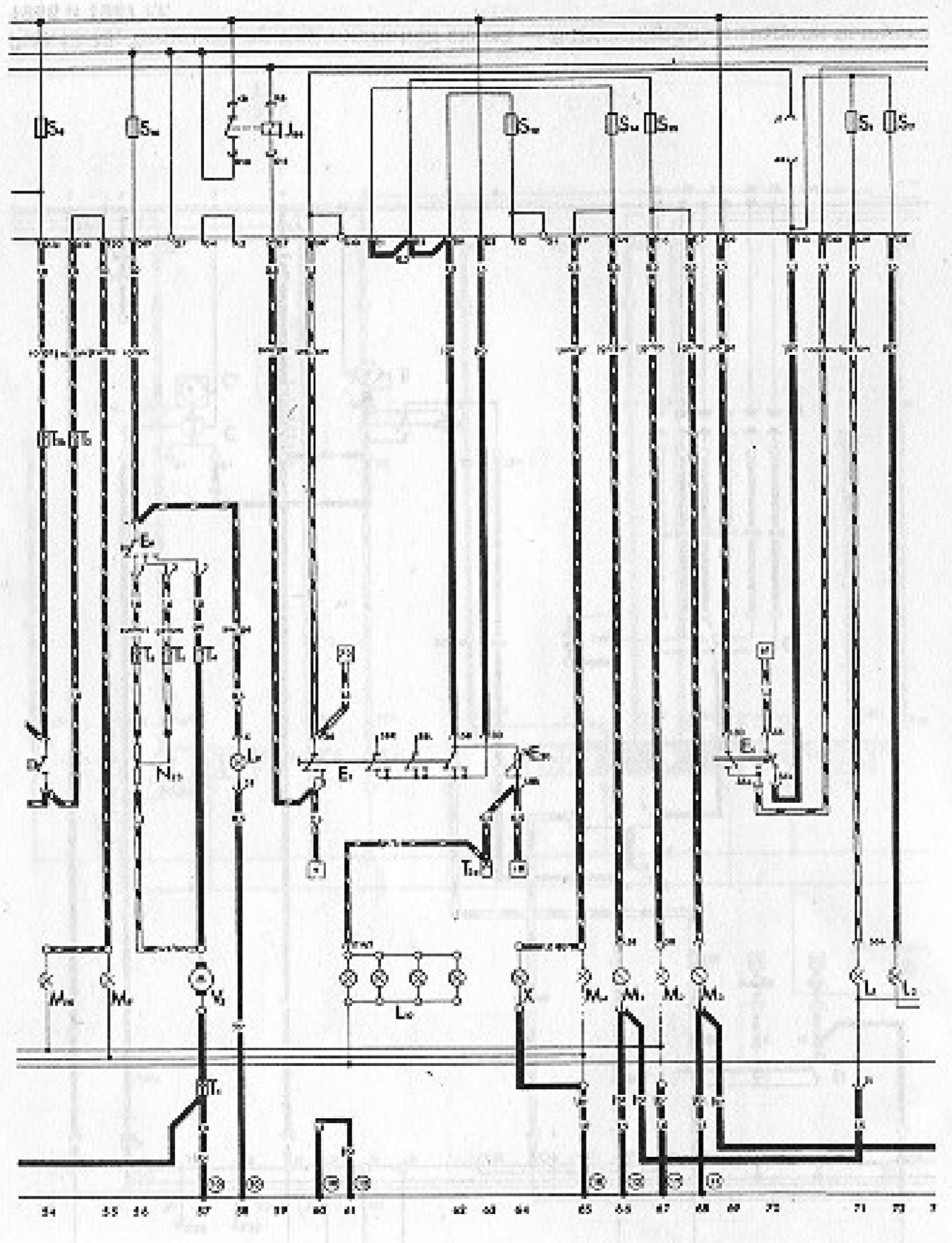

Az 1983-1985-ben gyártott 6 hengeres modellek alapvető diagramja (VW Lt 28)

Az 1983-1985-ben gyártott 6 hengeres modellek alapvető vázlata

Nagyobb kép megnyitása új ablakban »

Hagyományos megnevezések

Kijelölés	Eszköz	Szám száma
Egy	Akkumulátor	4
BE	Indító	5,6
VEL	Generátor	2,3
C1	Feszültségszabályozó	2,3
D	Gyújtás/indító kapcsoló	8-10
E1	Villanykapcsoló	60-63
E2	Irányjelző kapcsoló	44
EZ	Elakadásjelző kapcsoló	40-47
E4	Fényszóró tompító kapcsoló	69,70
E9	Ventilátor kapcsoló	56,57
E15	Hátsó ablak páramentesítő kapcsoló	37-39
E20	Műszerfali berendezések szabályozója	64
E22	Ablaktörlő kapcsoló (szünet üzemmód)	84-87
F	Féklámpa kapcsoló	53,54
F1	Olajnyomás relé	21
F2	Érintkezőkapcsoló az ajtón (bal első)	79
F4	Tolatólámpa kapcsoló	27
F7	Érintkezőkapcsoló az ajtón (hátsó tolóajtó)	76
F9	Kézifék bekapcsolva jelzőlámpa kapcsoló	20
F11	Érintkezőkapcsoló a hátsó ajtón	77
F34	Alacsony fékfolyadékszint riasztó érintkező	17
F35	Kollektorfűtő hőkapcsolója	31
F66	Alacsony hűtőfolyadékszint figyelmeztető lámpa kapcsoló	23
G	Üzemanyagszint-érzékelő	25
G1	Üzemanyagszint-jelző	11
G2	Hűtőfolyadék hőmérséklet-érzékelő	24
G3	Hűtőfolyadék hőmérsékletmérő	12
G6	Elektromos üzemanyag-szivattyú	26
É	Kürt kapcsoló	35
H1	Hangjelzés	34
J2	Riasztórelé	42,43
J6	Feszültségstabilizátor	11
J31	Ablakmosó/törlő időrelé	82,86
J59	Relé visszaállítása (az X kapcsolattartóhoz)	58,59
J81	Szívócső fűtő relé	30,31
J120	Alacsony fékfolyadékszint figyelmeztető lámpa kapcsoló	22,23
K1	Távolsági fényszóró visszajelző lámpája	75
K2	Generátor figyelmeztető lámpa	15
KZ	Alacsony olajnyomás figyelmeztető lámpa	'8
K5	Irányjelző lámpa	16
K6	Elakadásjelző lámpa	46
K10	Hátsó ablak páramentesítő figyelmeztető lámpa	39
K28	Magas hűtőfolyadék-hőmérséklet figyelmeztető lámpa (piros)	14
L1	Kétszálas fényszóróizzó, bal oldali	71,73
L2	Dupla izzószálas fényszóróizzó, jobb oldali	72,74
I 9	Világításkapcsoló megvilágító lámpa	58
L10	Fejőgép betét világító lámpája	61,62
L16	Friss levegős szellőzésvezérlő megvilágító lámpa	47
L39	Hátsó ablak páramentesítő kapcsoló világító lámpája	38
M1	Bal oldali helyzetjelző lámpa	66
M2	Hátsó lámpa, jobb	67
M3	Jobb oldali helyzetjelző lámpa	68
M4	Hátsó lámpa, bal oldali	65
M5	Irányjelző, bal első	49
M6	Irányjelző, bal hátsó	50
M7	Irányjelző, jobb első	51
M8	Irányjelző, jobb hátsó	52
M9	Féklámpa, bal oldali	55
M10	Féklámpa, jobb oldali	54
M16	Tolatólámpa, bal oldali	27
M17	Tolatólámpa, jobb oldali	29
N	Gyújtótekercs	7
N1	Automatikus fojtószelep	32
N3	Levegő bypass elzáró szelep	33
N6	Soros ellenállás	7
N23	Frisslevegő-befúvó soros ellenállása	56
N51	A szívócsonk fűtőelem fűtőeleme	30
KÖRÜLBELÜL	Elosztó	7-9
R	Gyertya csatlakozó	7-9
Q	Gyertyák	7-9
S1-S15	Biztosítékok a biztosítékdobozban
T1	Egypólusú csatlakozó a motortérben
T1a	Egypólusú csatlakozó, a műszerfal mögött
T1-ek	Egypólusú csatlakozó, a műszerfal mögött
T2	2 tűs csatlakozó, a műszerfal mögött
T2a	2 tűs csatlakozó, a műszerfal mögött
T2b	2 tűs csatlakozó, a műszerfal mögött
T2c	2 tűs csatlakozó, a műszerfal mögött
T4	4 tűs csatlakozó a műszerfal mögött
T14/	14 tűs csatlakozó a műszerfalon
V	Szélvédő tisztító elektromos motor	81,82
V2	Friss levegőfúvó	57
V5	Szélvédőmosó szivattyú	88
W	Belső világítás, elöl	80
W1	Belső világítás, hátul	78
X	Rendszámtábla világítás	64
Z1	Hátsó ablak páramentesítő	36

[Az eredeti anyag elérhető a portálon VWmanual.ru]

Földelési pontok

1	Földelővezeték az akkumulátortól a testig
3	Földelővezeték a motortól a karosszériáig
10	Földelési pont, műszerfalbetét
11	Földelési pont, a műszerfal mögött
12	Földelési pont, a műszerfal alatt, a biztosítékdoboz mellett
13	Földelési pont a tetőkereszten, bal oldalon
14	Földelési pont, a tetőkereszten (utastér)
15	Földelési pont a hossztartón (hátul)
17	Földelővezeték a kormányművön
18	Földelési pont a hossztartón (bal hátsó)
19	Földelési pont a hossztartón (jobb hátsó)
