POLO rádió ki- és beszerelése (VW Polo 4)

Az autók alapfelszereltségként lopásgátló titkosítással ellátott rádióvevőkkel vannak felszerelve. A lopásgátló kódolás megakadályozza az eszköz jogosulatlan csatlakoztatását, ha annak áramellátása megszakad. Áramkimaradás lép fel például az akkumulátor leválasztásakor, a rádió eltávolításakor vagy a biztosíték kiégésekor.

Figyelem: A rádió verziójától függően az akkumulátor leválasztása előtt győződjön meg arról, hogy rendelkezik a rádió kódjával. Ha a kód ismeretlen, a rádiót csak VW szervizben vagy a gyártón keresztül lehet újra csatlakoztatni. A kódszám a rádió használati útmutatójában található. Ezt a kódot nem szabad a járműben tárolni.

A VW csoport béta és gamma rádiórendszereit a műszercsoporton keresztül kódolják. Ezért a tápfeszültség le- és visszakapcsolása, valamint magának a rádiónak a ki- és beszerelése esetén nem szükséges a biztonsági kód megadása.



A gyárilag telepített rádió vezetőkkel ellátott tartóval van felszerelve, amely lehetővé teszi a rádió gyors be- és leszerelését. Ehhez először is két VW-3316-os lehúzóra lesz szüksége.

Eltávolítás

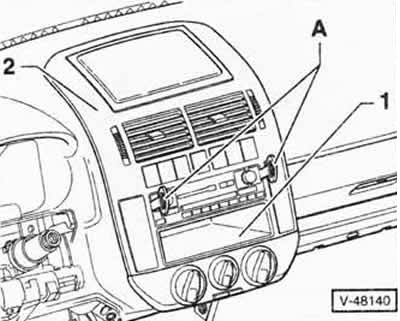

Megjegyzés: Az áttekinthetőség kedvéért az ábra a műszerfalat mutatja eltávolított kormánykerékkel. 1 - tárolópolc, 2 - rádió/fűtőrendszer vezérlőpultja a konzolon.

Helyezze be az "A" lehúzókat a jobb és bal oldali nyílásokba úgy, hogy azok rögzítve legyenek.

Figyelem: Ne nyomja oldalra a lehúzókat, és ne döntse meg őket.

Húzza ki a rádiót a rögzítési résből a lehúzó fülek segítségével. Húzza ki a rádió hátulsó csatlakozóit, beleértve az antenna csatlakozóját is.

Nyomja befelé a rádión lévő oldalsó rögzítőfüleket, és húzza ki mindkét lehúzót a rádión lévő nyílásokból.

Távolítsa el az "1" tárolópolcot.

Telepítés

Csatlakoztassa a rádió hátulján található dugaszoló csatlakozókat, beleértve az antenna csatlakozóját is, és csúsztassa a rádiót a rögzítőnyílásba, amíg a helyére nem kattan.

Kikapcsolt gyújtás mellett csatlakoztassa a földelő (-) vezetéket az akkumulátorhoz.

Figyelem: Kövesse a fejezetben található utasításokat "Az akkumulátor eltávolítása és behelyezése".

Ha szükséges, írja be a rádiólopás elleni védelmi kódot. Kapcsolja be a rádiót és ellenőrizze a működését.

A VW konszern rádió/rádiórendszer alfa kódjának megadása

Kapcsolja be a rádiót.


Nyomja meg egyszerre a TR és a TA hullámtartomány gombjait, amíg az "1000" üzenet meg nem jelenik a rádió kijelzőjén, majd engedje fel a gombokat.

Használja az 1-4 rádióállomás-választó gombokat a titkos kódszám megadásához. Ebben az esetben az 1-es gomb a kódszám első pozícióját, a 2-es gomb a kódszám második pozícióját állítja be, és így tovább. Nyomja meg az egyes gombokat, amíg a kívánt kódszám meg nem jelenik a kijelzőn.

A teljes kódszám beírása után nyomja meg ismét egyszerre a TP és a TA gombot, amíg a "SAFE" üzenet meg nem jelenik a kijelzőn. Engedje el a gombokat. A rádióerősítő most újra készen áll a működésre, a gyújtáskulcs kihúzásakor a rádió neve melletti LED-nek villognia kell.

Megjegyzés: Ha tévedésből helytelen kódszámot ad meg, a megjelenő "SAFE" üzenet először villogni kezd, majd leáll. Ezt követően a kódszám bevitelének teljes folyamata egyszer megismételhető. Ha ismét rossz kódszámot ír be, a rádió körülbelül egy órára le lesz tiltva, és nem lehet csatlakoztatni. Egy óra elteltével – a vevőnek bekapcsolva kell maradnia – a megfelelő kódszám beírásával újra megpróbálhatja eltávolítani az elektronikus zárat. Ez a ciklus minden további próbálkozásnál megismétlődik.

Csak a navigációs rendszer egységéhez

Eltávolítás

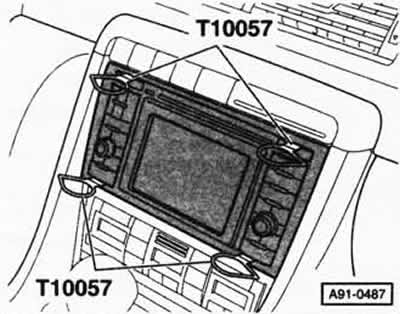

A gyárilag telepített navigációs rendszer egység eltávolításához négy darab VW T10057 lehúzó készlet szükséges. Helyezze be a lehúzókat úgy, hogy a dombornyomott jelölés felfelé nézzen. A Top L betűknek a bal oldali lehúzókon felül, a Top R betűknek pedig a jobb oldali lehúzókon felül kell lenniük.



(Tekintse meg az eredetit ezen az erőforráson: VWmanual)

Helyezze be a T10057 VW lehúzókat a jobb és bal oldali nyílásokba, amíg a helyükre nem pattannak.

Húzza ki a navigációs rendszer egységet a rögzítési résből a lehúzó fülek segítségével. Húzza ki a dugaszoló csatlakozókat a készülék hátuljáról, beleértve az antenna csatlakozóját is.

Nyomja meg a rögzítőlemezeket a blokkon, és húzza ki a lehúzókat a nyílásokból.

Telepítés

Csatlakoztassa a dugaszolható csatlakozókat a navigációs rendszer egység hátuljához, beleértve az antenna csatlakozóját is, csúsztassa be az egységet a rögzítőnyílásba, és nyomja addig, amíg a helyére nem kattan.

Kikapcsolt gyújtás mellett csatlakoztassa a földelő (-) vezetéket az akkumulátorhoz.

Figyelem: Kövesse a fejezetben található utasításokat "Az akkumulátor eltávolítása és behelyezése".

Kapcsolja be a navigációs rendszert és ellenőrizze működését.
