Eltávolítás
Figyelem! A munka megkezdése előtt olvassa el a légzsákok kezelésére vonatkozó biztonsági óvintézkedéseket.
1. Először válassza le az akkumulátor negatív (-), majd a pozitív (+) pólusát, hogy elkerülje a légzsák esetleges kioldódását az oszlopon. Tekerje be az akkumulátor negatív pólusát szigetelőszalaggal.
2. Távolítsa el a középső oszlop burkolatának felső és alsó részét.
Figyelem! Nincs szükség a biztonsági öv rögzítőelemének leválasztására az oszlopról.
3. Távolítsa el a hátsó D-oszlop kárpitját.

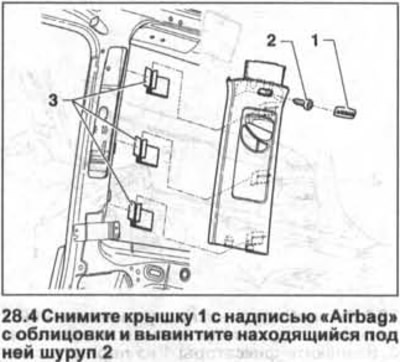

4. Távolítsa el a borításról az "Airbag" feliratú 1 fedelet, és csavarja ki az alatta található csavart 2 (lásd az illusztrációt).
Figyelem! Az "Airbag" burkolata megsérül, amikor eltávolítják, és ki kell cserélni egy újra.
5. Oldja ki a 3 rögzítőelemet, amelyek a kárpit tetejét az oszlophoz rögzítik (lásd a 28.4 ábrát).
6. Távolítsa el a hátsó oldalburkolatot.
7. Csavarja ki a rögzítőcsavart, és távolítsa el a hátsó biztonsági öv tartókonzolját az oldalfalról.
8. Oldja ki a biztonsági öv hevedert az öv helyzetbeállító gombja alatti nyíláson keresztül, és távolítsa el a középső oszlop kárpitjának felső részét.
Telepítés
9. Győződjön meg arról, hogy a kárpitrögzítők nem sérültek, és megfelelően illeszkednek a kárpiton. Ha szükséges, cserélje ki a sérült rögzítőelemeket újakra.
Az oszlopburkolat felszerelése az eltávolítással fordított sorrendben történik.
10. Rögzítse a biztonsági öv tartóját az oszlophoz a csavarral, 40 Nm nyomatékkal.
11. Győződjön meg arról, hogy a kárpit illeszkedik az ajtótömítés alá, és hogy az öv helyzetbeállító gombja megfelelően illeszkedik a reteszbe.
12. Ellenőrizze a biztonsági öv magasságállítójának működését.
