Tartalomjegyzék: Tompított fényszóró ↓ Távolsági fényszóró izzója ↓ Első parkolólámpa izzója ↓ Első irányjelző lámpa ↓ Első ködlámpa ↓ Oldalsó irányjelző ismétlő lámpa ↓ Hátsó lámpa izzók ↓ Rendszámtábla világítás ↓
Figyelmeztetés: A külső izzó cseréje előtt távolítsa el a földkábelt az akkumulátorról. Ne feledje, hogy ha az izzó éppen most világított, akkor túl forró lehet.
Figyelmeztetés: A külső izzó cseréje előtt ellenőrizze a kapcsolódó elektromos áramkört és biztosítékot. Ne érintse meg puszta kézzel a lámpa üvegburáját. Az ujjlenyomat elpárolog és leülepszik a reflektorra, ami rossz megvilágítást eredményez. A hibás lámpákat feltétlenül cserélje ki azonos típusú lámpákra. Tiszta, szöszmentes ruhával vagy alkohollal törölje le a véletlenül megérintett foltokat.
Figyelmeztetés: A H7-es izzók nyomás alatt vannak, és cserekor szétrepedhetnek, ezért viseljen kesztyűt és védőszemüveget az izzók cseréjekor.
Tompított fényszóró
1. Nyissa ki a motorháztetőt.

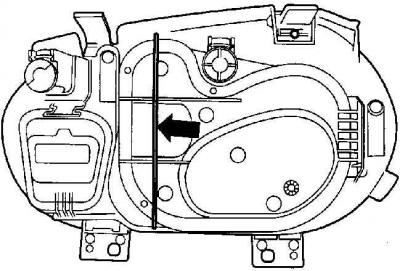

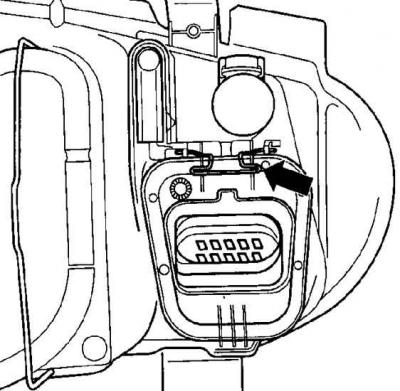

2. A fényszóró hátulján nyomja meg az íves rugókapcsot (nyíl), és vegye le a védősapkát a fényszóróról.

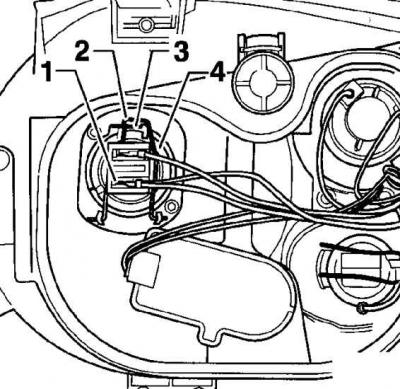

3. Távolítsa el az elektromos csatlakozót (1) a tompított fényszóróról (4) (2 – rugós huzalcsipesz, 3 – támasztófül).
4. Nyomja meg a rugós huzalkapcsot (2) és vegye ki a tartófül (3) alól, és mozgassa oldalra a rugós kapcsot (lásd a 14.24. ábrát).
5. Távolítsa el az izzót a fényszóróból.
6. Az izzó beszerelésekor ne érintse meg kézzel az üvegkörtét.
7. Szerelje be az új izzót úgy, hogy a lemez peremének rögzítő orra illeszkedjen a reflektor mélyedésébe.
8. Rögzítse az izzót rugós kapocs segítségével, akassza rá a tartófülre.
9. Csatlakoztassa az elektromos csatlakozót az izzóhoz.
10. Szerelje fel a hátsó műanyag fényszórófedelet, és rögzítse a rugós kapocs segítségével.
11. Ellenőrizze és szükség esetén állítsa be a fényszórókat.
12. Zárja le a motorháztetőt.
Távolsági fényszóró izzója
1. Nyissa ki a motorháztetőt.
2. A fényszóró hátulján oldja ki a rugós kapcsot, amely a távolsági fényszóróház tetejét rögzíti. Oldja ki a ház alját, és vegye le a fényszóróról.

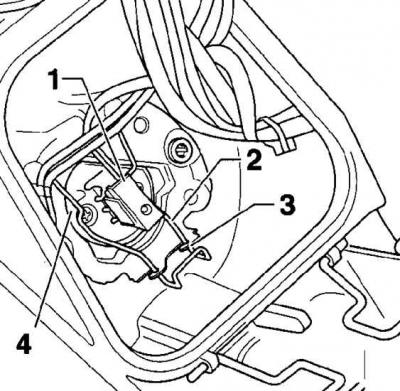

3. Válassza le az elektromos csatlakozót (1) a távolsági fényszóróról (4) (2 – huzalkapocs, 3 – támasztófül).
4. Nyomja meg a rugós huzalkapcsot (2), válassza le a tartófülről (3), és billentse oldalra.
5. Távolítsa el a távolsági fényszóró izzóját a reflektorból.
6. Ne érintse meg kézzel az üvegburát.
7. Szerelje be az új izzót úgy, hogy a lemez peremének rögzítő orra illeszkedjen a reflektor mélyedésébe.
8. Rögzítse az izzót rugós kapocs segítségével, rögzítve a tartófülhez.
9. Csatlakoztassa az elektromos csatlakozót az izzóhoz.
10. Szerelje fel a távolsági fényszóró izzójának hátsó műanyag fedelét, és rögzítse a rugós kapocs segítségével.
11. Ellenőrizze és szükség esetén állítsa be a fényszórókat.
12. Zárja le a motorháztetőt.
Első parkolólámpa izzója
1. Nyissa ki a motorháztetőt.

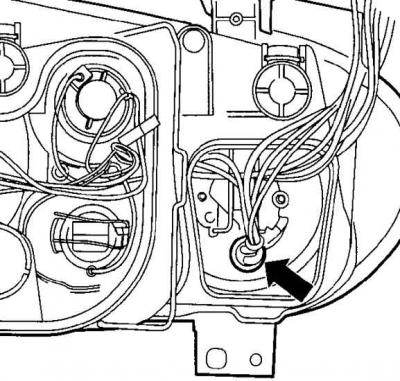

2. Távolítsa el a műanyag fedelet a távolsági fényszóró izzójáról.
3. Húzza ki a foglalatot az első parkolólámpa izzójával a reflektorból.
4. Húzza ki az izzót az izzótartóból.
5. Szerelje be az új izzót úgy, hogy benyomja az izzótartóba.
6. Helyezze be ütközésig a foglalatot az izzóval a fényszóró reflektorába.
7. Szerelje fel a távolsági fényszóró izzójának műanyag fedelét.
8. Zárja le a motorháztetőt.
Első irányjelző lámpa
1. Nyissa ki a motorháztetőt.

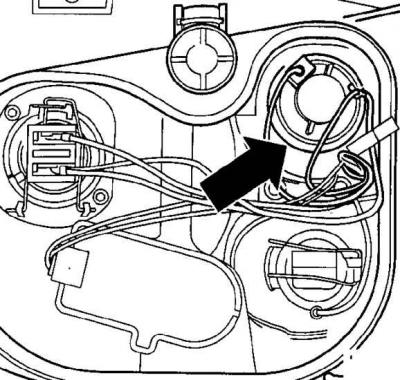

2. Távolítsa el a tompított fényszóró izzófedelét.
3. Forgassa el az izzótartót az óramutató járásával ellentétes irányba, és vegye ki a fényszóróból.
4. Nyomja meg és ebben a helyzetben forgassa el az izzót az óramutató járásával ellentétes irányba, hogy kivegye a foglalatból.
5. Helyezze be az új izzót a foglalatba, nyomja meg és ebben a helyzetben forgassa el az izzót az óramutató járásával megegyező irányba, amíg a helyére nem pattan a foglalatban.
6. Helyezze be a foglalatot az izzóval a fényszóróházba, és forgassa el az óramutató járásával megegyező irányba, amíg a helyére nem kattan.
7. Szerelje fel a tompított fényszóró izzójának műanyag fedelét.
8. Zárja le a motorháztetőt.
Első ködlámpa
1. Nyissa ki a motorháztetőt.
2. Távolítsa el a tompított fényszóró izzójának műanyag fedelét.

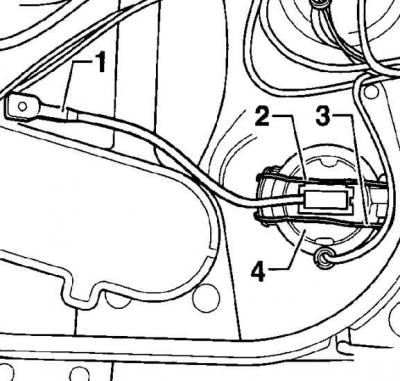

3. Válassza le az elektromos csatlakozót (1) az első ködlámpáról (4) (2 – rugós kapocs, 3 – tartósaru).
4. Nyomja meg a rugós huzalkapcsot (2), távolítsa el a tartófülről (3), és mozgassa oldalra.
5. Távolítsa el az első ködlámpát a reflektorról.
6. Szerelje be az új izzót úgy, hogy a lemez peremének rögzítő orra illeszkedjen a reflektor mélyedésébe.
7. Rögzítse az izzót rugós drótkapocs segítségével.
8. Csatlakoztassa az izzó elektromos csatlakozóját.
9. Szerelje fel a tompított fényszóró izzójának műanyag fedelét.
10. Zárja le a motorháztetőt.
Oldalsó irányjelző ismétlő lámpa

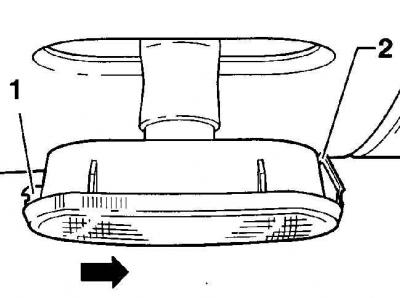

1. Óvatosan mozgassa előre az irányjelző jelismétlőt és vegye le a szárnyról (1 - reteszelő fül, 2 - támasz).
2. Távolítsa el az izzótartót az oldalsó irányjelző jelismétlőről.
3. Vegye ki a hibás lámpát a foglalatból, és helyezzen be egy új lámpát a foglalatba.
4. Dugja be a foglalatot az izzóval az oldalsó irányjelző jelismétlőbe, amíg az a helyére nem kattan.
5. Először helyezze be az oldalsó irányjelző jelismétlőt a támasztékkal a karosszéria nyílásának hátsó részébe, majd nyomja le, amíg teljesen be nem záródik.
Hátsó lámpa izzók

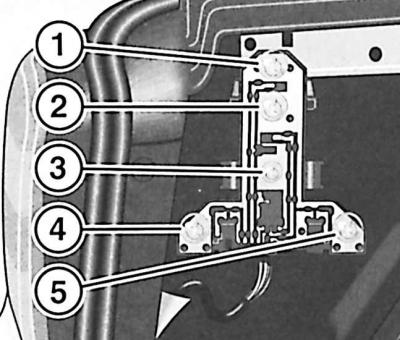

A lámpák elrendezése a hátsó lámpában
- 1 - féklámpa izzója;
- 2 - irányjelző lámpa;
- 3 - oldalsó lámpa;
- 4 - ködlámpa lámpa (csak az autó egyik oldalán);
- 5 - hátrameneti lámpa
1. Nyissa ki a hátsó ajtót.

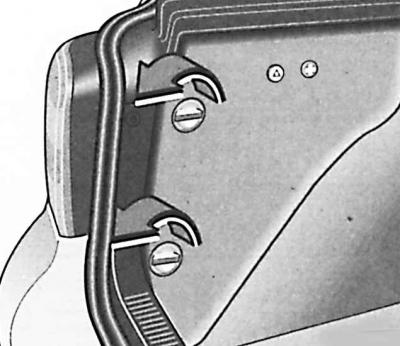

2. Nyissa ki az oldalsó csomagtartó fedelét. Ehhez forgassa el mindkét reteszt az óramutató járásával ellentétes irányba, és nyissa ki a fedelet.
3. Húzza ki az elektromos csatlakozót a lámpatartóból.

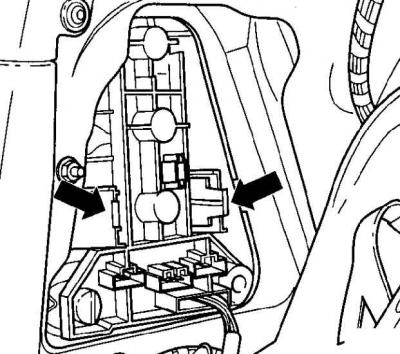

4. Nyomja mindkét rugókapcsot a lámpatartó közepe felé (nyilak), és távolítsa el a lámpatartót.
5. Nyomja meg és ebben a helyzetben forgassa el a hibás izzót az óramutató járásával ellentétes irányba, hogy kivegye a lámpatartóból.
6. Helyezze be az új izzót a lámpafoglalatba, nyomja meg és ebben a helyzetben forgassa el az óramutató járásával megegyező irányba, amíg az izzó nem rögzül.
7. Helyezze be a lámpatartót a helyére, és a kapcsok automatikusan rögzítik a helyére.
8. Csatlakoztassa az elektromos csatlakozót a lámpatartóhoz.
9. Csukja be az oldalsó csomagtér fedelét.
10. Csukja be a hátsó ajtót.
Rendszámtábla világítás

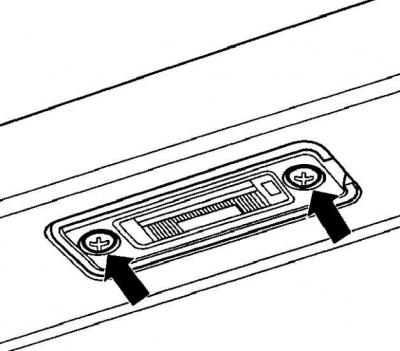

1. Csavarja ki a fényszóróüveget rögzítő csavarokat, és óvatosan csavarja le az üveget.
2. Vegye ki a hibás izzót a foglalatból, és helyezzen be egy új izzót.

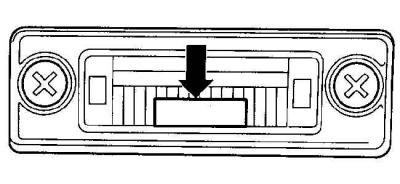

3. Helyezze be a lámpa üvegét a megfelelő lyukba, ügyelve a gumitömítés és a lámpa megfelelő helyzetére. Csillogásmentes csík ezüst színű (nyíl jelzi) a jármű eleje felé kell elhelyezni.
4. Óvatosan húzza meg a fényszóró üvegét rögzítő csavarokat.
