A világítási tartomány beállítása (VW Golf 3)

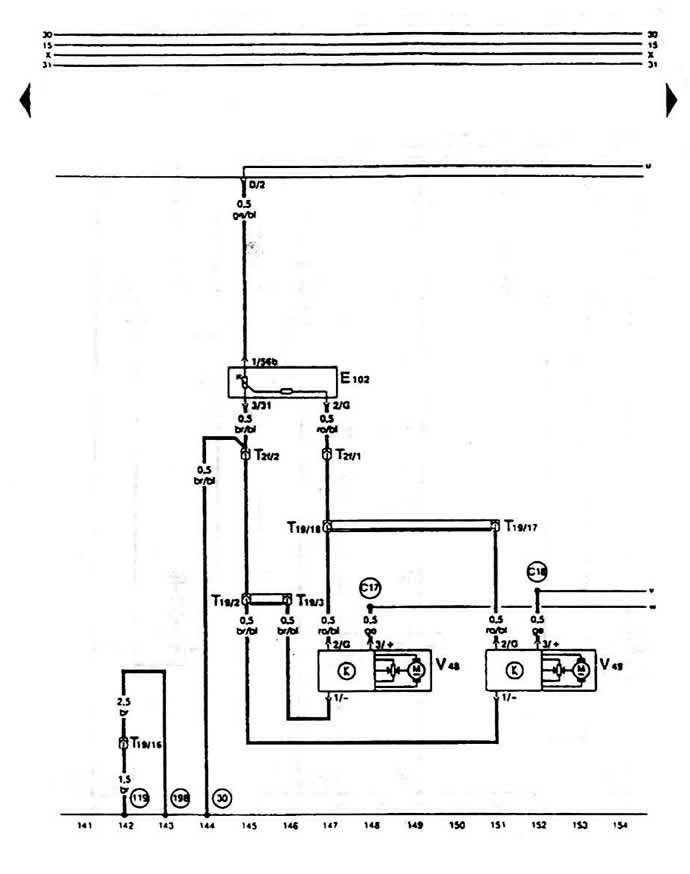

11. ábra A világítási tartomány beállítása:

• E102 - fényszóró helyzetszabályozó
• T2f - dupla dugó, az elülső falhoz, balra
• T190 - 19 tűs csatlakozó, hátsó rács, jobb
• V48 - motor, bal, a fényszóró helyzetének beállításához
• V49 - motor, jobb, a fényszóró helyzetének beállításához

Kapcsolódási pontok a testtel (körben):

• 30 - földelési pont, a relélemez mellett
• 119 – 1. testcsatlakozás, a fényszórókábelben
• 198 - földcsatlakozás, világítási kábelben, elöl
• C17 - pozitív (+) csatlakozás (58b), a világítási kábelben, elöl

Kábel színjelölései:

• ws - fehér
• sw - fekete
• ro - piros
• br barna
• gn - zöld
• gr - szürke
• li - lila
• ge - sárga
• bl - kék

Biztosítékok listája:

• 30A - zöld
• 25A - fehér
• 20A - sárga
• 15A - kék
• 10A - piros
