Upute: Nakon ugradnje komponenti ispušnog sustava potrebno je provjeriti odsutnost unutarnjeg naprezanja u sustavu, kao i postojanje dovoljnog razmaka između komponenti sustava i karoserije. Ako je potrebno, olabavite dvostruku stezaljku i poravnajte ispušnu cijev i prigušivač tako da postoji dovoljan razmak od karoserije i da pričvrsni elementi budu ravnomjerno opterećeni. Zamijenite samosigurnosne matice. Prilikom zamjene filtra čestica ili senzora tlaka ispušnih plinova 1-G450-, potrebno je prilagoditi senzor tlaka ispušnih plinova 1-G450- putem testera: vođene funkcije; adaptacija senzora tlaka ispušnih plinova 1-G450-.

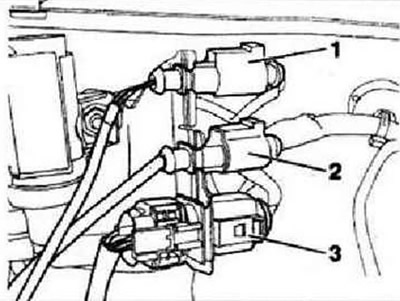

Uklonite bateriju i podlogu za montažu baterije. Uklonite kućište filtra za zrak. Odvojite konektor lambda sonde "G39" "3", kao i konektor osjetnika temperature ispušnih plinova 4 G648- "2".

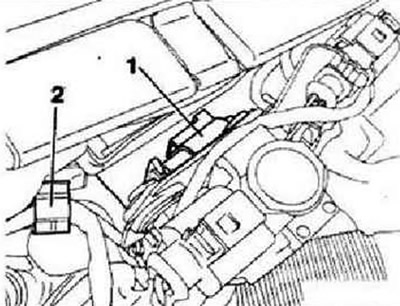

Odvojite konektor 3 osjetnika temperature ispušnih plinova "G495" "1" (fiksiran iza držača). Odvojite konektore od držača i izvadite kablove iz držača na prednjoj stijenci kutije za odvod vode "2" i turbopunjača.

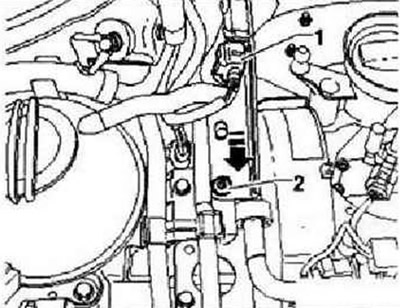

Odvojite konektor, odvrnite vijak "2" i uklonite nosač osjetnika tlaka ispušnih plinova 1 "G450", uključujući osjetnik pomicanjem u smjeru vožnje. Uklonite osjetnik tlaka ispušnih plinova 1-G450- na filtru čestica dizela.

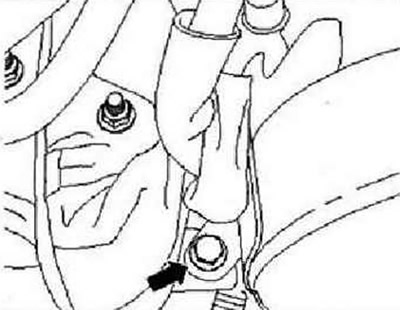

Odvijte pričvrsni vijak "strelica" na gornjem nosaču filtra čestica dizela. Uklonite ladicu za zvučnu izolaciju. Uklonite podokvir s prijenosnikom upravljača.

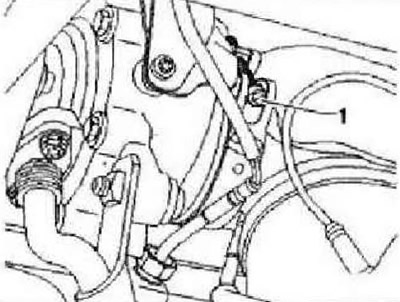

Otpustite stezaljku "1" koja spaja filtar čestica i turbopunjač. Otpustite matice koje pričvršćuju filtar čestica na nosač pomoću ključa sa čegrtaljkom T10384.

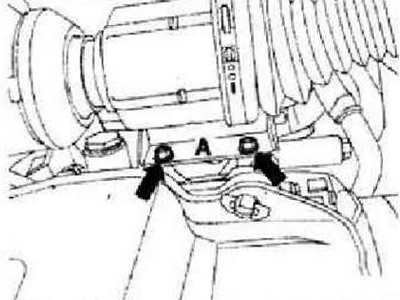

Otpustite matice koje pričvršćuju "strelicu" nosača filtra čestica "A" na blok cilindra. Ostavite nosač na bloku cilindra.
Automobili s prednjim pogonom

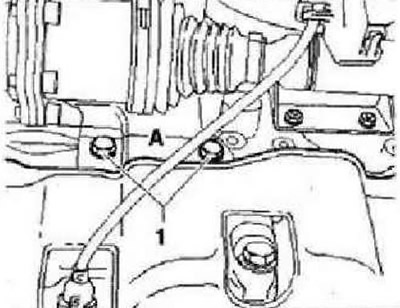

Odvijte vijke "1" toplinskog štita "A" iznad desne pogonske osovine i uklonite štit.
Vozila s pogonom na sve kotače

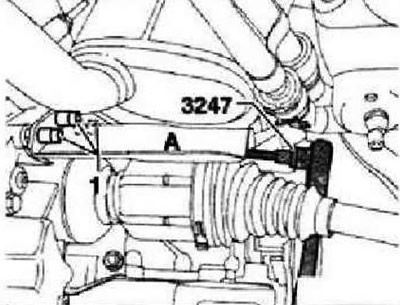

Odvijte vijke "1" toplinskog štita "A" desnog pogonskog vratila pomoću utičnice od 8 mm "3247". Ako je potrebno, lagano gurnite filtar dizelskih čestica prema gore kako biste pristupili stražnjem vijku.
Sve
Osigurajte odvojivi element prednjeg dijela ispušnog sustava transportnom zaštitom "T10404". Otpustite stezaljku na ispušnoj cijevi. Nemojte uklanjati stezaljku. Uklonite nosač filtra čestica "A". Pomaknite montažnu stezaljku u smjeru ispušne cijevi. Uklonite filtar čestica s ispušnom cijevi pomicanjem prema dolje. Pazite da ne oštetite žice ili druge komponente.
Montaža
Osigurajte odvojivi element prednjeg dijela ispušnog sustava transportnom zaštitom "T10404". Ugradite DPF nosač na mjesto na dnu bloka cilindra i rukom zategnite matice za pričvršćivanje nosača. Ugradite filtar dizelskih čestica na nosač. Pričvrstite ispušnu cijev za pogonsko vratilo ili tijelo odgovarajućim sredstvima. Uvrnite rukom pričvrsni vijak na gornjem nosaču filtra čestica dizela. Gurnite dvostruku stezaljku u ispravan položaj na ispušnoj cijevi. Povucite električne kabele senzora temperature prema gore. Postavite stezaljku na turbopunjač u odgovarajući položaj i zategnite je. Zategnite pričvrsne vijke sljedećim redoslijedom.
1. Donji nosač filtra čestica dizela na blok motora.
2. Diesel filter čestica na donji nosač, koristite otvoreni ključ sa čegrtaljkom "T10384".
[Članak je objavljen na portalu www.VWMANUAL.ru]
3. Diesel filter čestica na gornji nosač.
Ugradite toplinski štit pogonskog vratila pomoću utičnice od 8 mm "3247". Spojite desni spoj pogonskog vratila na prijenosno kućište. Ugradite podokvir s prijenosnikom upravljača. Ugradite vješalicu ispušne cijevi na podokvir. Zategnite dvostruku ispušnu stezaljku.
