1.9L BJB sustav usisa zraka s turbopunjačem (VW Caddy 3)

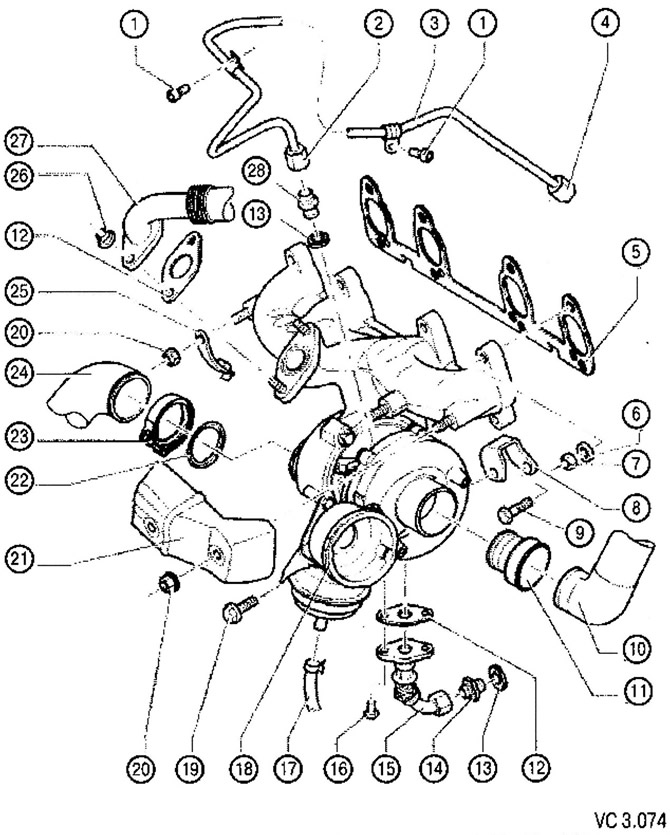

Popis jedinica i dijelova usisnog trakta 1,9 l BJB dizelskog motora s tehnološkim bilješkama o popravcima prema slici VC3.074:
1. Vijak: 10 Nm.
2. Spojna matica: 22 Nm.
3. Vod ulja pod tlakom:
- Prije ugradnje dovodnog uljnog voda provjerite ima li začepljenja;
- Prije ugradnje turbopunjača na spojnu cijev dovodnog uljnog voda, ulijte ulje u turbopunjač kroz cijev uljnog voda.
4. Spojna matica: 22 Nm.
5. Brtva;
- zamijenite novim tijekom montaže.
6. Podloška.
7. Matica: 25 Nm:
- zamijenite novim tijekom montaže.
8. Nosač.
9. Vijak; 40 Nm:
- Prvo ručno zategnite sve vijke.
10. Spojna cijev: zračni filter - turbopunjač.
11. Spojni element.
12. Brtva:
- zamijenite novim tijekom montaže.
13. Brtveni prsten
- zamijenite novim tijekom montaže.
14. Cijev: 40 Nm.
15. Povratni vod za ulje u blok cilindra:
- zategnite spojnu maticu momentom od 30 Nm.
16. Vijak za pričvršćivanje prirubnice povratnog uljnog voda: 17 Nm.
17. Spajanje vakuumskog crijeva
vakuumska komora s blokom
elektromagnetski ventili.
18. Turbopunjač;
- može se zamijeniti samo kao kompletan sklop s ispušnim kolektorom.
19. Vijak za montažu turbopunjača: 20 Nm;
- Prvo ručno zategnite sve vijke.
20. Vijak za pričvršćivanje toplinskog štita: 20 Nm:
- zamijenite novim tijekom montaže.
21. Toplinski štit.
22. Brtvljenje:
- zamijenite novim tijekom montaže.
23. Stezaljka: 7 Nm.
24. Usisna cijev.
25. Nosač dovodne cijevi za ulje:
- prije ugradnje osigurajte tlačni vod ulja.
26. Vijak za pričvršćivanje spojne cijevi: 22 Nm;
- zamijenite novim tijekom montaže,
27. Spojna cijev na obilazni ventil ispušnih plinova.
28. Cijev: 30 Nm:
- zamijenite novim tijekom montaže;
- nanesite tanki sloj maziva na navoje i potpornu površinu.
