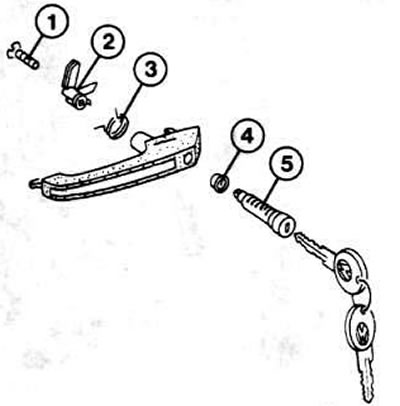

Замочный цилиндр (5): 1 - стопорный винт; 2 - захват; 3 - пружина; 4 - уплотняющее кольцо |

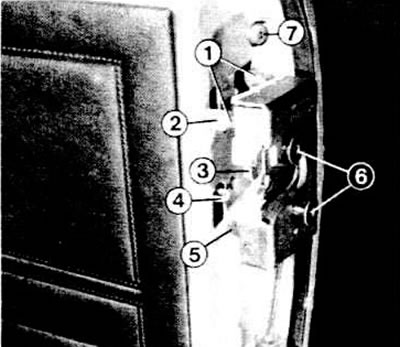

На фото показан дверной замок выпуска после октября 1976 г.: 1 - предохранительный рычаге втулкой (2); 3 - запирающий ротор; 4 - соединительная тяга; 5 - рычаг; 6 - винты; 7 - винт внешней ручки двери. |
В моделях выпуска до октября 1976 г.: снять дверную обшивку.
Снять дверную ручку (читайте в следующем разделе).
Вывинтить два винта (с крестообразными пазами) на узкой стороне двери над замком и под ним.
Отсоединенный дверной замок таким образом повернуть, чтобы можно было снять тягу с внутренней дверной ручки.
В моделях выпуска после октября 1976 г.: отвинтить оба винта (с внутренними шестигранниками) дверного замка.
Смотрите оригинал на веб-сайте: VWMANUAL.ru
Замок блокировать и немножко вытянуть.
Через отверстие внизу, в дверном замке вставить отвертку, благодаря чему вал рычага блокируется. Только так можно снять соединительную тягу к внутренней ручке.
Вытянуть предохранительный рычаг сверху из втулки.
При установке дверная ручка замка должна быть в блокированном состоянии.
