Зняцце і ўстаноўка акумулятарнай батарэі

Аўтамабілі з бензінавага рухавіка

Зняцце

Для зняцця АКБ трэба выканаць наступныя дзеянні.

1. Адлучыць клемы ад АКБ.

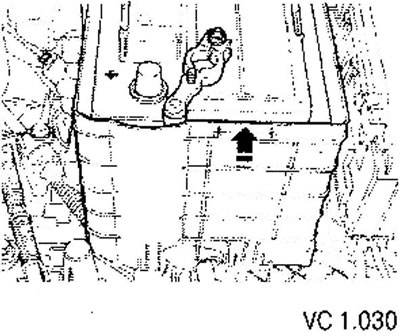

2. Рухам уверх (стрэлка) выняць сценку кораба АКБ.

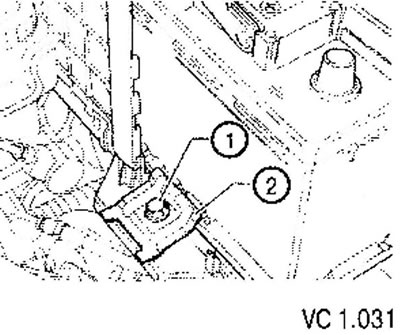

3. Адкруціць крапежны ніт (1) і зняць крапежны клямар (2).

4. Выняць акумулятарную батарэю.

Ўстаноўка

Устаноўка ажыццяўляецца ў зваротнай паслядоўнасці, пры гэтым неабходна выконваць наступныя прадпісанні.

Зацягнуць разьбовыя злучэнні загаданым момантам зацяжкі.

Пасля ўстаноўкі праверыць надзейнасць мацавання АКБ.

Падлучыць клемы да АКБ.

Увага: аслабленае мацаванне АКБ можа пацягнуць за сабой непажаданыя наступствы:

• скарачэнне тэрміну службы з-за пашкоджанняў з прычыны вібрацый (небяспека выбуху);
• ненадзейнае мацаванне АКБ прыводзіць да разбурэння яе пласцін;
• пашкоджанне корпуса акумулятарнай батарэі ў выніку трэнні аб клямары мацавання можа прывесці да ўцечкі электраліта, што стане прычынай дарагога рамонту;
• пагаршэнне пасіўнай бяспекі пры аварыях.

Аўтамабілі з дызельнымі рухавікамі

Зняцце

Для зняцця АКБ трэба выканаць наступныя дзеянні.

1. Выняць алейны мац.

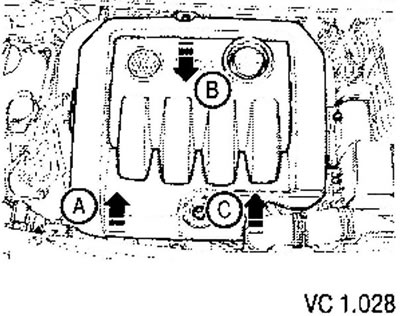

2. Зняць кажух рухавіка, пацягнуўшы яго спачатку ўверх (стрэлка А), а затым наперад (стрэлка Ў).




3. Адлучыць клемы ад АКБ, для чаго выканаць наступныя дзеянні.

3.1. Прыслабіць спружынны хамут (1), адлучыць вакуумны шланг (2) і вывярнуць ніт (3) мацаванні корпуса паветранага фільтра.

3.2. Адлучыць шланг плота паветра ад корпуса паветранага фільтра.

3.3. Рухам уверх вызваліць з мацаванняў корпус паветранага фільтра і зняць яго.



3.4. Рухам уверх (стрэлка) выняць сценку кораба АКБ.



3.5. Адкруціць шрубу мацавання (1) і зняць крапежную клямку (2).

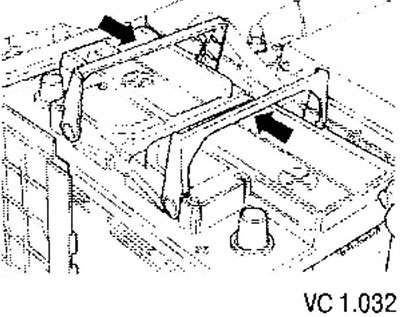

3.6. Падняць ручкі (стрэлкі) і, узяўшыся за іх, выняць АКБ.

Ўстаноўка

Ўстаноўка ажыццяўляецца ў зваротнай паслядоўнасці.

Моманты зацяжкі крапяжу АКБ:

• Клема на вывадзе АКБ М6: 6 Нм.
• Дадатковая клема да асноўнай клемы АКБ (1) М6: 6 Нм.
• Ніт крапежнай клямары М8х35: 20 Нм.
