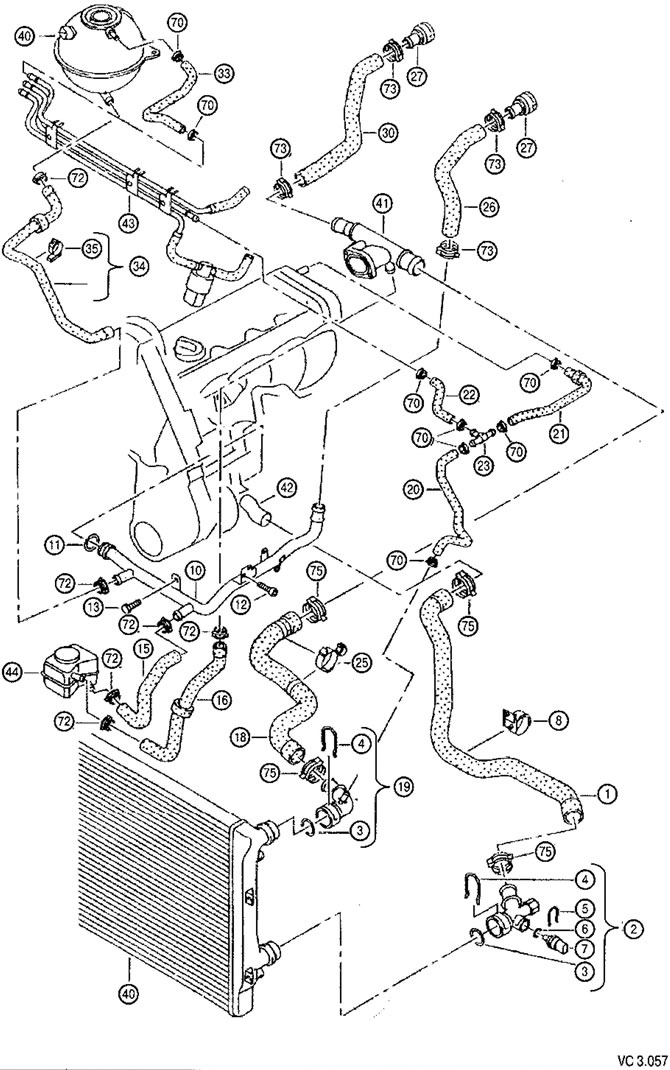

Спецыфікацыя вузлоў і дэталяў сістэмы ахладжэння дызельнага рухавіка 2,0 л BDJ да малюнка VC3.057
Паз. | Нумар дэталі | Найменне | Заўвага | Шт. |
1 | 1К0121051 S | Выхадны шланг радыятара | 1 | |
(2) | 1К0122291 N | Хуткараздымная муфта | 1 | |
2 | 1К0122291 АН | Хуткараздымная муфта для аўтамабіляў з кандыцыянерам | 1 | |
3 | Ушчыльняльнае кольца | 32x4-14 | 1 | |
4 | 1J0121 142 | Спружынная зашчапка | 2 | |
5 | 032121 142 | Спружынная зашчапка для аўтамабіляў з кандыцыянерам | 1 | |
6 | Ушчыльняльнае кольца | 19,6x3,6 | 1 | |
(7) | 1J0 959 481А | Датчык-выключальнік вентылятара з 3-кантактным раздымам | 95-84С/102-91С | 1 |
7 | 06А919501 | Датчык тэмпературы для аўтамабіляў з кандыцыянерам з 3-кантактным раздымам | Чорны 20 мм | 1 |
8 | 1К0 121093 У | Кранштэйны шланга | 35 мм | 1 |
10 | 03G121 065G | Зваротны калектар | 1 | |
11 | 06В 121 687 | Ушчыльняльнае кольца | 20,5x5,5 | 1 |
12 | Вінт | М10х25 | 1 | |
13 | Вінт шасцігранны самакантравальны | М7х12 | 1 | |
15 | 1К0121 058AD | Шланг сістэмы астуджэння (алейны радыятар - зваротны калектар ОЖ) | 1 | |
16 | 1К0121 096 AM | Шланг сістэмы астуджэння (калектар ОЖ - алейны радыятар) | 1 | |
18 | 1К0121 101АА | Шланг сістэмы астуджэння (калектар ОЖ - радыятар) | 1 | |
19 | 6Q0 122291 Е | Хуткараздымная муфта | 1 | |
20 | 1K0121447BJ | Шланг лініі скіду пара 8 пашыральны бачок | 1 | |
21 | 1К0121447 ВК | Шланг лініі скіду пара ў пашыральны бачок | 1 | |
22 | 1К0121 447 BL | Шланг лініі скіду пара ў пашыральны бачок | 1 | |
23 | Траяк Т-вобразнай формы | 8x8x8 | 1 | |
25 | Кранштэйны шланга | 1 | ||
26 | 2К0 121073 А | Зваротны шланг ацяпляльніка | 1 | |
27 | ЗВ0122 291 У | Хуткараздымная муфта | 1 | |
30 | 2К0121 157 У | Напорны шланг ацяпляльніка | 1 | |
33 | 1К0121447Т | Шланг лініі скіду пара ў пашыральны бачок | 1 | |
34 | 1К0122 109 АН | Шланг сістэмы астуджэння (пашыральны бачок - зваротны калектар) F 2К-5-150 000* | 1 | |
(34) | 3С0122Ю9Е | Шланг сістэмы астуджэння (пашыральны бачок - зваротны калектар) F 2К-5-150 001* | 1 | |
35 | 1К0121 093 А | Кранштэйны шланга | 1 | |
40 | Радыятар | |||
41 | Калектар ОЖ | |||
42 | Патрубак | |||
43 | Блок трубак | |||
44 | Цеплаабменнік астуджэння маторнага масла | 115-60 | ||
70 | Хамут | В14х 12 | ||
72 | Хамут | В23х12 | ||
73 | Хамут | В27х12 | ||
75 | Хамут | 840x12 |
