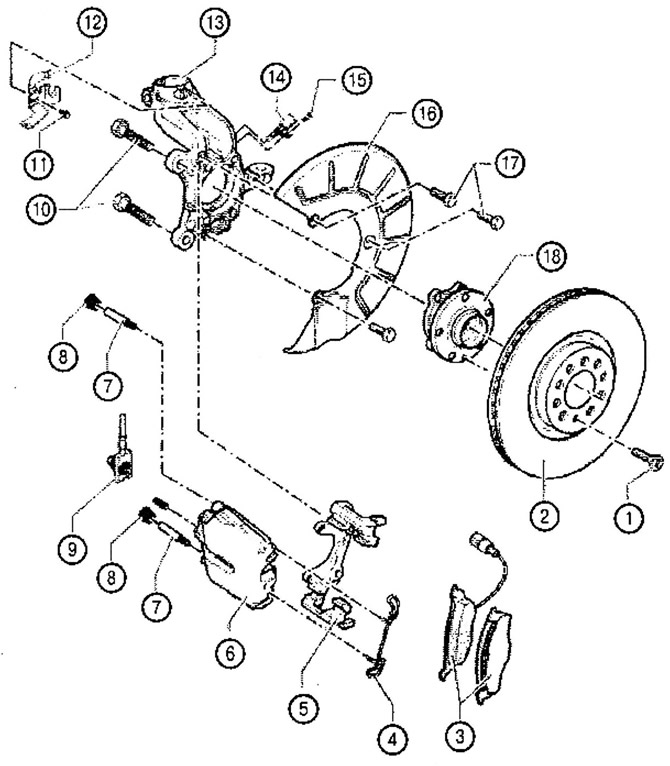

Пералік дэталяў і вузлоў з заўвагамі па выкананні мантажных работ да малюнка VC7.017:
1. Вінт з крыжападобным шлицем: 4 Нм.
2. Тармазная кружэлка вентыляваны:
- дыяметр 288 мм;
- таўшчыня 25 мм.
- межавы допуск таўшчыні пры зносе: 22 мм;
- замену калодак вырабляць цэлым камплектам;
- для зняцця неабходна папярэдне дэмантаваць тармазны суппорт.
3. Тармазныя калодкі з датчыкам зносу:
- таўшчыня 14 мм (без уліку таўшчыні апорнай пласціны);
- пры які адпавядае зносе (парог: каля 4 мм) на камбінацыі прыбораў загараецца кантрольная лямпа;
- межавы допуск таўшчыні пры зносе: 2 мм без задняй пласціны;
- замяняць усе калодкі для адпаведнай восі.
4. Якая падтрымлівае спружына:
- уставіць у абодва адтуліны тармазнога суппорта.
5. Скоба:
- мацуецца да паваротнага кулака.
6. Тармазны суппорт
- для замены тармазных калодак адкручваць тармазны шланг не патрабуецца;
- зняцце і ўстаноўка;
- Рамонт;
7. Накіроўвалая: 30 Нм.
8. Ахоўны каўпачок:
- зняць.
9. Тармазны шланг са штуцэрам і полым вінтом: 35 Нм.
10. Самостопорящийся болт: 190 Нм:
- ачысціць пры паўторным ужыванні,
11. Болт.
12. Кранштэйны.
13. Паваротны кулак з якая прышрубоўваецца тармазной клямарам.
14. Датчык частаты кручэння кола (ABS):
- перад усталёўкай датчыка ачысціць адтуліну і вырабіць трохі пластычнай тугаплаўкай змазкі G 052 112 АЗ.
15. Ніт з унутраным шасцікантовік; 8 Нм.
16. Шчыток.
17. Болт з шасціграннай галоўкай: 10 Нм.
18. Падшыпнікавы вузел:
- магнітнае кольца для працы датчыка ABS убудавана ў падшыпнік.
