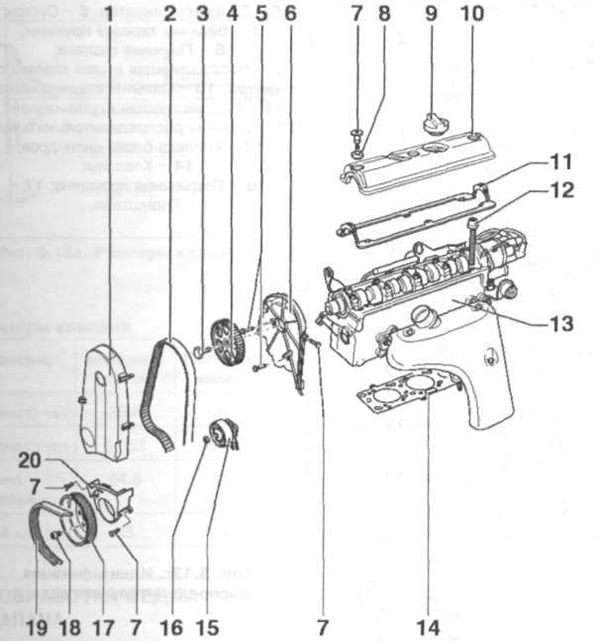

Мал. 3.10. Галоўка блока цыліндраў:
1 - Верхняя частка кажуха рамяня ГРМ; 2 - Зубчасты рамень ГРМ; 3, 5, 7, 12, 16, 18 - Ніты; 4 - Шкіў размеркавальнага вала; 6 - Задні кажух рамяня ГРМ; 8 - Ушчыльняльнае кольца; 9 - Вечка маслозаливной гарлавіны; 10 - Вечка галоўкі блока цыліндраў; 11 - Пракладка вечка галоўкі блока цыліндраў; 13 - Галоўка блока цыліндраў; 14 - Пракладка галоўкі блока цыліндраў; 15 - Нацяжны ролік; 17 - Шків; 19 - Рабрысты рамень; 20 - Ніжняя частка кажуха рамяня ГРМ.

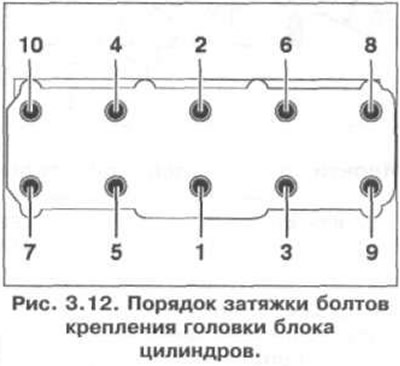

Праверка дэфармацыі галоўкі блока цыліндраў паказана на мал. 3.11. Парадак зацяжкі нітаў мацавання галоўкі блока цыліндраў паказаны на мал. 3.12. Момант зацяжкі нітаў мацавання галоўкі блока цыліндраў:
- 1-я стадыя - 40 Нм,
- 2-я стадыя - 60 Нм,
- 3-я стадыя - 90°,
- 4-я стадыя - 90°.
Дэфармацыя галоўкі блока цыліндраў: 0,05 мм.
