Премахване и монтиране на датчик за ниво на каросерията G78/G289 на превозни средства с амортисьори (VW Touareg 1)

Премахване

За да премахнете сензора за ниво на тялото, е необходимо да демонтирате амортисьора и опорната скоба.

Отстранете подпората на амортисьора.

Премахване на лявата опорна скоба

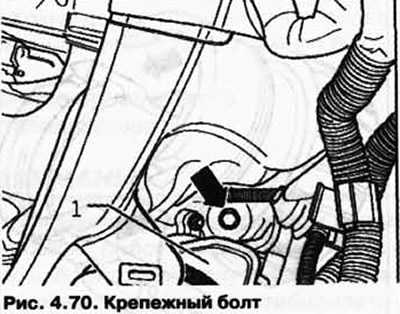

Развийте болта под резервоара за спирачна течност 1 (фиг. 4.70).



Развийте болтовете под резервоара за хидравлично масло 1 (фиг. 4.71).

Премахване на дясната опорна скоба

Отключете и извадете щепсела на блока за управление на двигателя 2.

Отстранете контролния блок (фиг. 4.72).



Отстранете стойката на блока за управление на двигателя 2.



Сега има достъп до болтовете на опорната скоба (3 бр.).

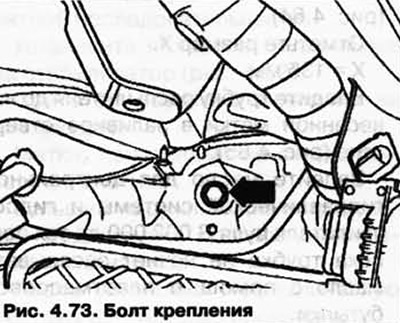

Развийте болта (фиг. 4.73).



Отстранете опорната скоба.

Отстранете сензора за ниво на тялото от горния носач и го развийте от опорната скоба.

Монтиране

Монтажът се извършва в обратен ред, като се има предвид следното.

Издатината на монтажа на сензора за ниво на тялото трябва да е в непосредствена близост до опорната скоба (фиг. 4.74).



Оригиналът може да бъде видян на портала www.vwmanual.ru

Инсталирайте опорната скоба.

Монтирайте подпората на амортисьора.

Моменти на затягане

Компонент	Момент на затягане, Nm
Поддържаща скоба към тялото (Използвайте нови болтове)	50 + 90°
Горен носач към опорна скоба (Използвайте нов болт и гайка)	50 + 90°
