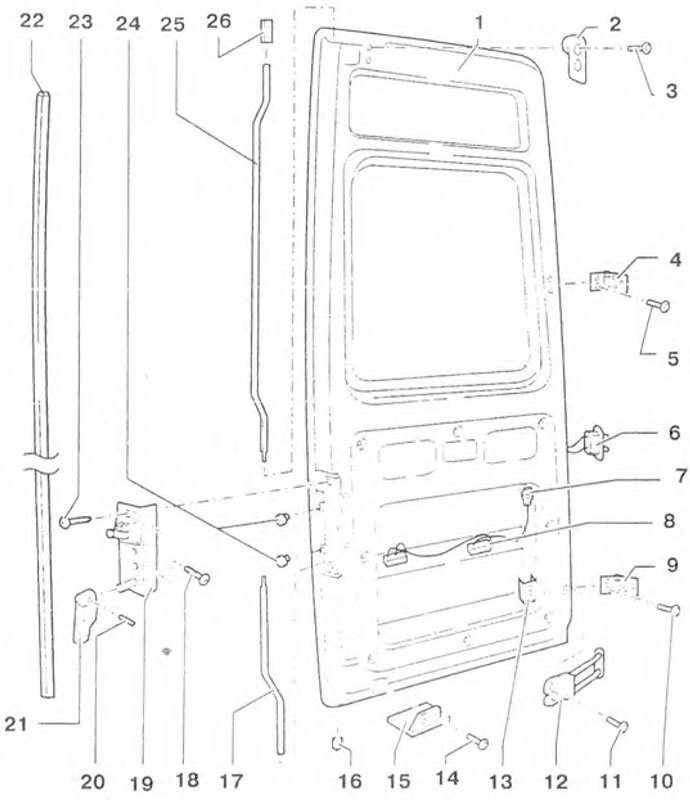

Фигура 10.17. Задна лява врата: 1 - Задна лява врата; 2 - Горна втулка; 3.5, 10, 11, 18, 23 - Болтове; 4 - Горен контур; 6 - Контактен превключвател на вратата; 7 - Конектор за окабеляване; 8 - Светлина на регистрационния номер; 9 - Долен контур; 12 - Ограничител на вратата; 13 - Резбована плоча; 14 - Нит; 15 - Горна втулка; 16, 26 - Водачи за заключване; 17 - Долен заключващ стълб; 19 - Заключване на вратата; 20 - Пръст; 21 - Панта на вратата; 22 - Печат; 24 - Гумена запушалка; 25 - Горен заключващ стълб.

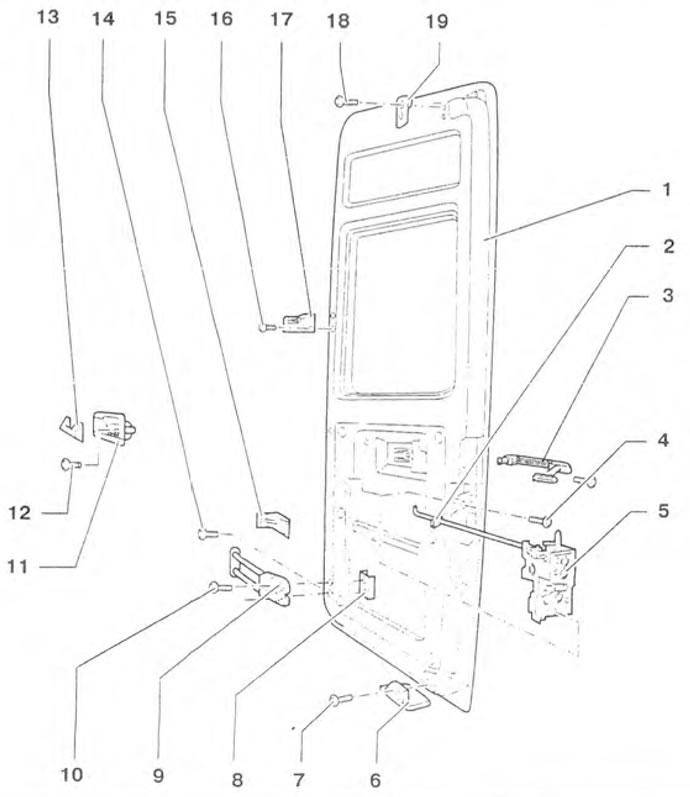

Фигура 10.18. Задна дясна врата: 1 - Задна дясна врата; 2 - Кабел; 3 - Панта на вратата; 4, 10, 12, 14, 16, 18 - Болтове; 5 - Заключване на вратата; 6 - Долна втулка; 7 - Нит; 8 - Резбована плоча; 9 - Ограничител на вратата; 11 - Механизъм за отваряне на вътрешна врата; 13 - Декоративен детайл; 15 - Долен заключващ стълб; 17 - Горен заключващ стълб; 19 - Горна втулка.

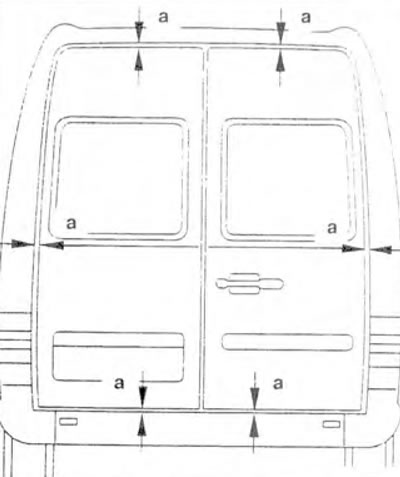

Задните врати са правилно регулирани, когато разстоянието a е еднакво по целия периметър на вратата (стрелка) (фигура 10.19).
Пролуки a = 8±0,5 мм.
Фигура 10.19. Задните врати са правилно регулирани, когато разстоянието a е еднакво по целия периметър на вратата (стрелка).
