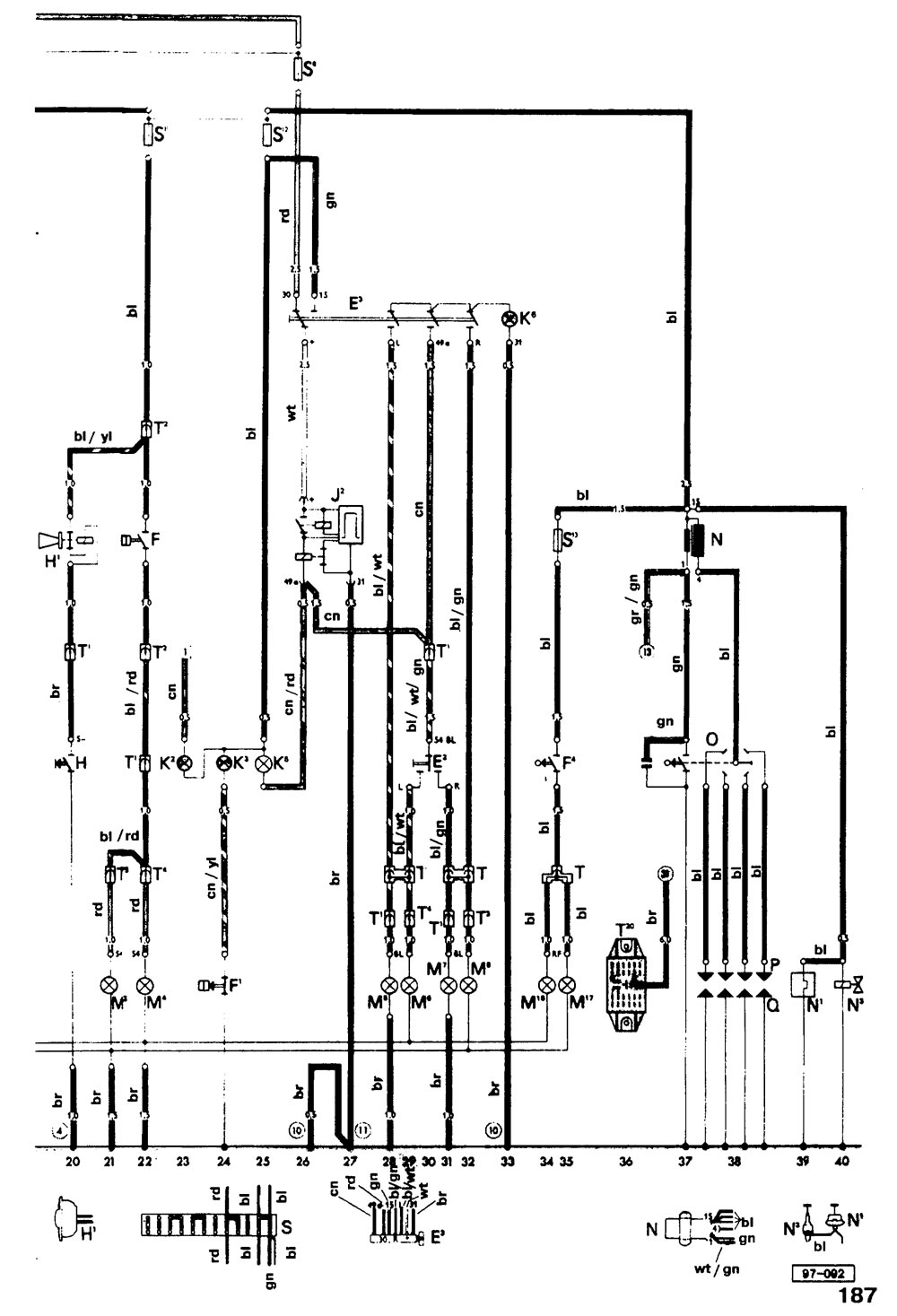

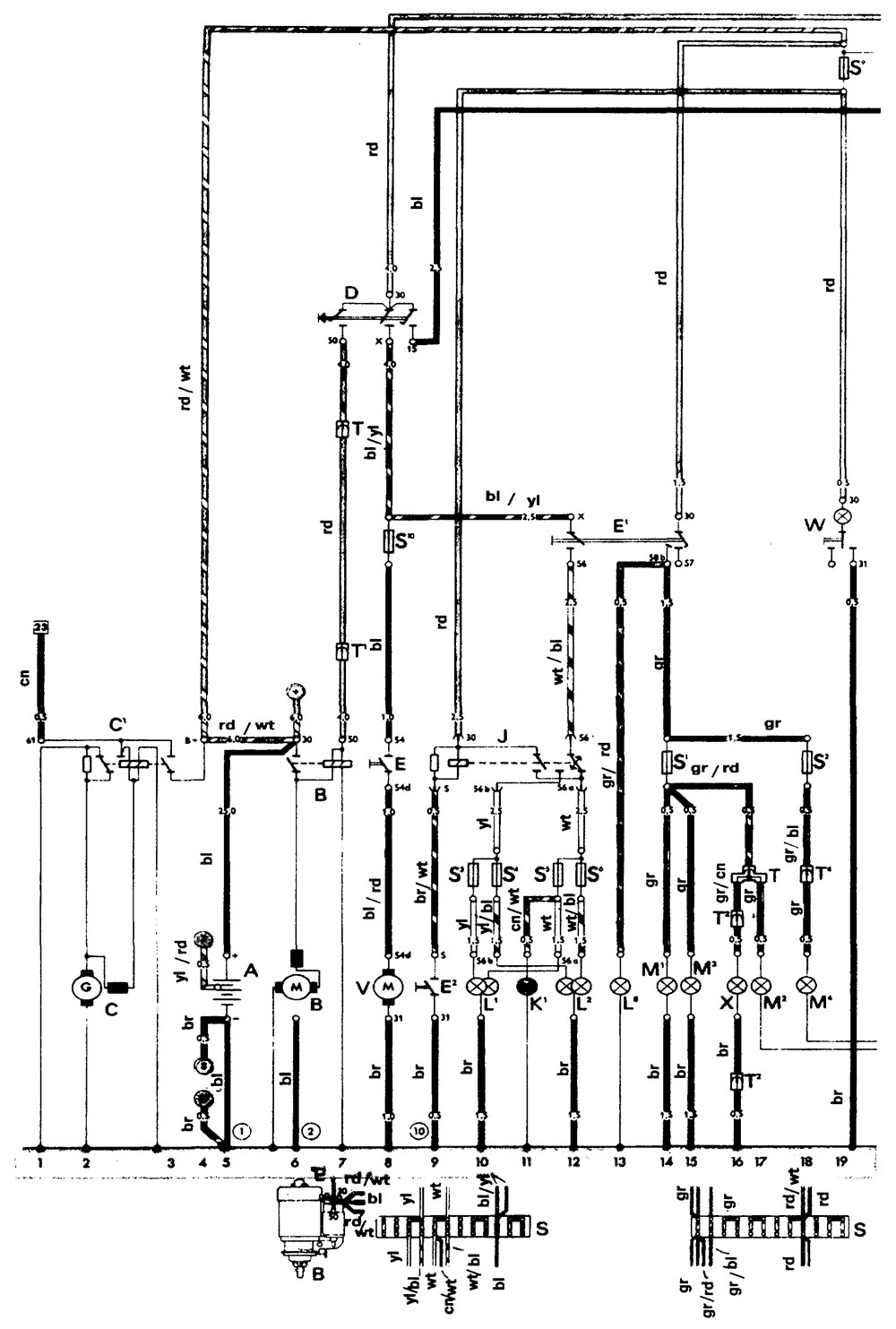

| Обозначение | Име на елемент | Секция от веригата |
| А | Батерия | 5 |
| В | Стартер | 6, 7 |
| С | Генератор | 2 |
| С1 | Реле-регулатор | 1, 2, 3 |
| D | Ключ за запалване | 7, 8 |
| Е | Превключвател за чистачки на предното стъкло | 8 |
| Е1 | Превключвател за светлина | 12, 14 |
| Е2 | Превключвател на мигачи и светлини | 9, 29, 30 |
| Е3 | Превключвател на аварийните светлини | 26, 28, 30, 32, 33 |
| F | Включатель светлини стоп-сигнал | 22 |
| F1 | Сензор за налягане на маслото | 24 |
| F4 | Превключвател за светлини за заден ход | 34 |
| Н | Бутон за звуков сигнал | 20 |
| H1 | Звуков сигнал | 20 |
| J | Реле за превключване на къси светлини и светлинен сигнал | 9, 10, 12 |
| J2 | Алармено реле | 26, 27 |
| К1 | Индикаторна лампа за дълги светлини | 11 |
| К2 | Индикаторна лампа за работа на генератора | 23 |
| К3 | Предупредителна лампа за налягане на маслото | 24 |
| К5 | Лампа за пътепоказател | 25 |
| К6 | Контролна лампа аварийна сигнализация | 33 |
| L1 | Двойна крушка за ляв фар | 10 |
| L2 | Двужилна крушка за десен фар | 12 |
| L6 | Лампа за осветяване на скоростомера | 13 |
| М1 | Лява светлина за паркиране | 14 |
| М2 | Задна дясна странична светлина | 17 |
| М2 | Десен фенер стоп-сигнал | 21 |
| М3 | Дясна светлина за паркиране | 15 |
| М4 | Задна лява странична светлина | 18 |
| М4 | Ляв фенер стоп-сигнал | 22 |
| М5 | Преден ляв мигач | 28 |
| М6 | Заден ляв мигач | 29 |
| М7 | Преден десен мигач | 31 |
| М8 | Заден десен мигач | 32 |
| М16 | Лява светлина за заден ход | 34 |
| М17 | Дясна светлина за заден ход | 35 |
| N | Запалителна бобина | 37 |
| N1 | Автоматична система за стартиране | 39 |
| N3 | Електромагнитен спирателен вентил | 40 |
| O | Дистрибутор | 37, 38 |
| Р | Съвети за запалителни свещи | 38 |
| Q | Свещи | 38 |
| S1-S12 | Предпазители | 8, 10, 12, 14, 18, 19, 22, 25, 26 |
| S13 | Предпазител за фарове за заден ход (8 A) | 34 |
| Т | Кабелна инсталация зад предпазителя на двигателя | - |
| Т1 | 1-пинов конектор (зад таблото, под задната седалка) | - |
| Т2 | 2-пинов конектор в багажника | - |
| Т3 | 3-пинов конектор зад предпазителя на двигателя | - |
| Т20 | Централен конектор | 36 |
| V | Моторче за чистачки на предното стъкло | 8 |
| W | Вътрешно осветление | 19 |
| X | Светлина на регистрационния номер | 16 |
| Връзката с "маса" | ||
| 1 | Заземяващ проводник от батерията към тялото | - |
| 2 | Заземяващ проводник от генератора към тялото | - |
| 4 | Заземяващ проводник към съединителя | - |
| 10 | Заземяваща клема на арматурното табло | - |
| 11 | Заземяващ терминал на скоростомера | - |
