Оглавление: Снятие ↓ Установка ↓
Снятие
Приведите рамку радиатора в сервисное положение.
Снимите поликлиновой ремень. Снимите демпфер крутильных колебаний. Для этого зафиксируйте демпфер крутильных колебаний с помощью ключа для фиксации Т10069.
Снять масляный поддон.
Открутите крепление уплотнительного фланца.
Удалите остатки герметика с уплотнительных поверхностей.
Установка
Удалите остатки масла на шатунной шейке коленчатого вала с помощью чистой ветоши.

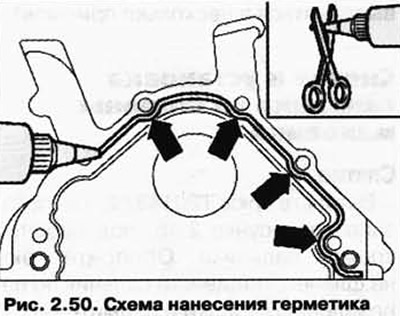

Отрежьте носик тюбика по передней отметке (∅ отверстия около 3 мм).
Нанесите слой герметика толщиной примерно 2-3 мм, как показано на рисунке 2.50, на чистую уплотнительную поверхность фланца.
ПРИМЕЧАНИЕ: Перед нанесением герметика накройте сальник чистой ветошью. Слой герметика должен быть не толще 2-3 мм, так как в противном случае лишний герметик может попасть в масляный поддон и засорить сетчатый фильтр в маслозаборном патрубке.
ПРИМЕЧАНИЕ: Соблюдайте срок годности герметика.
ПРИМЕЧАНИЕ: Уплотнительный фланец должен быть установлен в течение 5 мин после нанесения силиконового герметика.

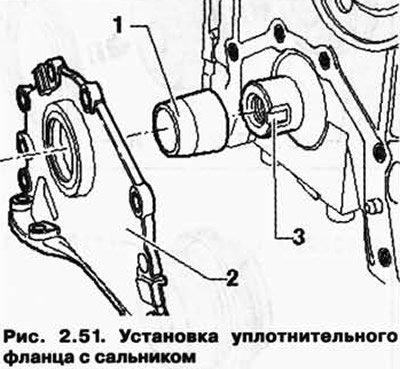

Установите направляющую втулку 1 Т10215/1 спереди на шейку коленвала 3.
Затем аккуратно установите уплотнительный фланец с сальником 2 - через направляющую втулку (рис. 2.51).
Прикрутите фланец к блоку цилиндров.
Установите масляный поддон.
ПРИМЕЧАНИЕ: Крепежный болт демпфера крутильных колебаний следует заменить.
Затяните крепежный болт с помощью динамометрического ключа V.A.G 1601.
Установите демпфер крутильных колебаний и зафиксируйте его контропорой Т10069.
Затяните новый крепежный болт моментом 100 Нм + 1/4 оборота (90°).
Установите поликлиновой ремень.
