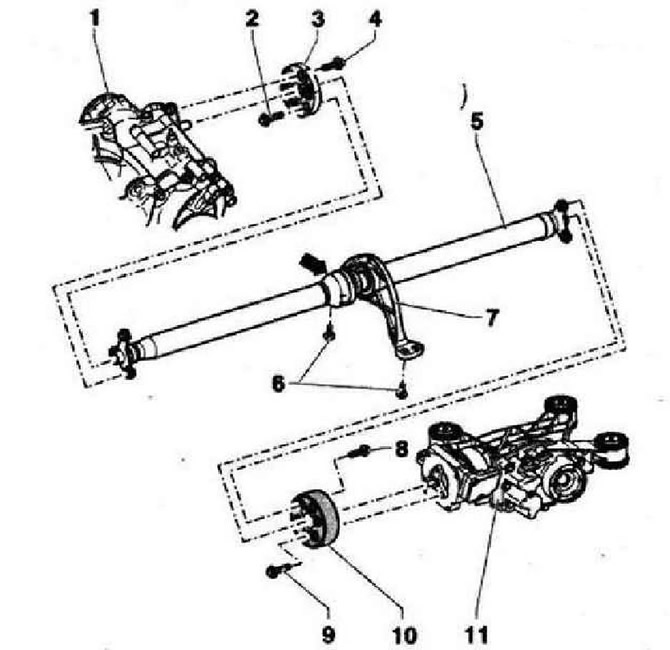

Устройство карданного вала (VW Tiguan 1)

Инструкция: На карданном валу ремонтные работы не проводят.

• 1 - Коробка передач с угловым редуктором
• 2 - Болте буртикам и 12 гранями для упругой муфты впереди к карданному валу, М10х30, 50 Нм и довернуть на 90°, обязательно заменить
• 3 - Упругая муфта впереди, монтажное положение: открытая сторона теплозащитного экрана обращена к коробке передач
• 4 - Болт с буртиком и 12 гранями для упругой муфты на угловом редукторе, М10х30, 60 Нм
• 5 - Карданный вал, не может быть разделён на шарнире «стрелка»
• 6 - Болт, 25 Нм
• 7 - Промежуточная опора, подгонять, не нашивая
• 9 - Болт для упругой муфты сзади на карданном валу, 50 Нм и довернуть на 90°, обязательно заменить
• 9 - Болт для упругой муфты на главной передаче, 60 Нм
• 10 - Упругая муфта с балансировочным грузом, теплозащитный экран обращен к карданному залу
• 11 - Задняя главная передача
