Сайлент-блоки (VW Tiguan 1)

Инструкция: Заменить сайлент-блоки «попарно» (блок сверху и снизу).

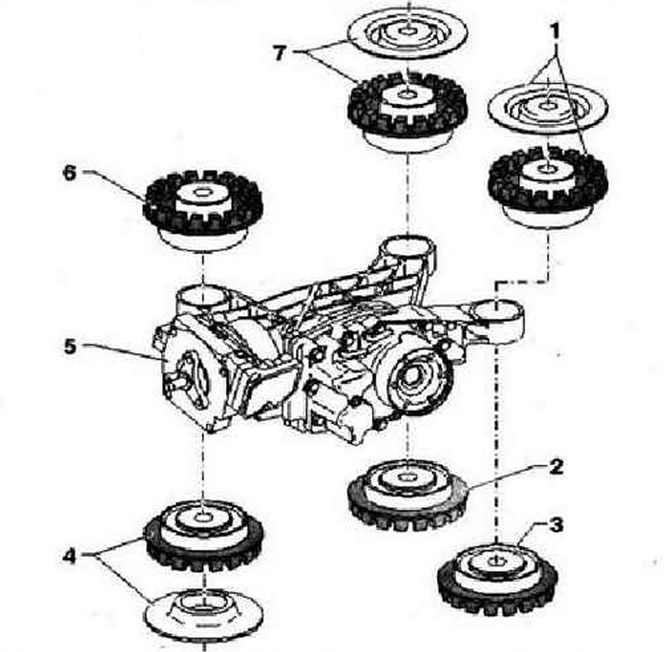

• 1 - Резинометаллическая опора "задняя верхняя" с упорной шайбой, для снятия и установки снять упорную шайбу
• 2 - Сайлент-блок "задний нижний" без упорной шайбы
• 3 - Сайлент-блок "задний нижний" без упорной шайбы
• 4 - Резинометаллическая опора "передняя нижняя" с упорной шайбой, для снятия и установки снять упорную шайбу
• 5 - Задняя главная передача, для замены снять сайлент-блок
• 6 - Резинометаллическая опора "передняя верхняя" без упорной шайбы
• 7 - Резинометаллическая опора "задняя верхняя" с упорной шайбой, для снятия и установки снять упорную шайбу

Замена сайлент-блока на задней главной передаче

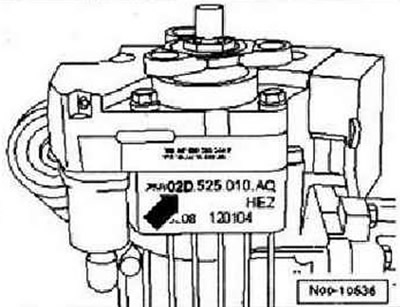

Инструкция: Маркировка «стрелка» на «нижней стороне» главной передачи показывает, какая главная передача установлена. Пример обозначения на главной передаче "020".
