Снятие и установка вакуум-насоса (VW Tiguan 1)

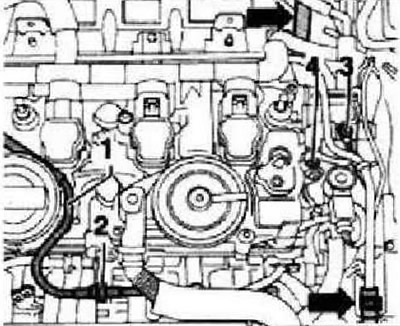

Снять кожух двигателя. Снять воздушный фильтр. Снять насос высокого давления с «роликовым толкателем». Открутить провод массы «3» и выкрутить болт «4».

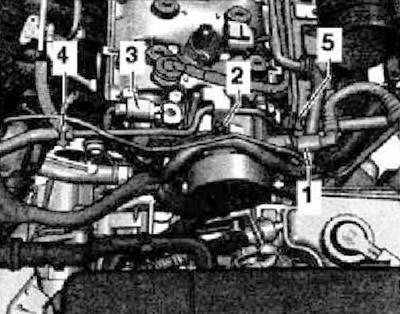

Снять вакуумный шланг «1» с вакуум-насоса.

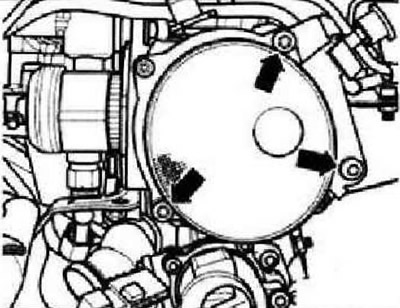

Выкрутить болты «стрелки» и вытащить вакуум-насос.

Инструкция: Разборка вакуум-насоса не допускается.

[Оригинал можно просмотреть на портале: VWmanual.ru]

Сборка осуществляется в порядке, обратном снятию, при этом учитывать следующее. Очистить посадочные поверхности. Поставить прокладку на вакуум-насос, ввести 2 болта и затем вставить в ГБЦ.
