Снятие и установка несущего каркаса (VW Tiguan 1)

Перед отсоединением или снятием жгутов проводов их положение следует сфотографировать. Это позволит установить их затем надлежащим образом. Снять отрицательную клемму с АКБ. Снять подушку безопасности водителя. Снять рулевое колесо. Снять облицовку блока подрулевых переключателей. Снять блок управления рулевой колонки «J527». Снять спиральный кабель подушки безопасности с контактным кольцом «F138». Снять датчик угла поворота рулевого колеса «G85». Снять переключатель указателей поворота «Е2». Снять выключатель стеклоочистителя «Е». Снять комбинацию приборов. Снять боковые накладки передней панели. Снять верхние облицовки стоек А. Снять рычаг открывания капота. Снять нижнюю облицовку стойки А со стороны водителя. Снять вещевой ящик. Снять накладку центральной консоли. С обеих сторон снять облицовки в пространстве для ног. Снять клавишу электромеханического стояночного тормоза «Е538».

А/м с центральной консолью без подлокотника

Снять центральную консоль без подлокотника.

А/м с центральной консолью с подлокотником

При наличии снять DVD-плеер. При наличии снять CD-чейнджер. При наличии снять держатель для "плеера iPOD" фирмы "Apple". При наличии снять вещевой отсек с разъемом USB. При наличии снять блок управления мультимедийной системы.

А/м с мультимедийной системой

Снять панель управления мультимедийной системы.

Исходник статьи доступен на www.VWmanual.ru

Автомобили с инвертором с розеткой, 12 В-230 В «U13»

Снять инвертор с розеткой, 12 В-230 В «U13». Снять заднюю панель центральной консоли. Снять центральную консоль с подлокотником.

Все

Снять переключатель освещения «Е1». Снять левую облицовку со стороны водителя. При наличии снять держатель телефона. Снять центральную накладку передней панели. Снять накладку панели управления отопителя и климатической установки.

А/м с аудиосистемой или радионавигационной системой

Снять магнитолу.

Климатическая установка "Climatic" с ручной регулировкой

Снять панель управления отопителя и климатической установки "Climatic".

Климатическая установка "Climatronic" с автоматическим управлением

Снять панель управления и индикации климатической установки Climatronic «Е87» с блоком управления Climatronic-J255-.

Автомобили без климатической установки

Снять панель управления отопителем и вентиляцией.

Все

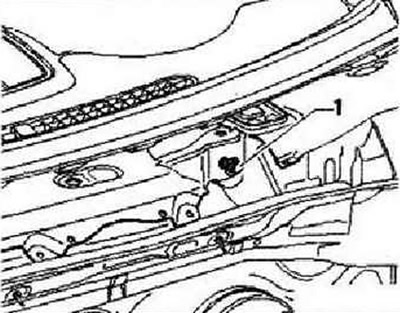

Снять нижнюю облицовку передней панели. Снять переднюю панель. Снять поводки щёток стеклоочистителя. Снять кожух водоотводящего короба. Выкрутить в водоотводящем коробе винт «1» (20 Нм).

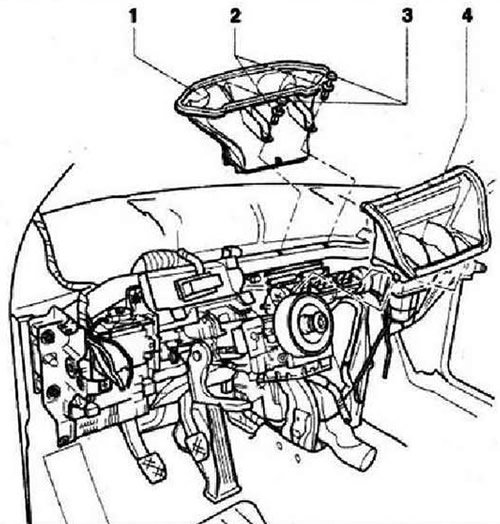

Извлечь стержни «3» и снять два распорных пистона «2». Снять воздуховоды «1» и «4» с модуля климатической установки.

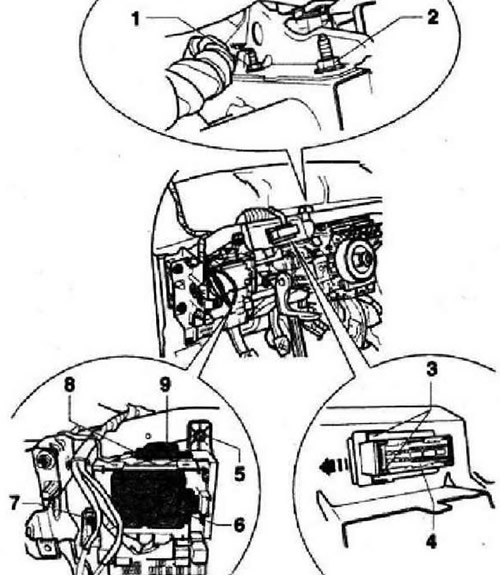

Отвинтить гайки «1» и «2» (8 Нм), крепящие несущий каркас спереди. Немного приподнять язычки «3» и сдвинуть влево «стрелка»разъём комбинации приборов «4».


Извлечь разъём из отверстия в несущем каркасе.

Инструкция: Перед снятием несущего каркаса сделать соответствующие эскизы или фотографии, чтобы потом надлежащим образом проложить и закрепить жгуты проводов,

Открутить гайку «5» (4,5 Нм). Разжать боковые фиксаторы блока управления автоматического парковочного ассистента -J791-5- и снять блок управления с блока реле. Открутить гайку «7» (4,5 Нм). Отсоединить жгут проводов «3» от переднего предупреждающего зуммера парковочного ассистента «Н22» «9». Отсоединить блок реле от несущего каркаса.

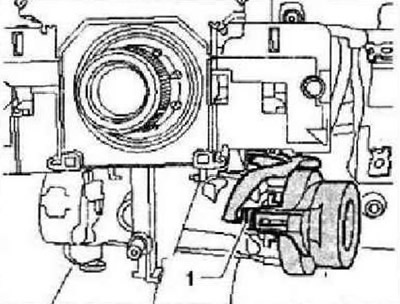

Снять воздуховод обдува левого пространства для ног. Отсоединить жгут проводов «1» от считывающей катушки иммобилайзера «D2». Отвернуть от несущего каркаса рулевую колонку.

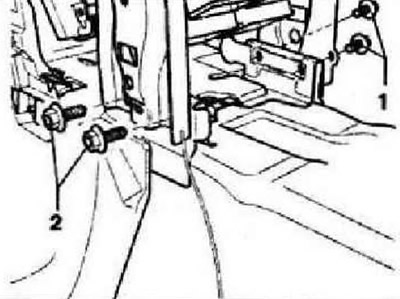

Выкрутить слева и справа по два винта «1» и «2» (20 Нм).

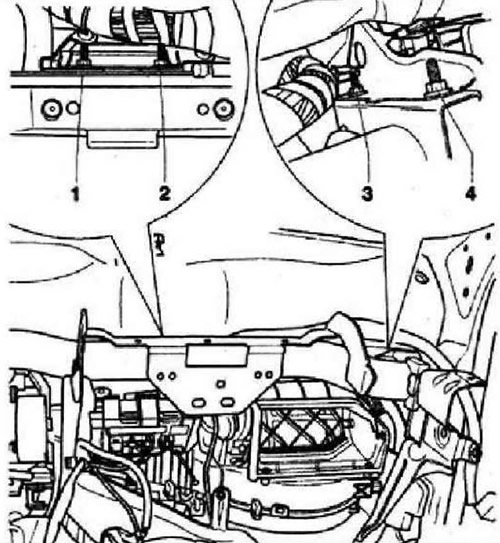

Отвинтить гайки «1» и «2» (8 Нм), крепящие несущий каркас спереди, Отвинтить гайки «3» и «4» (8 Нм), крепящие несущий каркас спереди.

Инструкция: С помощью чертилки вделать метки в области гаек «1» и «2», чтобы засечь положение несущего каркаса по вертикали и горизонтали.

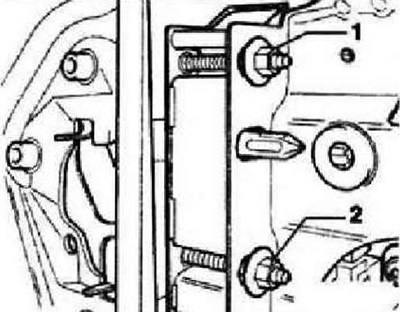

Открутить со стороны водителя две гайки «1» и «2» (20 Нм).

Инструкция: С помощью чертилки вделать метки в области гайки «2», чтобы засечь положение несущего каркаса по вертикали и горизонтали.

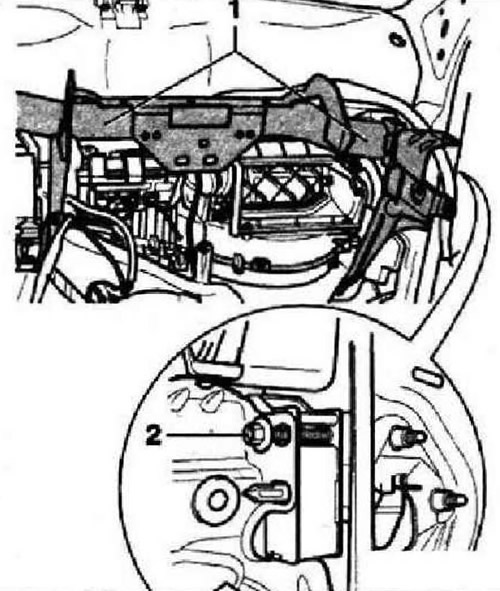

Открутить гайку «2» со стороны переднего пассажира (20 Нм). Отсоединить от несущего каркаса жгуты проводов (кол-во зависит от комплектации а/м).

Инструкция: Перед снятием несущего каркаса вделать соответствующие фотографии, чтобы потом надлежащим образом проложить и закрепить жгуты проводов.

С помощью 2-го механика извлечь несущий каркас «1» из автомобиля.
