Снятие
Инструкция: Ниже описаны работы по снятию и установке с правой стороны автомобиля. Работы по снятию и установке с левой стороны проводятся аналогичным образом.
Снять отрицательную клемму с АКБ. Снять передние плафон освещения салона и фонарь для чтения.
А/м с потолочной консолью
Снять потолочную консоль.
А/м с разделительной сеткой

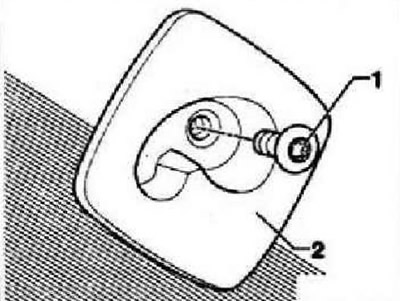

Выкрутить по одному винту «1» в каждом из гнёзд «2» (8 Нм).
(Оригинал можно увидеть на портале: VWMANUAL)
Все

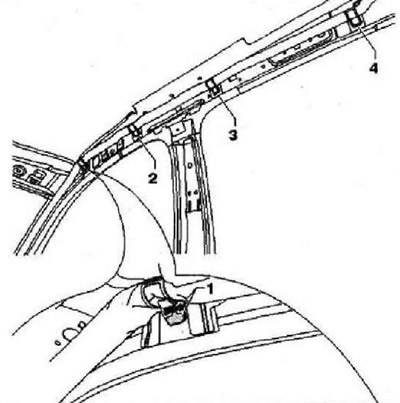

Снять концевую накладку потолка. Снять верхние облицовки стоек А. Снять с креплений верхние облицовки стоек В. Снять ручки на потолке. Снять солнцезащитные козырьки. Откинуть вперёд спинки обеих частей заднего сиденья. Сдвинуть передние сиденья максимально вперёд и опустить их спинки, Снять облицовку потолка. Вставить концы губок клещей для стопорных колец (клещи с прямыми губками) в оба отверстия скобы «1», сжать клещи и осторожно извлечь скобу из отверстия кузова. В соответствии с данным описанием извлечь из кузова скобы «2», «3» и «4».
ВНИМАНИЕ: Если при снятии будет повреждена хотя бы одна из четырёх скоб, необходимо заменить верхнюю подушку безопасности!

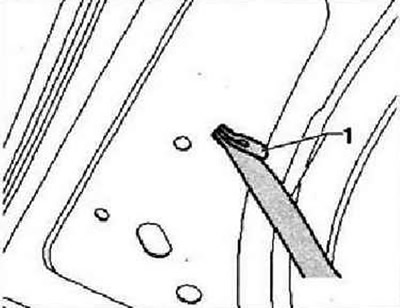

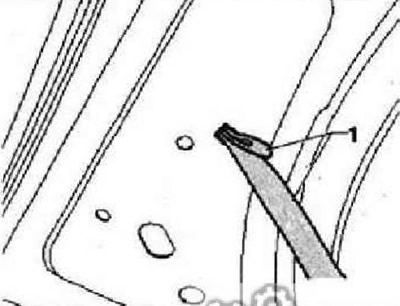

Осторожно извлечь фиксатор «1» из гнезда на стойке А с помощью съёмника «Т10236».

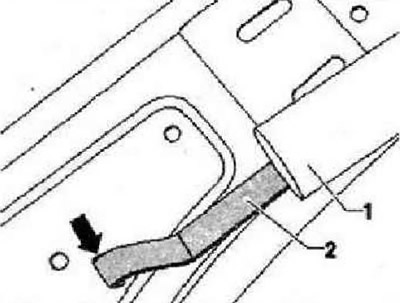

Вытянуть ленточное крепление «2» верхней подушки безопасности «1» насколько это возможно из отверстия в нижней части стойки А «стрелка».

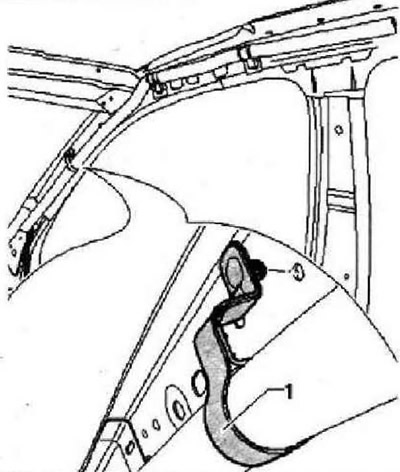

Полностью извлечь ленточное крепление «1», используя подходящий щуп и клещи.

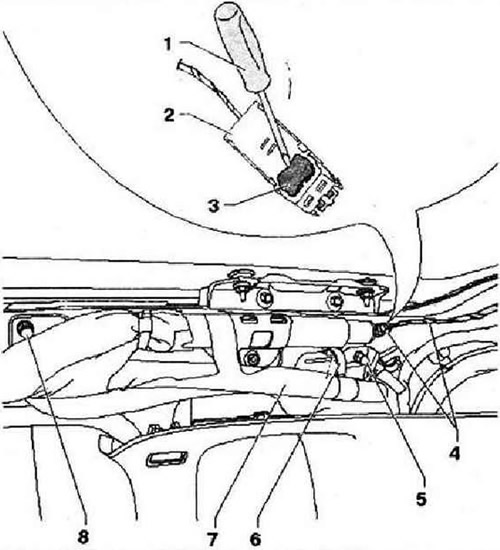

Извлечь фиксатор «3» из разъёма «2», подцепив его с помощью небольшой отвёртки «1». Отсоединить жгут проводов «4» от верхней подушки безопасности. В а/м с панорамным сдвижным люком снять дренажный шланг с кронштейна газогенератора. Извлечь трубку «7» из хомута «6». Выкрутить винты «5» и «8». Снять газогенератор в сборе с кронштейном со шпилек. Извлечь из автомобиля верхнюю подушку безопасности через проём двери багажного отсека.
Установка
Завести верхнюю подушку безопасности в салон через проём двери багажного отсека. Закрепить газогенератор в сборе с кронштейном винтами «5» и «8» (9 Нм). В а/м с панорамным сдвижным люком закрепить дренажный шланг на кронштейна газогенератора. Вставить трубку «7» в хомут «6». Подсоединить жгут проводов «4» к верхней подушке безопасности.

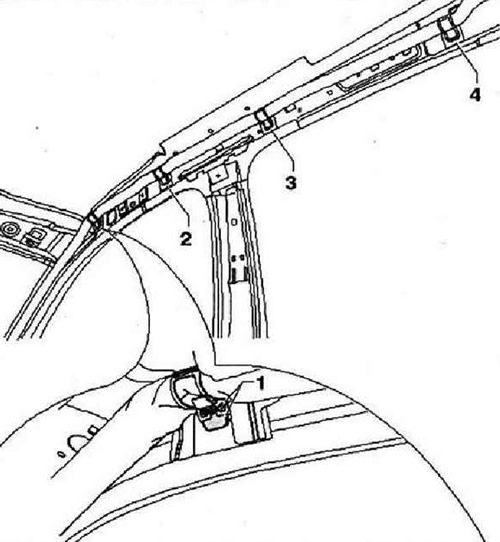

Надавив, зафиксировать скобы крепления в соответствующих отверстиях крепления. Последовательность фиксации: «4», «3»,
ВНИМАНИЕ: Убедиться, что все скобы крепления верхней подушки безопасности зафиксировались с обеих сторон.

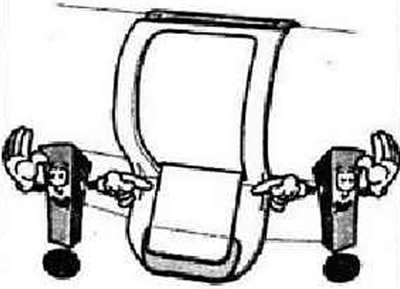

Скоба зафиксирована с двух сторон

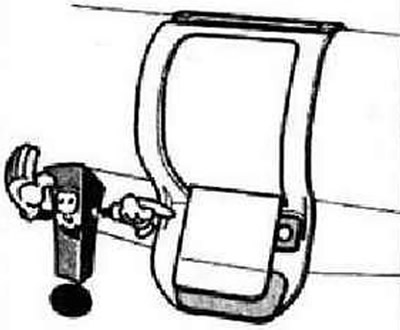

Скоба зафиксирована только с одной стороны
Добиться фиксации скобы с обеих сторон.

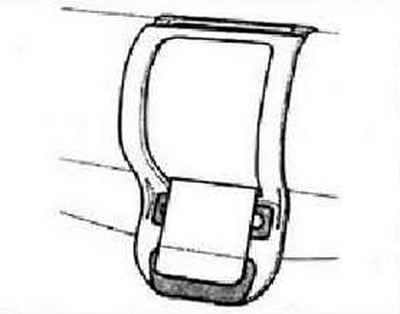

Скоба не зафиксирована
Добиться фиксации скобы с обеих сторон.
Вставить фиксатор «1» в соответствующее гнездо на стойке А.
Осторожно: Для предотвращения посторонних шумов дополнительно закрепить фиксатор «1» с помощью самоклеящейся ленты из войлока (в случае, если надёжность крепления вызывает сомнения).
Вставить ленточное крепление «1» в соответствующее отверстие кузова.
Дальнейшая сборка осуществляется в обратной последовательности. Включить зажигание. Подсоединить отрицательную клемму к АКБ.
