Проверка необходимости прокладки в автомобиле дополнительного провода массы (VW Tiguan 1)

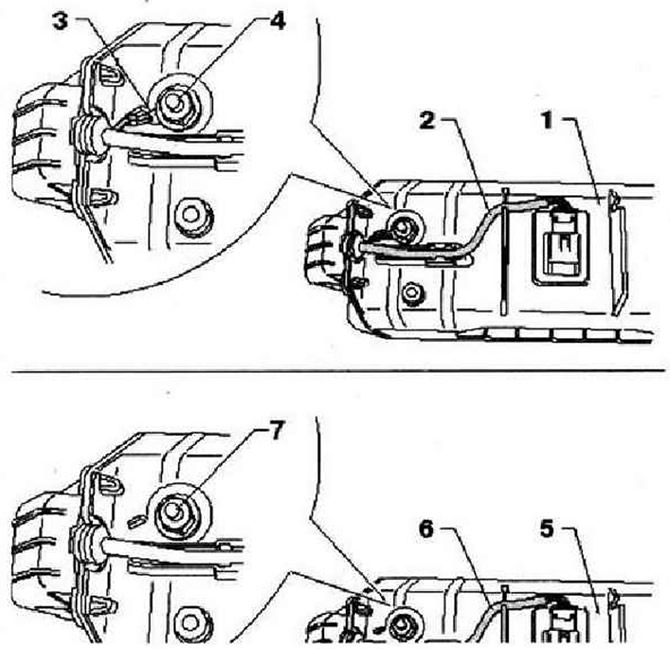

Проверить, установлен ли на корпусе подушки безопасности переднего пассажира провод массы. Подушка безопасности переднего пассажира с проводом массы «1» имеет трехжильный жгут проводов «2», при этом дополнительный провод -3-закреплён на шпильке «4». Подушка безопасности переднего пассажира без провода массы «5» имеет двухжильный жгут проводов «6», на шпильке «7» отсутствует дополнительный провод.



При установке подушки безопасности переднего пассажира без провода массы проложить в автомобиле дополнительный провод массы.

Инструкция: Для проведения дальнейших работ использовать провод (сечение провода 1 мм, длина 600 мм) из набора для ремонта жгутов проводов -VAS 1978- или набора для ремонта жгутов проводов -VAS 1978А-.

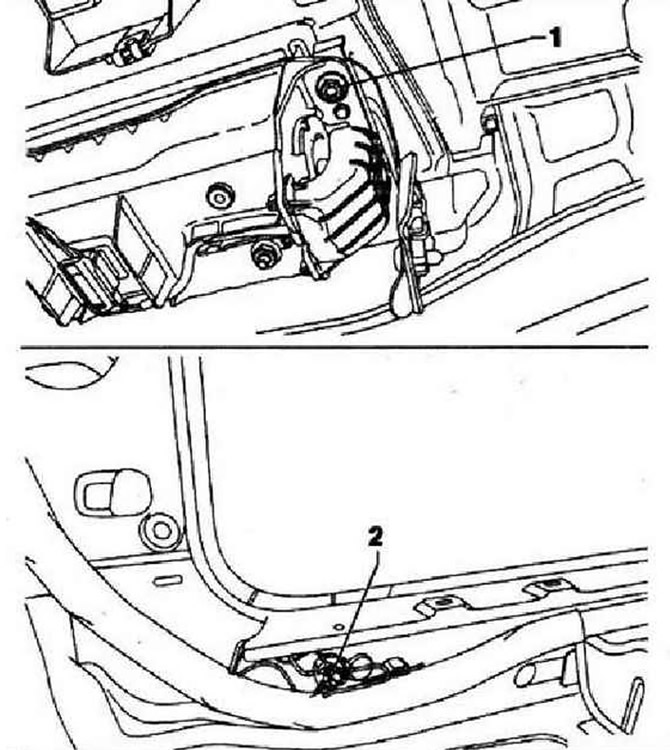

Снять с креплений верхнюю облицовку правой стойки В. Снять нижнюю облицовку правой стойки В. Снять нижнюю облицовку стойки А со стороны переднего пассажира. Закрепить конец провода массы винтом «1» к правой стороне подушки безопасности переднего пассажира. Надлежащим образом проложить провод массы к правой стороне пространства для ног переднего пассажира.

Инструкция: При необходимости удлинить провод массы, используя набор для ремонта жгутов проводов -VAS1976-или набор для ремонта жгутов проводов -MS 1976А-.

Закрепить другой конец провода массы болтом соединения с массой «2».

Включить зажигание. Подсоединить отрицательную клемму к АКБ.

Снятие и установка боковой подушки безопасности водителя/пассажира

Инструкция: Ниже описаны работы по снятию и установке с левой стороны автомобиля. Снятие и установка с правой стороны осуществляется аналогичным образом:

Установить кронштейн для ремонта сидений -VAS 6136- на стенде -VAS 6095-. Снять переднее сиденье. Закрепить сиденье на кронштейне -VA3 6136-. Снять замок переднего ремня безопасности. Снять облицовку со стороны тоннеля.
