Ручка и замок задней двери (VW Tiguan 1)

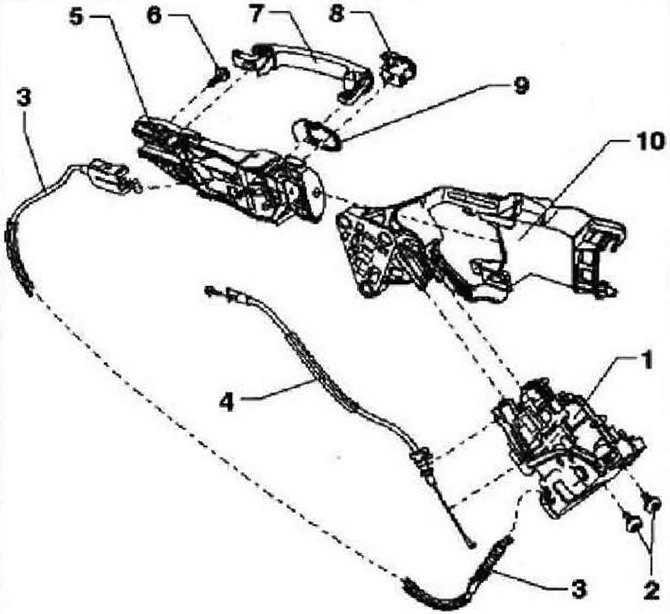

Инструкция: На рисунках изображена правая сторона автомобиля. С.лева работы выполняются аналогичным образом.

• 1 - Замок двери. Замок двери может быть снят только вместе с несущей панелью
• 2 - Болт, 20 Нм
• 3 - Трос для отпирания замка, от наружной ручки двери
• 4 - Трос для отпирания замка, от внутренней ручки двери
• 5 - Корпус ручки. Корпус ручки привинчен снаружи и прикреплен к кронштейну
• 6 - Болт
• 7 - Ручка двери с подкладкой
• 8 - Крышка
• 9 - Подкладка
• 10 - Кронштейн, надет на замок и зафиксирован
