Замок двери/POLO

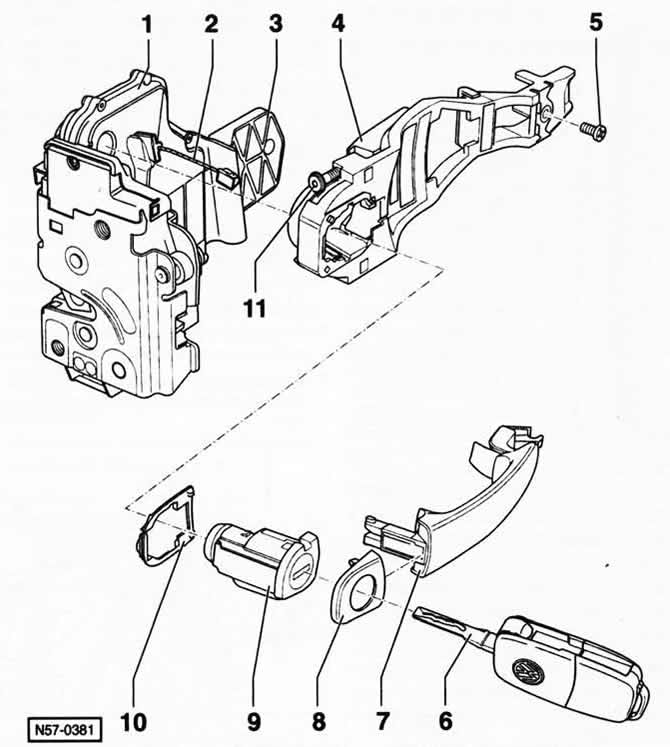

1 — замок двери
Снятие возможно только вместе с держателем механизмов двери, см. соответствующую главу далее.
2 — тросовая тяга
Для отпирания замка.
3 — стопорный уголок
4 — опорная скоба
Снятие
- Снять ручку двери, цилиндр замка и держатель механизмов двери, см. соответствующую главу далее.
- Вывернуть болт «5».
- Стопорную скобу сдвинуть немного назад и вынуть из двери.
Установка
- Установка выполняется в обратной последовательности.
5 — болт
6 — ключ
7 — ручка двери с прокладкой
8 — крышка
9 — цилиндр замка с корпусом
10 — прокладка
11 — стопорный болт
При отпускании этого болта снимается стопорение корпуса цилиндра замка «9» и его можно вынуть из стопорной скобы «4».
Внимание: Болт нельзя выворачивать слишком далеко и вворачивать при вынутом корпусе цилиндра замка, т.к. при этом стопорное кольцо может упасть в шахту двери.
Замок двери/IBIZA
Замок двери у автомобиля IBIZA имеет, в принципе, такую же конструкцию. Однако стопорный уголок «3» у него отсутствует.
