Оглавление: Контроль регулировки по высоте ↓ Регулировка передней секции ↓ Регулировка задней секции ↓
Инструкция: Передняя секция регулируется только спереди, а задняя - только сзади. Для достижения наилучшего внешнего вида необходимо, чтобы секции были одинаково отрегулированы слева и справа /симметрично).
Контроль регулировки по высоте

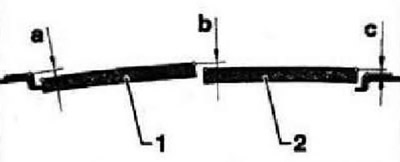

С помощью глубиномера проверить регулировку передней «1» и задней секций «2».
- Размер «а»: 1,5±1 мм
- Размер «b»: 1±1 мм
- Размер «с»: 1±1 мм
Если измеренные значения отличаются от номинальных, соответствующую секцию нужно отрегулировать.
Регулировка передней секции
Инструкция: К регулировке положения секции можно приступать только после того как она будет полностью закрыта (перестанет находиться в сдвинутом положении).

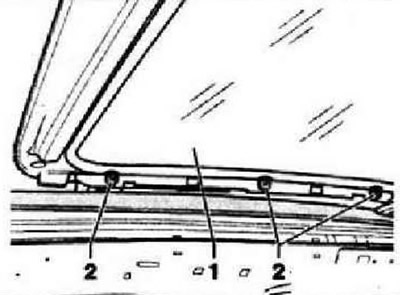

Снять планку. Ослабить только два передних болта «2» крепления секции «1» слева и справа. Закрыть люк. Отрегулировать положение секции «1» в соответствии с рисунком.
- Размер «а»: 1,5±1 мм
- Размер «b»: 1±1 мм
- Размер «с»: 1±1 мм
Затянуть болты слева и справа моментом 5 Нм. Установить планку.
Регулировка задней секции

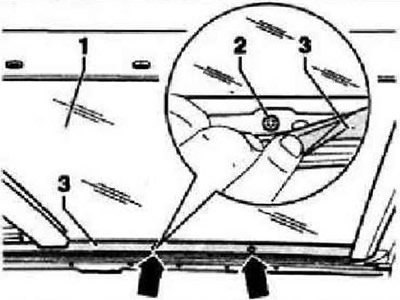

Слегка отогнуть внутренний уплотнитель «3» в местах «стрелка» по направлению внутрь и ослабить болты «2» крепления задней секции «1». Отрегулировать положение задней секции «2» в соответствии с рисунком.
- Размер «а»: 1,5±1 мм
- Размер «b»: 1±1 мм
- Размер «c»: 1±1 мм
Затянуть болты моментом 5 Нм.
