Стартер, батерија, алтернатор, прекидач за паљење (VW Transporter T3)

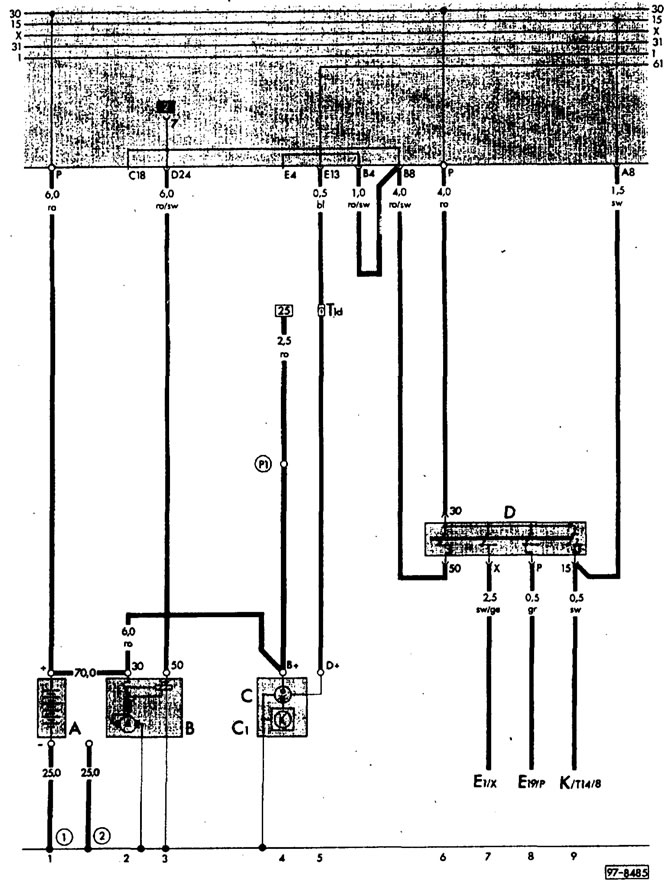

Стартер, батерија, алтернатор, прекидач за паљење

А - Батерија
Б - Стартер
Ц - Генератор наизменичне струје
Ц1 - Регулатор напона
Д - Прекидач за паљење
Е1 - Прекидач за светло
Е19 - Прекидач паркинг светла
К - Комплет инструмената
T1d - Конектор, 1 контакт, у разводној кутији - моторни простор
Т14 - Конектор, 14 контаката, комплет инструмената
(1) - Батерија - каросерија уземљивач
(2) - Мењач - каросерија уземљивач
(П1) - Уземљење (30), у разводној кутији - моторни простор
