Механизам блокаде диференцијала (VW Lt 2d)

Садржај: Уклањање цилиндра за закључавање ↓ Уклањање инклузивне чауре и цеви ↓ Инсталирање инклузивне чауре и цеви ↓ Инсталирање цилиндра за закључавање ↓

Механизам блокаде диференцијала је приказан на слици 5.126а Цилиндр за закључавање је приказан на слици 5.126б.

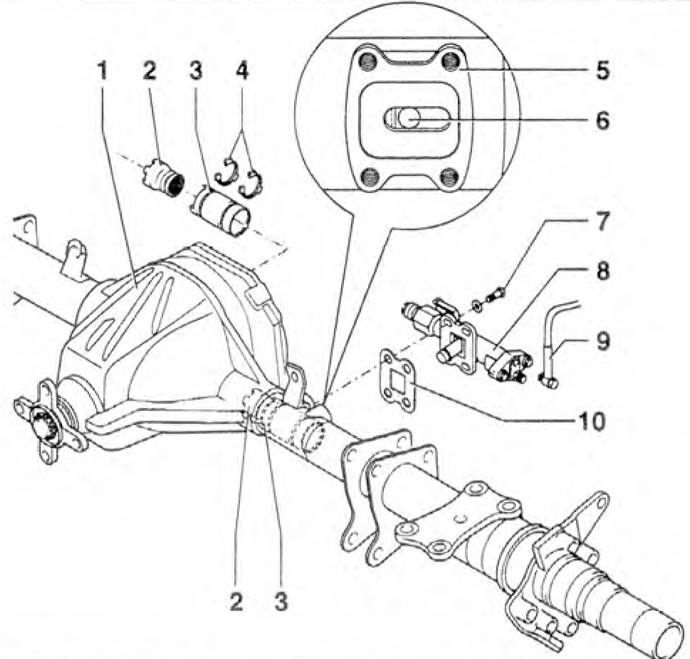

Слика 5.126а. Механизам за закључавање диференцијала: 1 - Задња осовина; 2 - Укључујући рукав; 3 - Прекидна цев; 4 - Прстенови; 5 - Прирубница; 6 - Отвор за монтажу; 7 - Вијка; 8 - Цилиндр за закључавање браве; 9 - Хидраулична цев; 10 - Заптивка.

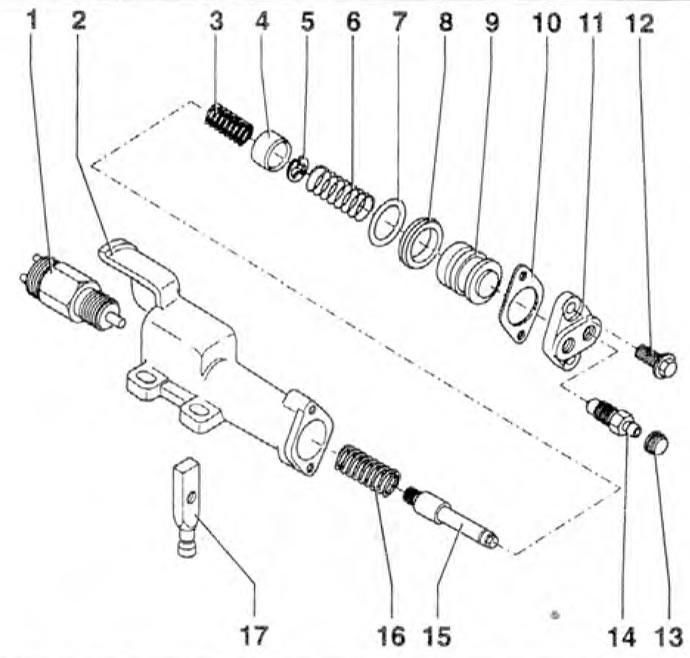

Слика 5.126б. Цилиндр за закључавање браве: 1 - Прекидач блокаде диференцијала; 2 - Тело цилиндра; 3, 6, 16 - Опруге; 4 - Чаура; 5 - Прстен за закључавање; 7, 8 - Печати; 9 - Поријен; 10 - Заптивка; 11 - Поклопац; 12 - Вијак; 13 - Поклопац; 14 - Вентилациони вентил; 15 - Вереничка шипка; 17 - Ручица за напајање.

Уклањање цилиндра за закључавање

1. Испустите уље из мењача коначног погона.

2. Обришите подручје око вијка 1, одврните хидраулично црево и затворите га чепом (слика 5.127). Отпустите навртку 3 и искључите конектор ожичења. Означите положај цилиндра 4 у односу на греду задње осовине. Одврните вијке 2 и извадите цилиндар 4.

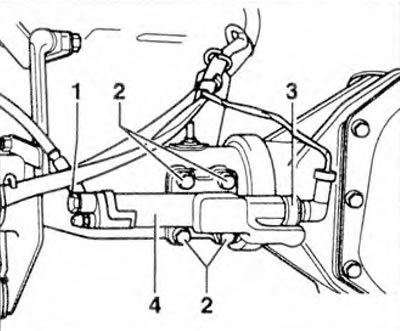

Слика 5.127. Обришите површину око вијка 1, одврните хидрауличну цев и затворите је чепом. Отпустите навртку 3 и одспојите конектор ожичења. Означите положај цилиндра 4 у односу на греду задње осовине. Одврните вијке 2 и извадите цилиндар 4.

Уклањање инклузивне чауре и цеви

3. Уклоните полуоси.

4. Уклоните диференцијал.

5. Уклоните захватну чахуру и цев са прстеновима са греде задње осовине.

Инсталирање инклузивне чауре и цеви

6. Поставите чахуру за захватање и цев са прстеновима на греду задње осовине тако да се отвор за монтажу 1 налази у средини прирубнице 2 за цилиндар за захватање (слика 5.128).

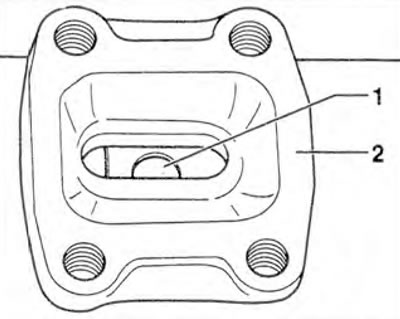

Слика 5.128. Поставите чахуру за захватање и цев са прстеновима на греду задње осовине тако да се отвор за монтажу 1 налази у средини прирубнице 2 за цилиндар за захватање.

7. Након уметања вијка 1 у отвор, уверите се да се цев за захватање не окреће приликом постављања диференцијала.

8. Инсталирајте диференцијал.
