Контролни каблови (VW Lt 2d)

Садржај: Контролни кабл за регулациони вентил ↓ Кабл за управљање преклопом за…↓ Кабл за управљање вентилационим…↓

Контролни каблови су приказани на слици 9.61.

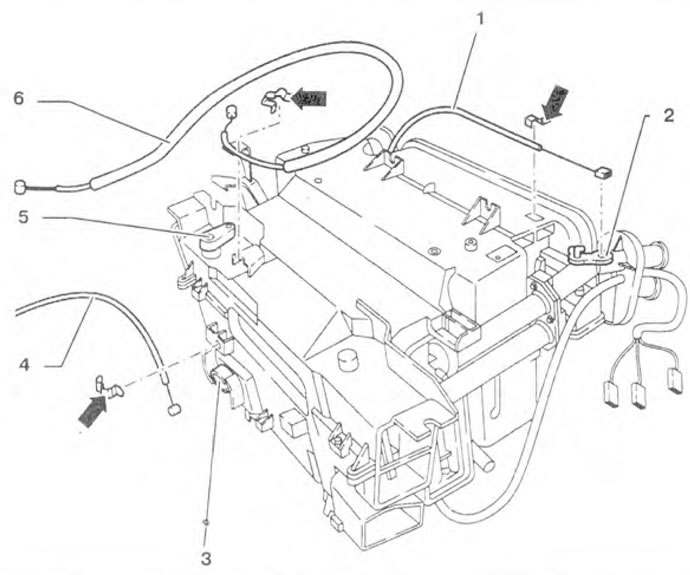

Слика 9.61. Контролни каблови: 1 - Контролни кабл за регулациони вентил; 2 - Ручица контролног вентила; 3 - Ручица за управљање преклопом за довод ваздуха у простор за ноге; 4 - Кабл за управљање преклопом за довод ваздуха у простору за ноге; 5 - Ручица заклопке грејача ветробранског стакла 6 - Кабл за управљање заклопком грејача ветробранског стакла.

Контролни кабл за регулациони вентил

Уклањање

1. Уклоните грејач.

2. Искључите браву 1 (слика 9.62). Померите сајлу 2 нагоре (стрелица) и откачите је.

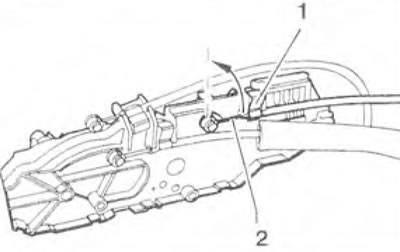

Слика 9.62. Искључите браву 1. Померите сајлу 2 нагоре (стрелица) и откачите је.

3. Одспојите стезаљку 3. Откачите сајлу 2 са полуге 1 контролног вентила (слика 9.63)

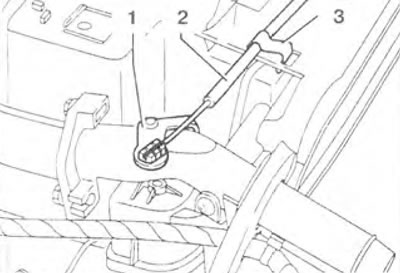

Слика 9.63. Искључите држач. Откачите сајлу 2 са полуге 1 контролног вентила.

Инсталација

4. Инсталирајте кабл са плавом ознаком за контролни вентил на регулатору довода топлог и свежег ваздуха. Чаура 2 на каблу мора бити уметнута до краја (стрелица) (слика 9.64). Притисните браву 1. Окрените регулатор температуре у крајњи положај да бисте доводили хладан ваздух.

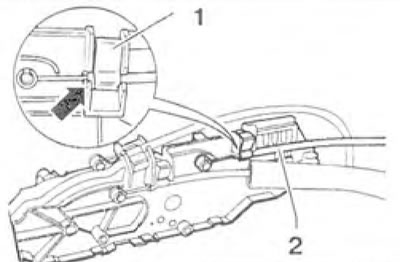

Слика 9.64. Чаура 2 на каблу треба да иде до краја (стрелица). Притисните браву 1.

5. Држите полугу 1 и повежите кабл 2 са бравом 3 (слика 9.65). Окрените регулатор температуре да бисте били сигурни да регулациони вентил одређује положаје "хладног ваздуха" и "врућег ваздуха".

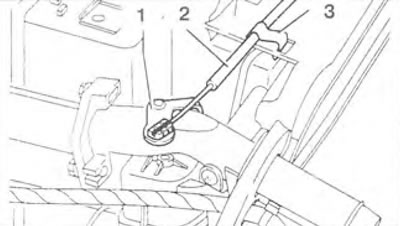

Слика 9.65. Држите полугу 1 и причврстите сајлу 2 на стезаљку 3.

Кабл за управљање преклопом за одмрзавање ветробранског стакла

Уклањање

6. Искључите браву 1 (слика 9.66). Померите сајлу 2 нагоре (стрелица) и откачите је.

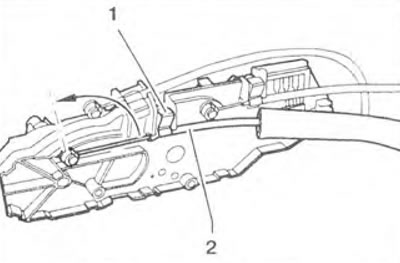

Слика 9.66. Искључите браву 1. Померите сајлу 2 нагоре (стрелица) и откачите је.

7. Искључите браву 2 (слика 9.67). Померите сајлу 1 у смеру супротном од казаљке на сату (стрелица) и откачите је.

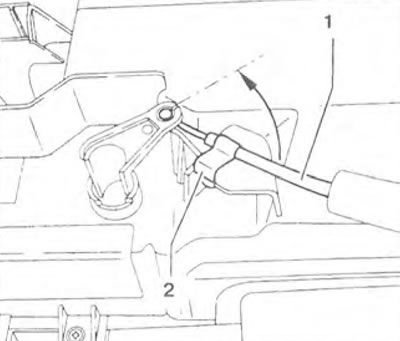

Слика 9.67. Искључите браву 2. Померите сајлу 1 у смеру супротном од казаљке на сату (стрелица) и откачите је.

Инсталација

8. Поставите кабл са црном ознаком за поклопац одмрзивача на дугме за контролу грејаног и свежег ваздуха. Чаура 2 на каблу треба да уђе до краја (стрелица) (слика 9.68). Притисните браву 1.

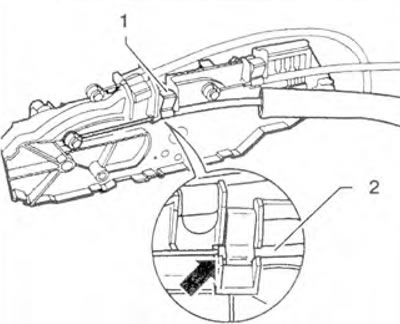

Слика 9.68. Чаура 2 на каблу треба да иде до краја (стрелица). Притисните браву 1.

9. Поставите регулатор расподеле довода ваздуха у положај 1 (слика 9.69).

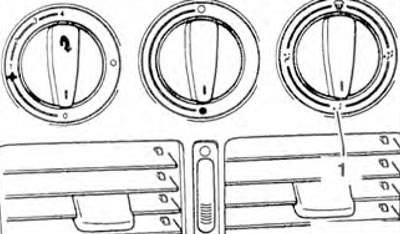

Слика 9.69. Поставите регулатор расподеле довода ваздуха у положај 1.

10. Држите полугу 1 (стрелица) и повежите кабл 1 са стезаљком 2 (слика 9.70).

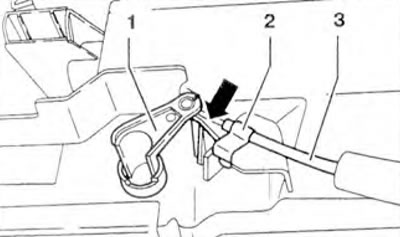

Слика 9.70. Држите полугу 1 (стрелица) и причврстите сајлу 1 на стезаљку 2.

11. Окрените контролу за расподелу ваздуха да бисте се уверили да поклопац одмрзивача ради.

Кабл за управљање вентилационим заклопкама у простору за ноге

Уклањање

12. Искључите браву 2 (слика 9.71). Померите сајлу 1 нагоре (стрелица) и откачите је.

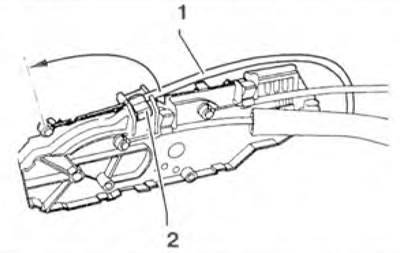

Слика 9.71. Искључите браву 2. Померите сајлу 1 нагоре (стрелица) и откачите је.

Оригинал се може погледати на порталу www.VWmanual.ru

13. Искључите браву 1. Померите сајлу 2 у смеру супротном од казаљке на сату (стрелица) и откачите је (слика 9.72).

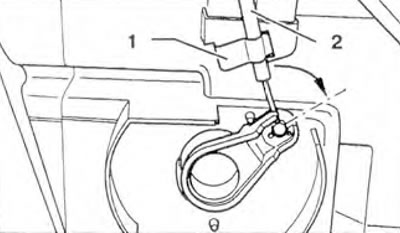

Слика 9.72. Искључите браву 1. Померите сајлу 2 у смеру супротном од казаљке на сату (стрелица) и откачите је.

Инсталација

14. Поставите кабл са белом ознаком за поклопац за ваздух у простору за ноге на дугме за контролу грејаног и свежег ваздуха. Чаура 1 на каблу мора да уђе до краја (стрелица) (слика 9.73). Притисните браву 2.

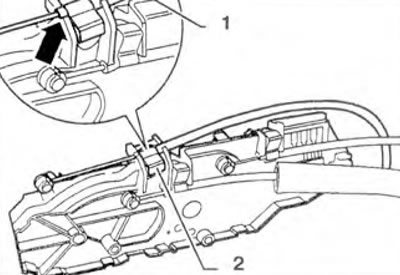

Слика 9.73. Чаура 1 на каблу треба да иде до краја (стрелица). Притисните браву 2.

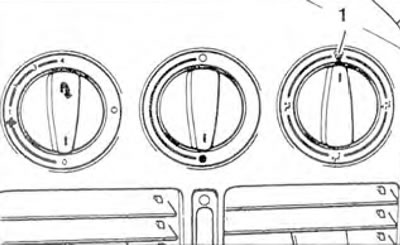

15. Поставите регулатор расподеле довода ваздуха у положај 1 (слика 9.74).

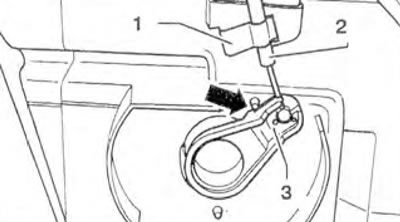

16. Притисните полугу 3 док се не заустави и држите је (стрелица) (слика 9.75). Уметните крај намотаја кабла у полугу 3 и затегните чауру 2 помоћу браве 1.
