Блок цилиндра и повезане компоненте (VW Caddy 3)

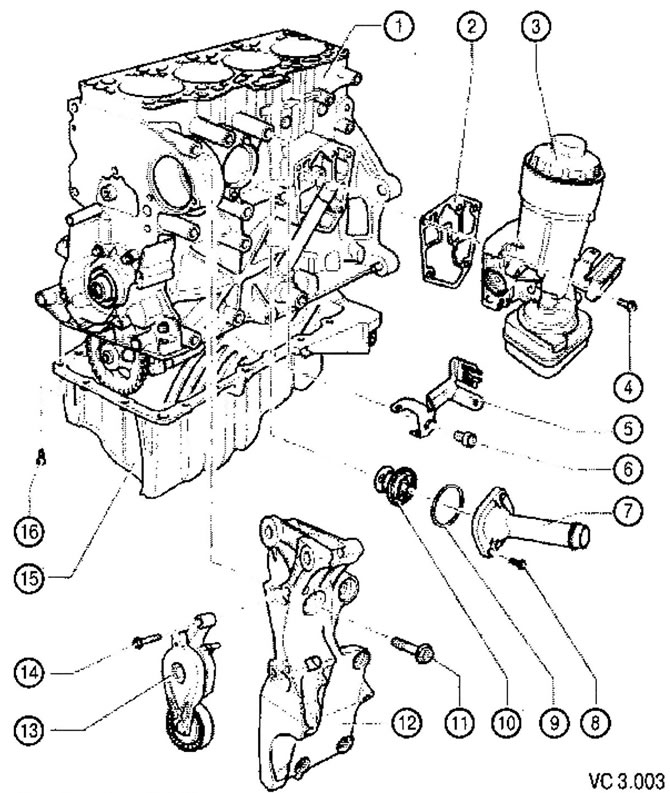

Списак јединица и делова уграђених на блок цилиндра, са технолошким напоменама о поправкама према слици VC3.003:
1. Блок цилиндра.
2. Заптивка:
- заменити новим током монтаже.
3. Носач филтера за уље.
4. Вијак за монтажу носача: 15 Nm и затегнути за 1/4 окрета (90°):
- заменити новим током монтаже;
- Прво поставите горњи леви и доњи десни завртањ, затим остале, а затим сва четири затегните унакрсно.
5. Носач.
6. Вијак за монтажу носача филтера за уље: 20 Nm.
7. Цев термостата.
8. Вијак за причвршћивање цеви термостата: 15 Nm.
9. Заптивни прстен:
- заменити новим током монтаже.
10. Термостат:
- провера: загревањем термостата у посуди са водом;
- почетак отварања: приближно 85°C:
- потпуно отворено: приближно 105°C;
- висина подизања вентила: не мања од 7 мм.
11. Шестоугаони вијак:
- редослед затезања и обртни момент.
12. Носач за генератор и компресор клима уређаја (ако је опремљен).
13. Затезач поликлиничног каиша.
14. 8 завртањ за причвршћивање затезача поликлиничног каиша: 20 Nm.
15. Картер за уље:
- очистите површине за спајање пре уградње;
- Нанесите заптивач током инсталације.
16. Вијак за монтажу картера: 15 Nm.
