Ușă dublă din spate — demontare și instalare (VW Transporter T4)

Ușă dublă din spate (echipamente speciale)

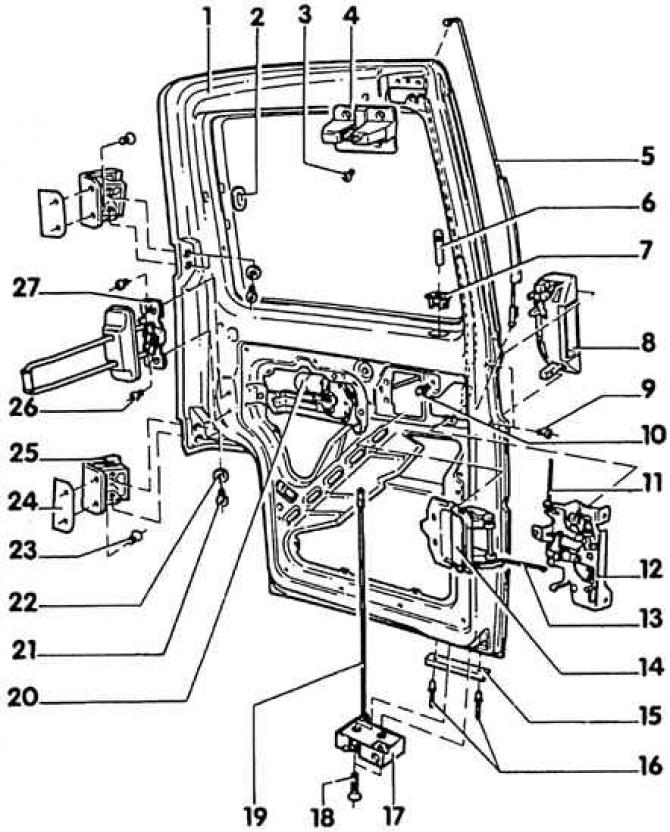

1. Usa dubla spate dreapta; 2. Duza; 3. Șurub cu cap hexagonal; 4. Blocare superioară de răsucire și întoarcere; 5. Tija superioară de blocare; 6. Buton de blocare; 7. Priză; 8. Mâner exterior al ușii; 9. Șurub; 10. Surub combinat; 11. Tija de blocare; 12. Blocarea conducerii; 13. Tija de antrenare; 14. Unitate internă; 15. Bară de tracțiune; 16. Nit; 17. Coborâți blocarea de răsucire și rotire; 18. Șurub hexagonal; 19. Tija de blocare inferioară; 20. Motor ștergător parbriz; 21. Șurub cu cap cu cap hexagonal; 22. Mașină de spălat; 23. Surub hexagonal; 24. Garnitură; 25. Balama inferioară; 26. Surub; 27. Oprire ușă

Demontarea

Descrierea se refera la usa dubla spate dreapta. Scoaterea ușii duble din spate stânga este oglindă.

1. Scoateți dopul (1) în direcția săgeții: aceasta înseamnă mai întâi apăsarea lui înapoi, apoi scoaterea acestuia. Deșurubați clemele (3) cu o cheie hexagonală și scoateți garnitura (2).

2. Dacă există, deconectați ștergătorul de parbriz, geamul încălzit și cablajul închiderii centralizate și scoateți-l de pe ușa dublă.

3. Scoateți șuruburile hexagonale (1) de la balamalele superioare și inferioare.

4. Scoateți opritorul ușii (săgeata) din cârlig și scoateți ușa dublă.
