Заднія двухстворкавыя дзверы (спецыяльнае абсталяванне)
1. Задняя правая двухстворкавая дзверы; 2. Асадка; 3. Вінт з унутраным шасціграннікам; 4. Верхні паваротна-накідны замак; 5. Верхняя стопарная штанга; 6. Стопарная кнопка; 7. Разетка; 8. Вонкавая ручка дзвярэй; 9. Вінт; 10. Камбінаваная шруба; 11. Стопарная штанга; 12. Прывадны замак; 13. Прывадная штанга; 14. Унутраны прывад; 15. Упартая штанга; 16. Заклёпка; 17. Ніжні паваротна-накідны замак; 18. Шасцігранная шруба; 19. Ніжняя стопорная штанга; 20. Электрарухавік дворнікаў; 21. Вінт з унутраным шасціграннікам; 22. Шайба; 23. Шасцігранная шруба; 24. Пракладка; 25. Ніжні шарнір; 26. Вінт; 27. Абмежавальнік дзвярэй
Зняцце
Апісанне дакранаецца задняй правай двухстворкавай дзверы. Зняцце задняй левай двухстворкавай дзверы – люстраное.

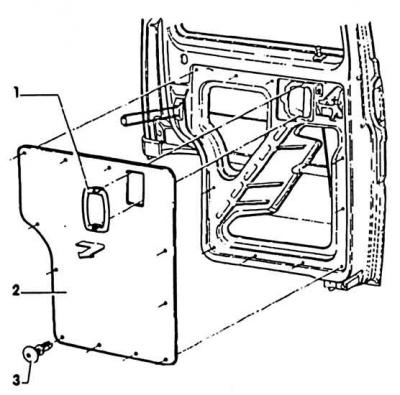

1. Выняць заглушку (1) па кірунку стрэлкі: гэта значыць, націснуць спачатку назад, затым зняць. Выкруціць кліпсы (3) ключом з унутраным шасцікантовікам і зняць ашалёўку (2).
2. Калі маюцца, адлучыць электраправодку дворніка, абагравання шкла і цэнтральнага замка і выняць з двухстворкавых дзвярэй.

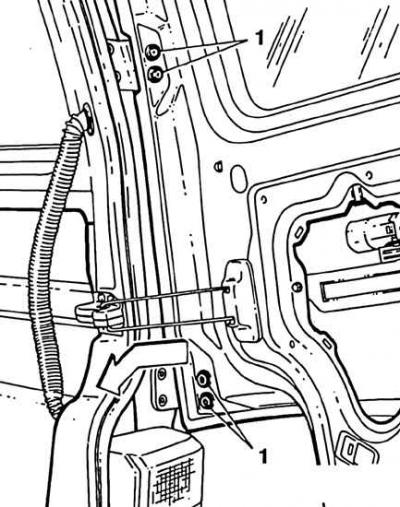

3. Шрубы з унутраным шасцікантовікам (1) выкруціць з верхняга і ніжняга шарніраў.
4. Зняць з кручка абмежавальнік дзвярэй (стрэлка) і зняць двухстворкавыя дзверы.
Ўстаноўка
Устаноўка праводзіцца ў зваротным парадку.
