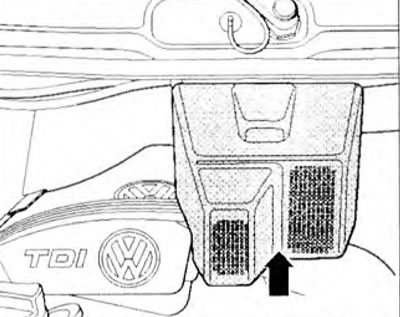

Рис. 1.4. Отсоедините крышку (стрелки) и снимите, переместив ее вперед.
2. Отсоедините фиксаторы (стрелка)крепления звукоизоляции 1 и снимите ее (рис. 1.5).

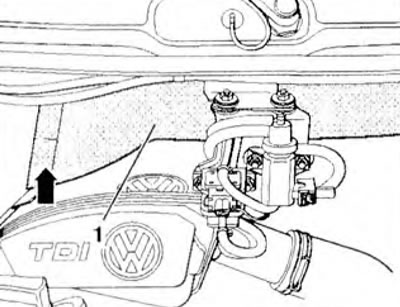

Рис. 1.5. Отсоедините фиксаторы (стрелка) крепления звукоизоляции 1 и снимите ее.
3. Отсоедините фиксаторы (стрелка) (рис. 1.6). Переместите крышку 1 вправо и снимите ее.
4. Снимите фильтрующий элемент (стрелка) (рис. 1.7).
5. Очистите корпус фильтра и установите новый фильтрующий элемент.
6. Установите крышку 1 и переместите ее влево (рис. 1.6). Закрепите фиксаторы (стрелка)

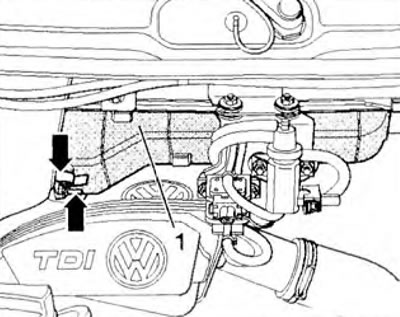

Рис. 1.6. Отсоедините фиксаторы (стрелка). Переместите крышку 1 вправо и снимите ее.

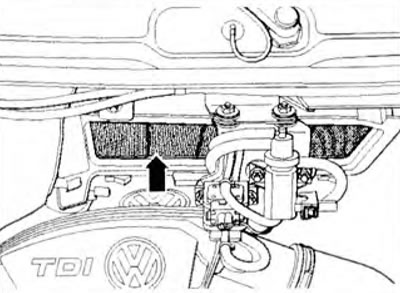

Рис. 1.7. Снимите фильтрующий элемент (стрелка).
7. Установите звукоизоляцию 1 и закрепите ее фиксаторами (стрелка) (рис. 1.5).
8. Установите крышку (стрелка) и закрепите ее фиксаторами (рис. 1.4).
