Система управления двигателем AHD 2.5 TDI с февраля 1999 г. (VI).

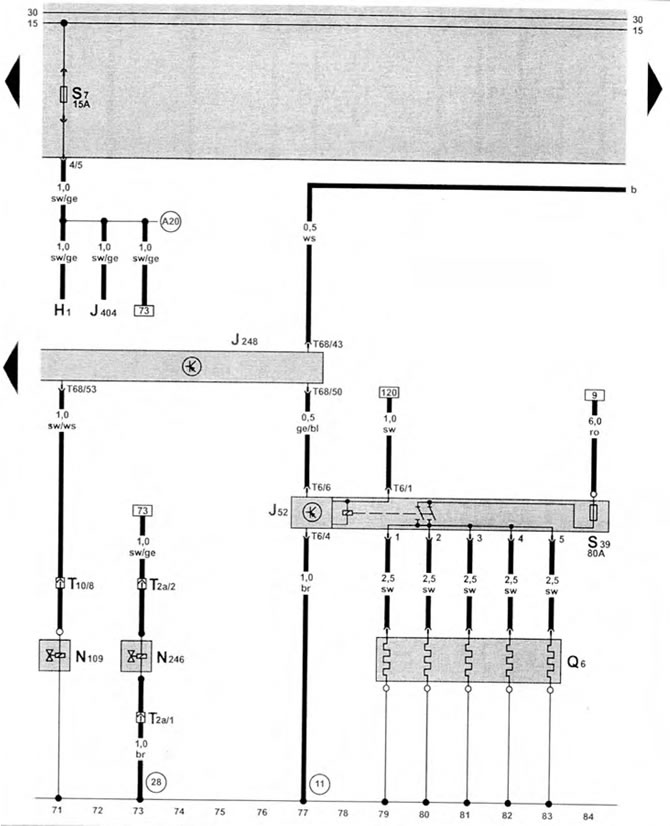

Блок управления впрыском дизельного топлива, клапан отсечки топлива, реле свечей накаливания, свечи накаливания
| H1 | сигнал |
| J52 | реле свечей накаливания, вблизи аккумулятора |
| J248 | блок управления впрыском дизельного топлива, вблизи аккумулятора |
| J404 | разгрузочное реле для клеммы 15, под водительским сидением |
| N109 | клапан отсечки топлива |
| N246 | вентиляционный клапан регулирования продувки охлаждающей системы |
| Q6 | свечи накаливания |
| S39 | предохранитель для свечей накаливания, на реле для свечей накаливания |
| Т2а | разъем проводки, 2-контактный, вблизи расширительного бачка |
| Т6 | разъем проводки, 6-контактный |
| Т10 | разъем проводки, 10-контактный, слева на двигателе |
| Т68 | разъем проводки, 68-контактный |
| (11) | соединение на «массу» |
| (28) | соединение на «массу» |
| (А20) | соединение (15а) в комплекте проводов панели приборов |
