Система управления двигателем AHD 2.5 TDI с февраля 1999 г. (IV).

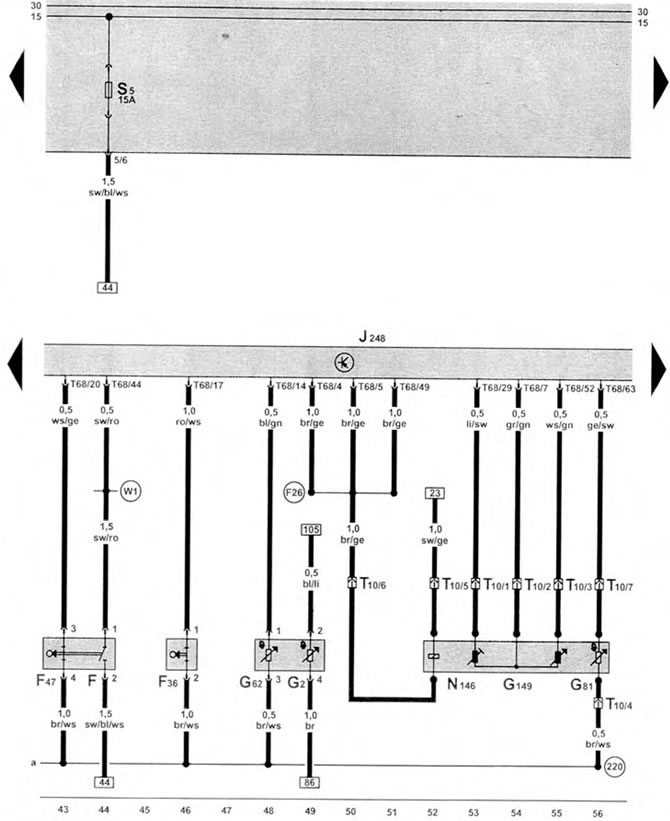

Блок управления впрыском дизельного топлива, регулятор подачи топлива, датчик температуры топлива, датчик температуры охлаждающей жидкости, выключатель стоп-сигналов
| F | выключатель стоп-сигналов |
| F36 | датчик положения педали сцепления |
| F47 | выключатель педали тормоза для системы регулировки, в нижней части салона спереди слева |
| G2 | датчик указателя температуры охлаждающей жидкости |
| G62 | датчик температуры охлаждающей жидкости |
| G81 | датчик температуры топлива |
| GU9 | датчик хода регулирующей заслонки |
| J248 | блок управления впрыском дизельного топлива, вблизи аккумулятора |
| N146 | регулятор подачи топлива |
| Т10 | разъем проводки, 10-контактный, слева на двигателе |
| Т68 | разъем проводки, 68-контактный |
| (220) | соединение на корпус (датчик массы) в комплекте проводов двигателя |
| (F26) | соединение 2 в комплекте проводов системы впрыска дизельного топлива |
| (W1) | соединение на положительный полюс (54) в комплекте проводов сзади |
