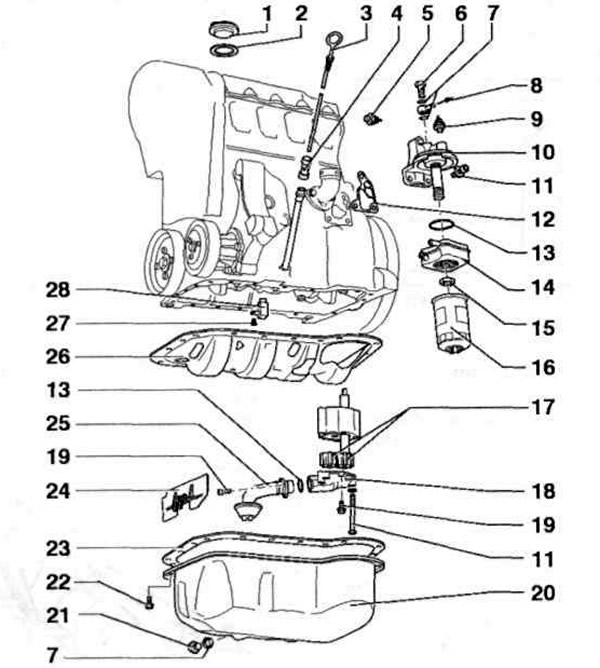

Рис. 6.36. Элементы системы смазки:
1 - Крышка: 2, 12, 23 - Прокладки; 3 - Указатель уровня масла; 4 - Направляющая втулка; 5 - Датчик давления масла (0.25 бар, синий); 6, 11, 19, 22, 27 - Болты; 7 - Сальники; 8 - Датчик давления масла (0.9 бар, коричневый); 10 - Кронштейн масляного фильтра; 13 - Уплотнительное кольцо; 14 - Масляный радиатор; 15 - Гайка; 16 - Масляный фильтр; 17 - Шестерни масляного насоса; 18 - Крышка масляного насоса с перепускным клапаном (5.7-6.7 бар); 20 - Поддон; 21 - Сливная пробка; 24, 26 - Маслоотражатели; 25 - Маслозаборник; 28 - Масленка.

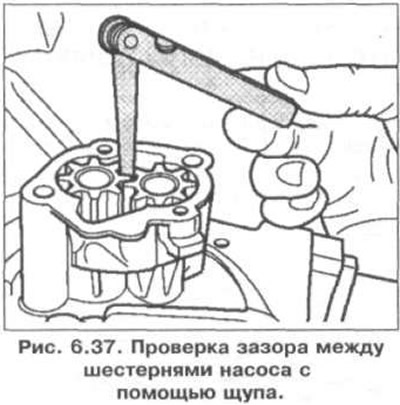

Проверка зазора между шестернями насоса с помощью щупа показана на рис. 6.37. Зазор нового насоса: 0.05 мм. допустимый износ: 0.20 мм.
(Информация доступна на веб-ресурсе: VWManual.ru)

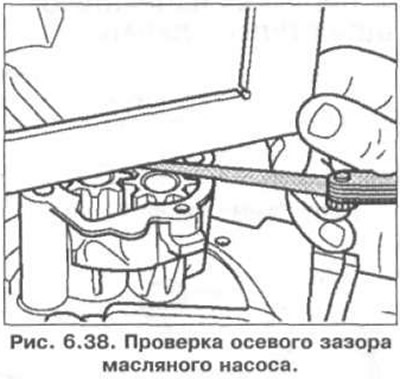

Проверка осевого зазора масляного насоса показана на рис. 6.38. Допустимый износ: 0.15 мм.
