Обработка седла клапана (VW Polo 3)

1. Вставьте клапан и прижмите его плотно к седлу.

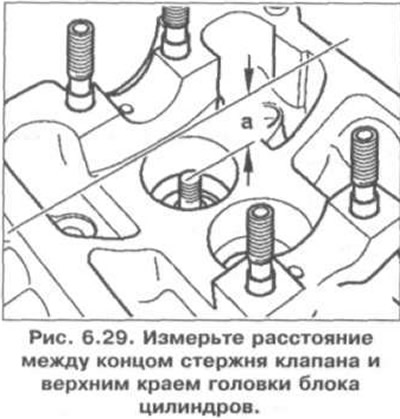

2. Измерьте расстояние между концом стержня клапана и верхним краем головки блока цилиндров (рис. 6.29).



3. Подсчитайте максимально допустимое расстояние для притирки.

Минимальное расстояние для впускного клапана: 35.8 мм.
Минимальное расстояние для выпускного клапана: 36.1 мм.

4. Измеренное расстояние - минимальное расстояние = максимально допустимое расстояние для притирки. Например, измеренное расстояние 36.5 мм - минимальное расстояние 35.8 мм = максимально допустимое расстояние для притирки 0.7 мм.

Двигатели AEY, AFN, АНВ, AHU, AKW, ALE

Углы седла впускного клапана показан на рис. 6.30, выпускного клапана - на рис. 6.31.

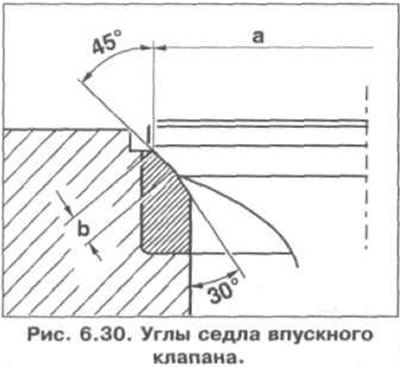

Углы седла впускного клапана

• Диаметр a: 35.7 мм.
• Диаметр b: 1.6 мм.
• 45° - Угол седла клапана.

Углы седла выпускного клапана

• Диаметр a: 31.4 мм.
• Диаметр b: 2.7 мм.
• 45° - Угол седла клапана.

Двигатель 1Y

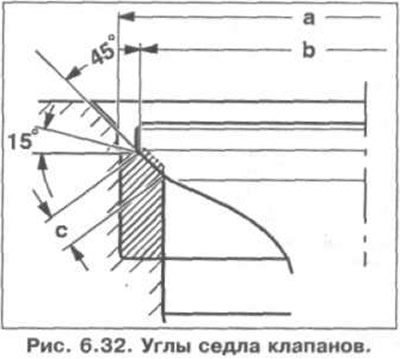

Углы седла клапанов показаны на рис. 6.32.

(Смотрите оригинал статьи на ресурсе VWManual)

Углы седла клапанов
