Педаль акселератора автомобилей с двигателем 1Y показана на рис. 6.48 а, автомобилей с двигателями AEY, АНВ, AHU, AKW, ALE - на рис. 6.48 б, автомобилей с двигателем AFN - на рис. 6.48 в.

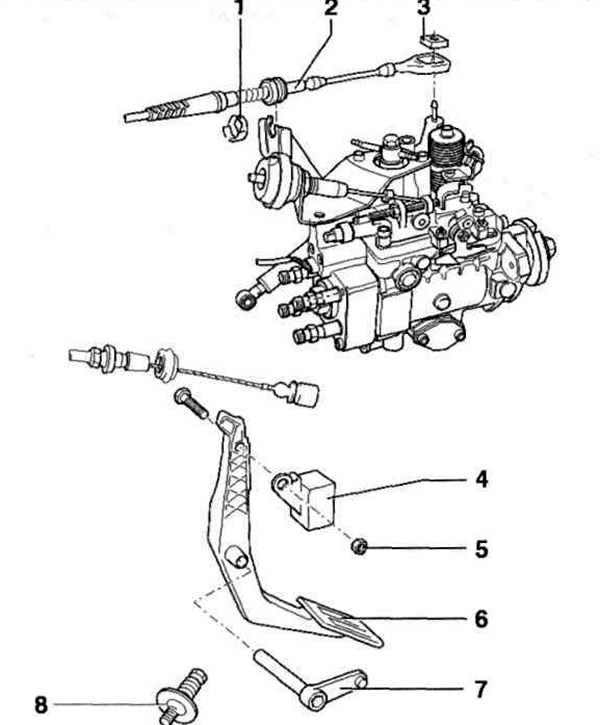

Рис. 6.48 а. Педаль акселератора автомобилей с двигателем 1Y:
1 - Фиксатор; 2 - Трос акселератора; 3 - Резиновый фиксатор; 4 - Балансирный грузик; 5 - Болт с гайкой; 6 - Педаль акселератора; 7 - Палец педали акселератора; 8 - Упор педали акселератора.
Рис. 6.48 б. Педаль акселератора автомобилей двигателями AEY, АНВ, AHU, AKW, ALE:
1 - Кронштейн; 2 - Датчик положения педали акселератора; 3 - Болт с гайкой; 4 - Кулачок троса акселератора; 5 - Гравер; 6 - Регулировочный болт; 7 - Педаль акселератора; 8 - Палец педали акселератора.

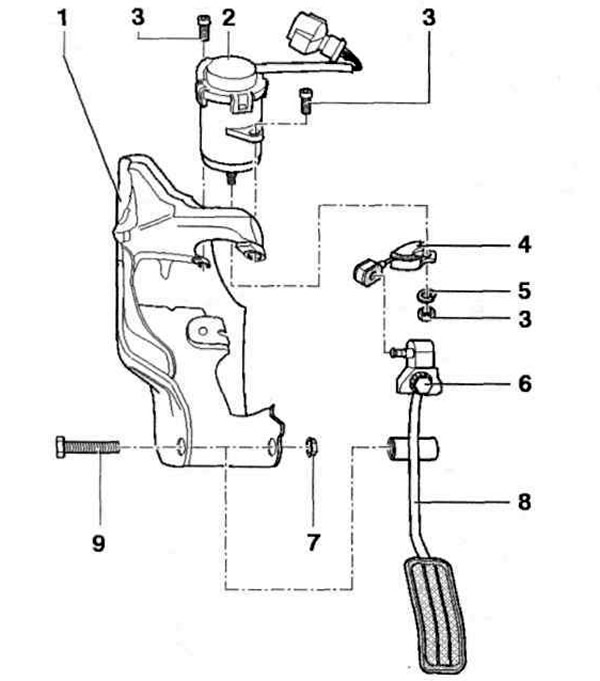

Рис. 6.48 в. Педаль акселератора автомобилей с двигателем AFN:
1 - Кронштейн; 2 - Датчик положения педали акселератора; 3 - Болт с гайкой; 4 - Кулачок троса акселератора; 5 - Гравер; 6 - Регулировочный болт; 7 - Гайка; 8 - Педаль акселератора; 9 - Болт.
Регулировка троса акселератора

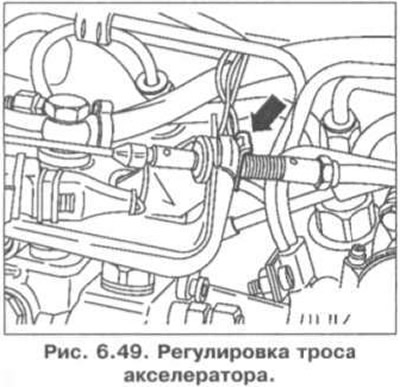

Установите трос акселератора в положение полного открытия дроссельной заслонки (нажмите педаль акселератора до упора) и отрегулируйте длину троса путем перемещения фиксатора (стрелка) в пазах на наружной оболочке троса акселератора так, чтобы рычаг ТНВД коснулся ограничителя (рис. 6.49).
Снятие и установка педали акселератора

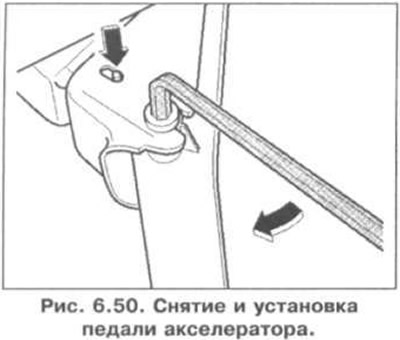

Для снятия педали акселератора нажмите на фиксатор педали и (стрелка), затем осторожно прокрутите палец педали до полного снятия педали (рис. 6.50).
Датчики на кронштейне педалей

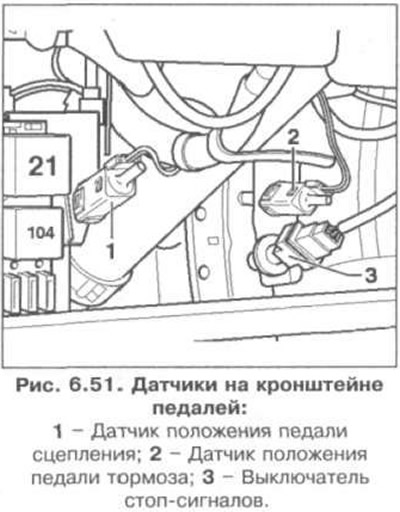

Датчики на кронштейне педалей показаны на рис. 6.51.
Установка кулачка троса акселератора

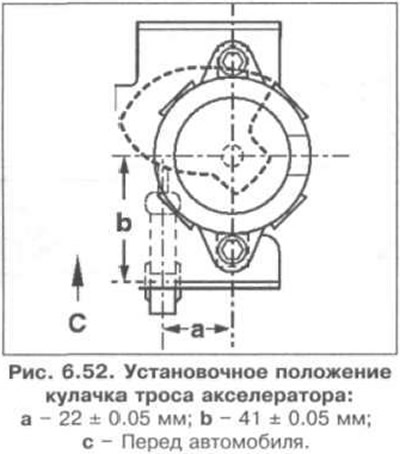

Установочное положение кулачка троса акселератора показано на рис. 6.52.
