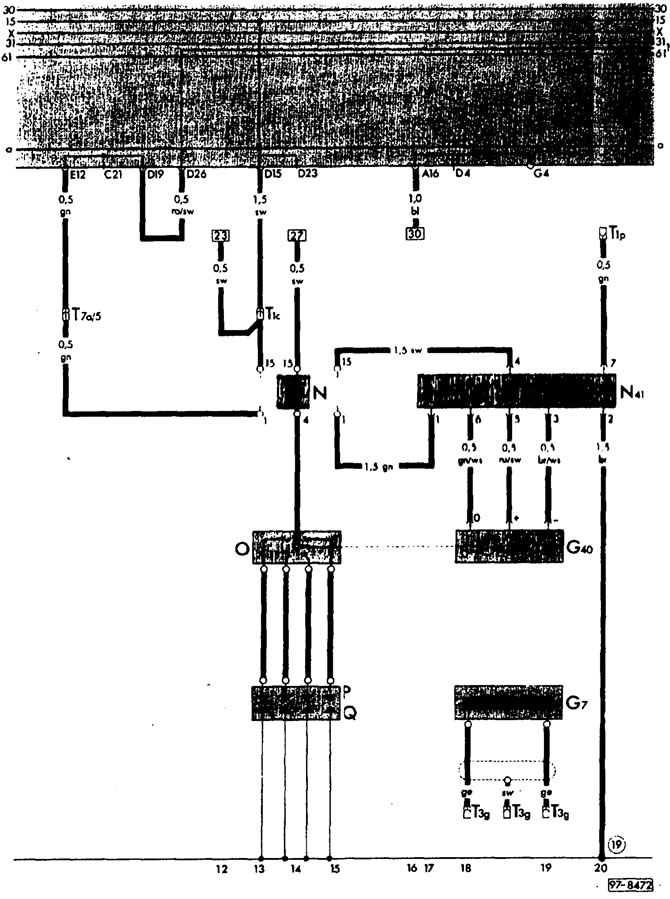

Gyújtási rendszer (motor 2.1l)
G7 - Felső holtpont-érzékelő
G40 - Hall-érzékelő
N - Gyújtótekercs
N41 - Tranzisztoros gyújtáskapcsoló egység
O - Gyújtáselosztó
P - gyújtógyertya hegye
Q - Gyújtógyertyák
T1e - Csatlakozó, 1 tűs, csatlakozódobozban - motortérben
T1p - Csatlakozó, 1 tűs, közel a tranzisztoros gyújtásrendszer kapcsolóegységéhez
T3g - Csatlakozó, 3 tűs, a generátornál
T7a - Csatlakozó, 7 tűs, csatlakozódobozban - motortérben
(19) - Tömegpont a gyújtótekercsnél
